带驱动电机的直线输送导轨模组

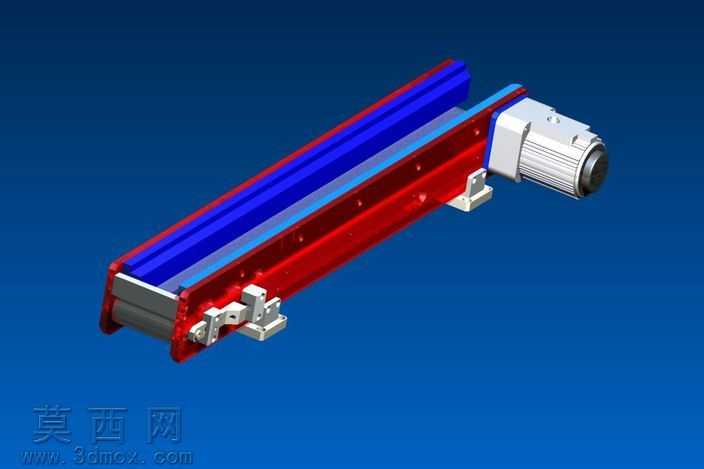

本作品为直线输送类导轨模组的三维建模成果，建模过程中以工业实际应用的短程工件输送需求为核心设计依据，首先完成整体结构的比例规划：整体采用长条形卧式布局，主体承载框架选用红色金属质感材质，模拟工业铝合金阳极氧化后的表面效果，建模时对框架侧边的安装孔位、固定凸台做了精细化还原，每个安装孔的孔径、沉台深度都按照通用工业安装标准设定，保证模型具备实际生产参考价值。中部输送承载面采用蓝色耐磨材质模拟工业输送常用的聚氨酯或工程塑料接触面，建模时对输送面的分层结构做了区分，上层为直接接触工件的耐磨层，下层为与传动结构连接的支撑层，两层之间的贴合面做了无缝衔接处理，还原实际装配的贴合状态。端部集成的驱动电机部分，建模时还原了伺服电机的典型外观结构，包括电机本体的散热筋条、端部输出轴的连接法兰、电机接线盒的凸起结构，电机与输送主体的连接支座采用银灰色金属材质，模拟铸钢加工件的哑光金属质感，支座上的锁紧螺栓、定位销孔都做了1:1比例的细节刻画，清晰展示驱动端的动力传递连接结构。模型两侧的端部张紧结构、底部的安装固定脚座也都做了完整建模，脚座上的长条形调节孔可以直观展示模组安装时的位置调节功能，张紧端的调节螺栓结构清晰呈现输送面张紧度调整的实现方式。渲染阶段采用深蓝色纯色背景突出主体结构，打光采用斜向主光源搭配辅助补光，既清晰展现红色框架、蓝色输送面、银灰色电机的材质色彩区分，也通过光影效果凸显各部件的结构轮廓与装配关系，让观看者可以直观理解该模组的动力传递路径、工件承载方式与安装固定逻辑。整个建模过程遵循模块化设计思路，将驱动单元、承载框架、输送面、安装支座分为独立建模模块，各模块之间的装配约束完全按照实际机械装配关系设定，既保证模型整体结构的完整性，也方便后续根据实际输送长度需求调整框架与输送面的尺寸参数，适配不同的生产线工位输送需求。
