带储料空站的螺旋输送设备结构设计

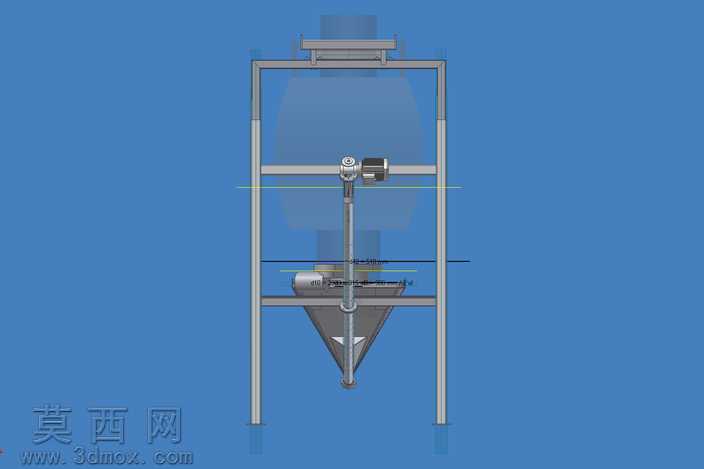

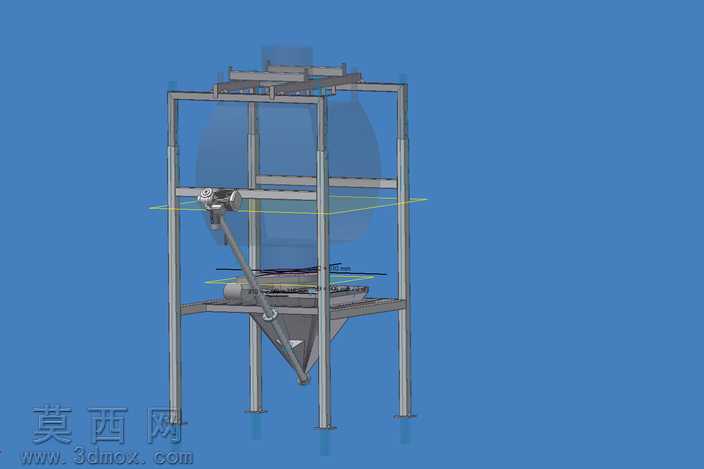

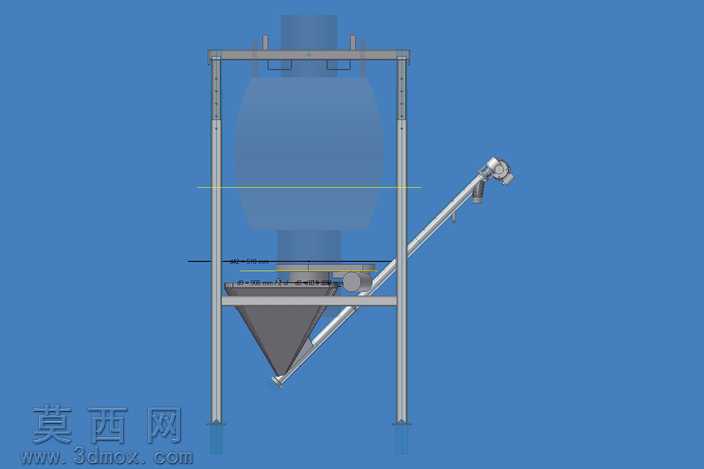

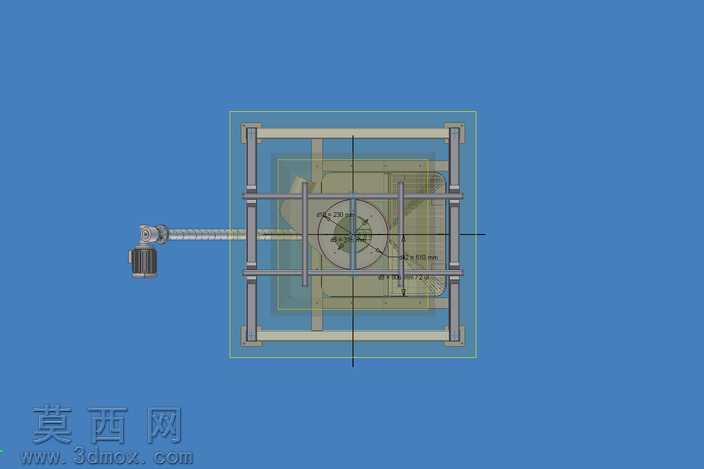

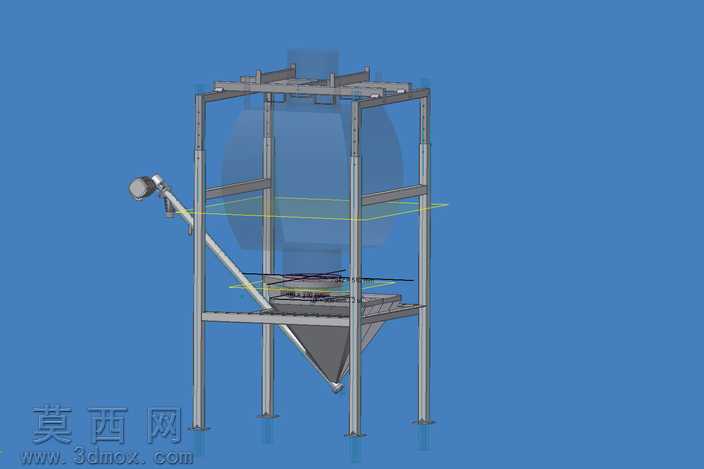

本三维模型采用Autodesk Inventor完成全参数化建模，整体围绕物料中转存储与定量螺旋输送的功能需求展开设计，完整还原了空站储料单元与螺旋输送单元的装配逻辑与结构细节。建模过程中先搭建整体支撑框架的基准骨架，采用方钢型材搭建多层立式支撑结构，通过焊接约束模拟实际机架的连接刚性，框架各层预留的安装位分别匹配上部储料罐体、中部导流结构、下部收料料斗的安装定位，所有型材的交接处均做了贴合面的干涉检查，确保装配无错位冲突。上部储料空站采用大容积立式罐体结构，建模时对罐体的圆弧过渡面做了曲率连续处理，罐体下部设计为渐缩锥形收口，与下方的导流接料结构精准对接，避免物料输送过程中出现积料死角；罐体外部的支撑抱箍与主框架采用紧固件连接模拟，还原了实际设备的罐体固定方式。螺旋输送单元采用斜置式布置方案，从下部锥形料斗的出料口斜向上延伸至目标接料位置，建模时完整还原了螺旋轴的叶片螺距参数、输送管的壁厚、端部驱动电机的安装支座结构，驱动端的连接法兰、密封端盖均做了细节建模，输送管与料斗的连接处设计了弧形导流过渡结构，保障物料进入输送腔时顺畅无卡滞。下部锥形料斗采用陡壁角度设计，针对易架桥物料的输送需求优化了锥壁倾角，料斗出口与螺旋进料口做了全贴合密封设计，避免物料撒漏。渲染阶段采用工业蓝作为背景底色，机架赋予哑光金属漆材质，储料罐体采用半透明磨砂材质以展示内部的导流层结构，螺旋叶片与驱动部件赋予亮面金属材质区分不同功能部件，通过分层半透明显示的方式清晰展示设备内部的物料流向路径与各层结构的装配关系。设计过程中针对设备的重心分布做了结构优化，四根立式支撑腿的底部做了加宽支撑脚设计，斜置的螺旋输送单元额外设置了斜向支撑杆与主框架连接，抵消设备运行时的振动偏移，所有可拆卸部件均预留了标准件安装孔位，符合实际加工装配的工艺要求，整体模型可直接用于设备方案展示、结构校核与生产参考。
