迷你型台虎钳全套工程设计图纸

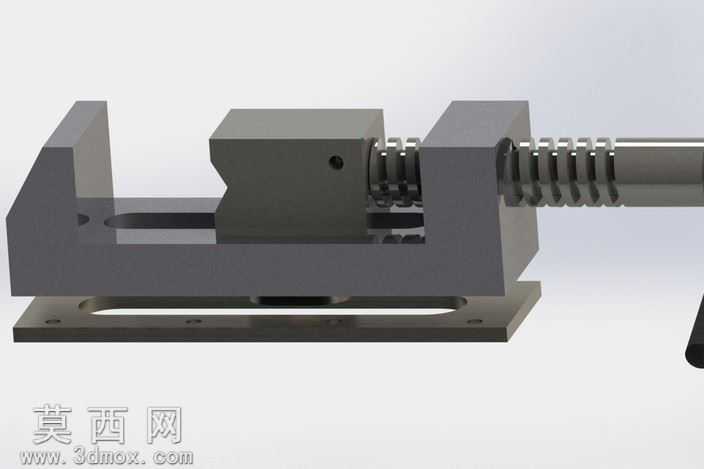

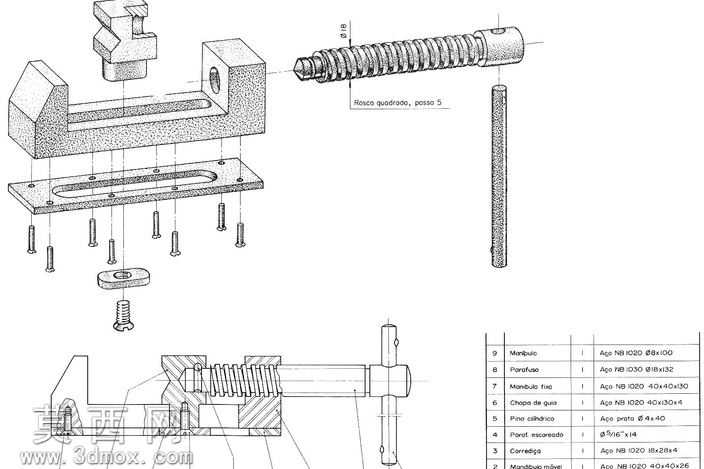

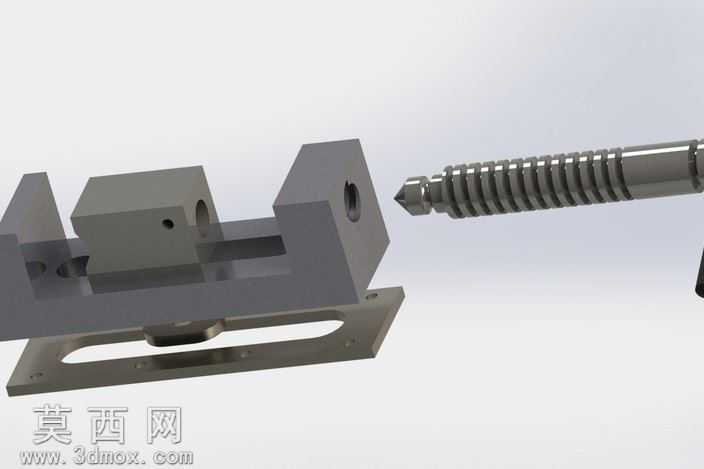

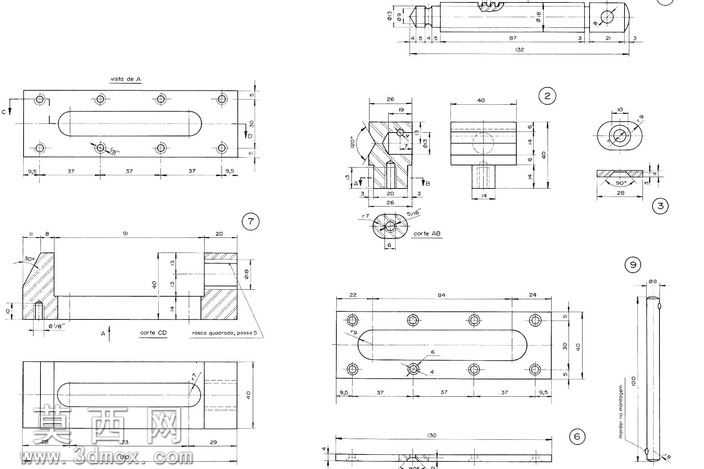

本套设计为迷你型台虎钳的完整三维建模配套工程图纸，建模阶段严格遵循公制毫米单位的尺寸规范，以机械加工的实际公差要求为基准搭建全参数化三维模型，完整还原虎钳的固定钳身、活动钳身、夹紧丝杠、导向滑轨、安装定位孔等全部核心结构。建模过程中首先对固定钳座进行基础特征搭建，通过拉伸、切除特征完成钳身主体轮廓的构建，精准绘制长圆形导向槽的轮廓曲线，保证槽体的平行度与尺寸精度符合滑动配合要求，同时在钳座对应位置布置六个安装固定孔，明确孔位的中心距与孔径参数，确保虎钳安装时的定位精度。针对活动钳身部分，建模时重点处理与丝杠配合的螺纹传动结构，通过螺旋线扫描生成符合标准牙型的传动螺纹，同时完成钳口夹紧面的特征设计，预留钳口板的安装定位结构，保证活动钳身沿导向槽滑动时无卡滞、传动顺畅。图纸绘制阶段严格遵循机械制图国家标准，完整布置主视图、俯视图、左视图及多个局部剖视图、断面图，对钳身的内部型腔结构、螺纹配合位置、销钉定位孔等隐蔽结构做清晰的剖视表达，所有尺寸标注遵循设计基准与工艺基准统一的原则，对配合尺寸标注合理的公差带，对形位公差如导向槽的平行度、钳口面的垂直度、安装孔的位置度做明确标注，同时标注各加工面的表面粗糙度要求，为后续的零件加工与装配提供完整的工艺依据。材质设定方面，固定钳身与活动钳身采用灰铸铁材质，渲染时还原铸铁件的哑光磨砂质感，传动丝杠采用45号钢调质处理，表面做发黑防锈处理，安装紧固螺钉采用标准碳钢紧固件，整体渲染效果还原实物的金属质感与装配关系，清晰展现各零件的装配位置与连接方式。设计思路上围绕小型工件的轻量夹紧需求，在保证夹紧刚度的前提下尽可能缩小整体体积，优化钳身的壁厚分布，去除不必要的冗余结构，既减轻整体重量，又保证核心受力部位的结构强度，导向结构采用一体式长圆槽设计，相比分体式导轨加工难度更低，装配调试更简便，传动丝杠采用单头梯形螺纹，具备良好的自锁性能，夹紧工件后不会因振动出现松脱问题，整体结构紧凑、零件数量少，便于加工制造与日常维护，可作为小型台钻、手工打磨等工序的配套夹紧工装使用。
