机用虎钳精密三维结构设计作品

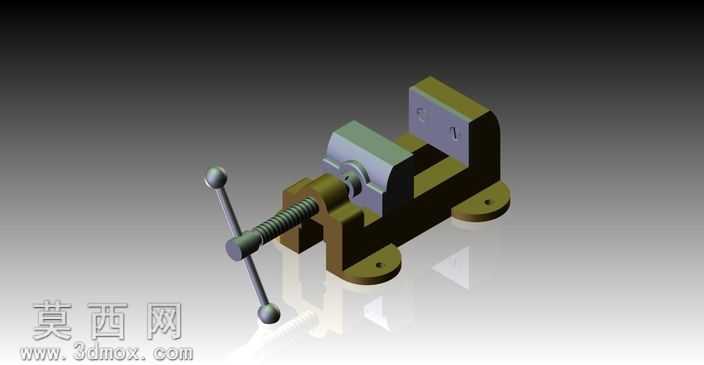

本作品为机用虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装夹具的实际生产尺寸逻辑，在三维软件环境中完成全零件的独立建模与整体装配校验。建模阶段首先对虎钳的核心功能模块进行拆分，分别构建固定钳身、活动钳身、传动丝杠、驱动摇柄、钳口夹板、安装底座六大核心部件，每个零件的建模均以实际加工基准为参考，对丝杠的梯形螺纹特征采用螺旋扫描方式生成，还原螺纹的真实导程与牙型参数，避免简化建模带来的结构失真；钳口夹板的防滑齿纹采用阵列特征完成，保证齿距、齿深的均匀一致性，还原真实虎钳钳口的夹持防滑设计。材质与渲染环节针对不同部件的实际用材进行材质参数匹配，固定钳身与活动钳身采用铸铁材质参数，还原铸铁件哑光磨砂的金属质感与暗金偏黄的色泽表现；传动丝杠与驱动摇柄采用调质钢材材质，添加轻微的金属反光与表面机加工纹理，体现传动部件的加工精度；钳口夹板采用淬火钢材材质，适当提高材质硬度对应的反光度，区分其与基体铸铁件的材质差异；安装底座的固定孔位添加倒角细节，还原实际零件的安装工艺特征。结构设计上完整还原机用虎钳的传动逻辑，丝杠与固定钳身的配合段采用间隙配合参数，丝杠与活动钳身的螺母配合段还原螺旋传动的运动关系，摇柄与丝杠端部的连接采用方榫配合结构，完全复刻真实虎钳的装夹运动原理；固定钳身底部的两个圆形安装底座保留完整的螺栓过孔与沉台结构，可直接用于后续的工程图导出或虚拟装配仿真。整体建模过程遵循自下而上的装配设计思路，每个零件单独定义特征树与尺寸参数，可通过修改关键参数快速调整虎钳的开合行程、钳口宽度、最大夹持尺寸等核心指标，适配不同的虚拟装夹仿真场景需求；装配完成后进行全局干涉检查，验证活动钳身全行程移动过程中无零件干涉，丝杠转动过程中与各配合件无运动冲突，保证模型的结构合理性与工程实用性，可作为机械原理教学演示、工装夹具设计参考、虚拟加工场景搭建的数字化素材使用。
