DJI550六旋翼多轴无人机机架设计

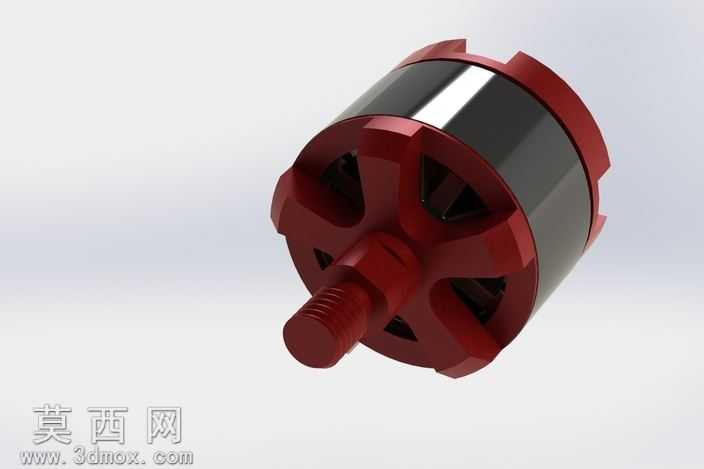

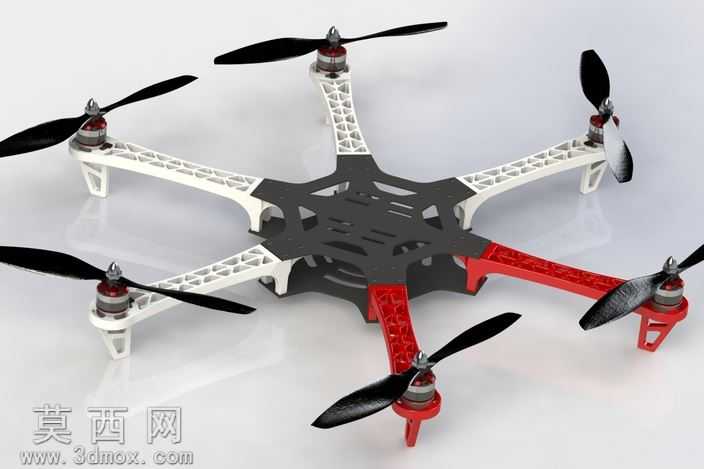

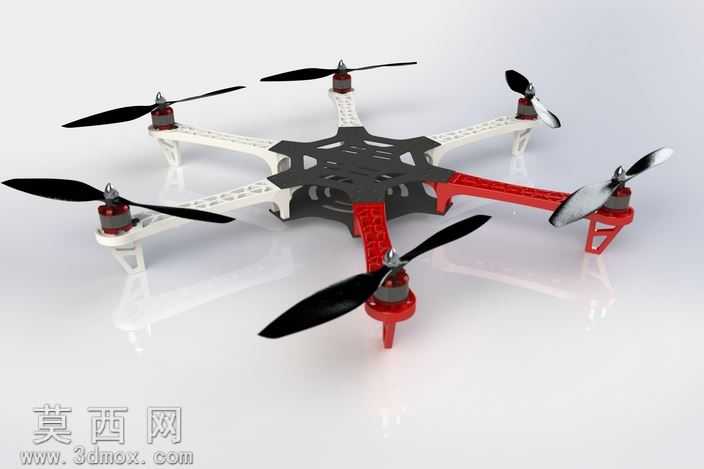

本模型为六旋翼多轴无人机机架结构，采用中心对称式星型布局设计，整体围绕中心主控安装盘向外延伸六根机臂，每根机臂末端对应布置一套动力安装座，可搭载无刷电机与螺旋桨组件，形成六轴动力输出结构，相比四旋翼机型具备更强的动力冗余与飞行稳定性，单轴动力失效时仍可维持可控飞行姿态，适配航拍、巡检等多场景作业需求。建模过程中严格遵循六旋翼飞行器的动力配平原则，六根机臂以60度夹角均匀分布于中心盘周边，保证各轴动力输出的力矩平衡，避免飞行过程中出现偏航、倾斜等姿态异常问题。中心主控盘采用镂空减重设计，在预留飞控板、电调、电池等核心组件安装位的同时，通过结构优化削减不必要的实体区域，降低机架整体自重，提升飞行器的有效载荷能力与续航表现。机臂部分采用差异化配色区分结构，其中三根机臂为白色、三根为红色，既可以在飞行过程中快速识别机头朝向，辅助飞手判断飞行姿态，也通过结构加强筋设计提升机臂的抗扭、抗弯强度，抵消电机高速运转产生的振动与飞行过程中的气流冲击力。机臂末端的电机安装座采用下沉式设计，预留螺旋桨安装间隙，同时配套设计了一体式起落架支脚，支脚与机臂末端一体化成型，无需额外组装连接件，既降低了装配复杂度，也保证了起落架的结构强度，可在降落时缓冲冲击，保护机身核心组件不受磕碰。模型渲染阶段针对不同部件赋予了差异化材质表现，中心盘采用哑光碳纤维质感材质，还原高端无人机机架常用的碳纤维板材的视觉效果与轻量化属性；机臂部分采用高强度工程塑料质感，分别赋予白色与红色的哑光塑料材质，表面做细微的磨砂纹理处理，还原注塑零件的真实质感；电机部分采用金属亮面与哑光塑料结合的材质表现，还原无刷电机的金属外壳与内部绕组的视觉特征；螺旋桨采用黑色半哑光的尼龙材质质感，还原螺旋桨高强度、低重量的材质特性。整体建模过程中对各安装孔位、配合间隙做了精准还原，所有部件的装配关系完全符合实际生产装配逻辑，可直接用于3D打印验证、结构优化改进，也可作为无人机设计教学、航模研发的参考模型，帮助设计者快速理解六旋翼无人机的机架布局逻辑、动力配平思路与结构减重设计方法，为同类型多旋翼飞行器的研发提供可靠的结构参考。
