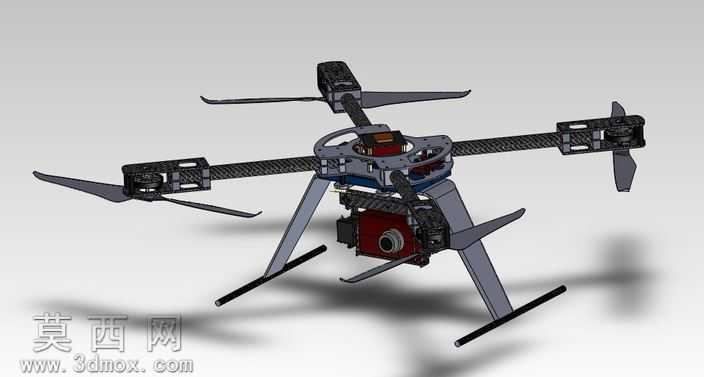

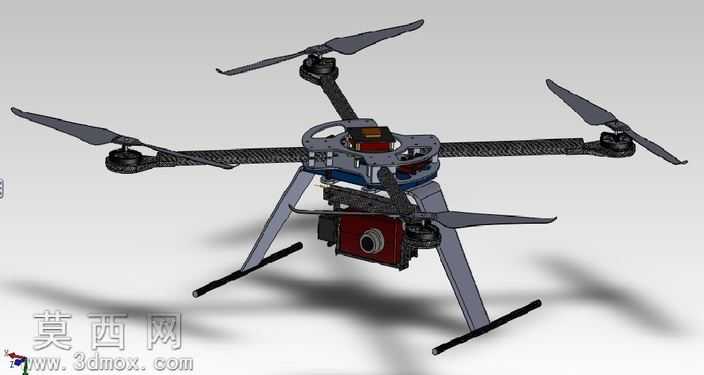

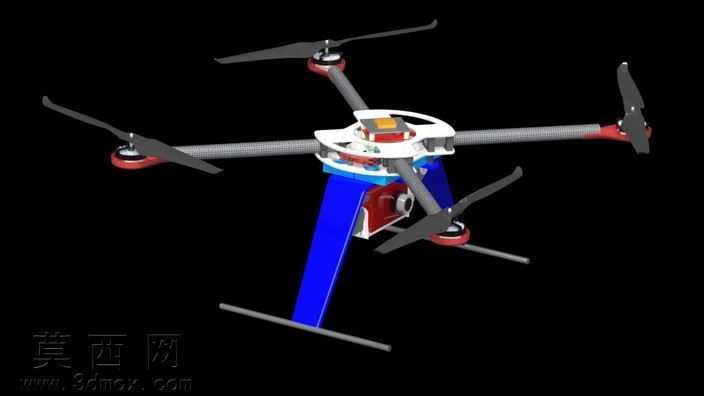

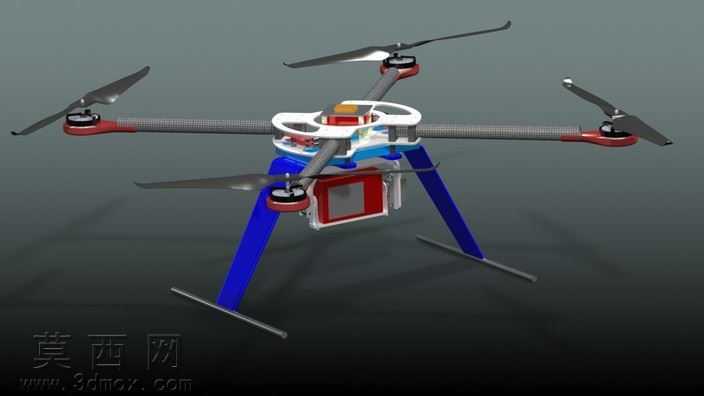

碳纤维框架四旋翼航拍无人机结构模型

本模型为四旋翼航拍无人机的完整结构设计，采用碳纤维材质作为机架主体框架，在三维建模过程中，首先针对四旋翼飞行器的受力特性进行结构规划，中心承载板采用一体化镂空设计，既保证飞控、电池、电调等核心元件的安装定位精度，又通过合理的镂空减重设计降低整机自重，提升飞行续航表现。机臂部分采用碳纤维管与中心板快拆式连接结构，建模时精准还原了机臂与中心座的配合公差，每根机臂末端预留电机安装位，匹配对应规格无刷电机的安装孔位，确保动力组件安装后同轴度符合飞行要求。起落架部分采用倾斜支撑式结构设计，建模时通过受力仿真优化支撑角度，既保证降落时的结构稳定性，又避免遮挡下方航拍云台的拍摄视野，起落架支脚末端设计有防滑缓冲结构，降低降落冲击对机身元件的损伤。模型下方搭载的航拍云台采用减震挂载结构，精准还原了云台与机身的连接减震球结构，可有效过滤飞行过程中的机身震动，保证航拍成像的清晰度。渲染阶段针对碳纤维材质的纹理特性进行材质参数调试，还原碳纤维编织纹理的哑光质感，金属连接件部分赋予金属氧化质感，塑料元件区分不同表面处理工艺的材质表现，整体渲染效果真实还原实物的装配状态。建模过程中严格遵循四旋翼飞行器的重心配平原则，所有元件的安装位置均围绕整机重心进行布局，确保飞行时的姿态稳定性，各零部件之间的装配间隙、连接结构均按照实际加工装配要求设计，可直接用于无人机机架的加工参考、组装调试教学以及飞行动力学仿真分析使用，模型完整还原了从机臂、中心板、起落架到挂载云台的全部结构细节，无结构缺失或干涉问题。
