带脚轮移动支架式工业电控操作设备

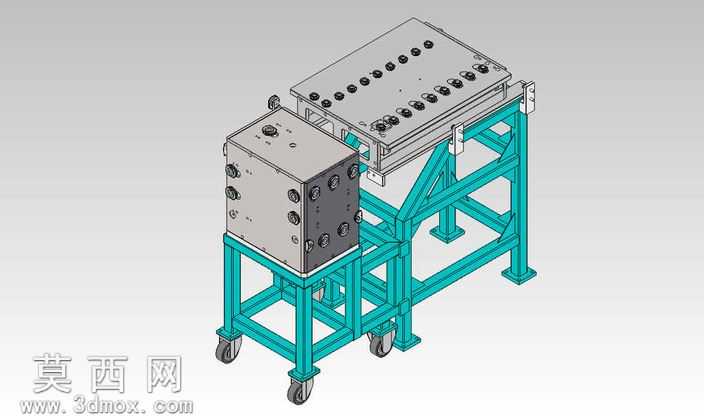

本模型为适配管类加工工序的移动式电控操作配套设备，采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械设计的装配逻辑，对每一处连接结构、安装位都做了精准的尺寸约束，确保各部件间无干涉、可实现符合实际生产的装配关系。模型整体分为下部移动机架、中部电控柜体、上部加工载台三个核心功能模块，下部机架采用方管型材焊接式框架结构，建模时还原了型材拼接的切口形态、焊接处的连接细节，底部配置四个带刹车功能的工业脚轮，既还原了脚轮的转动结构、安装固定板的孔位特征，也通过材质区分表现了脚轮支架的金属质感与滚轮的聚氨酯材质属性，机架支脚底部设置了可调支撑垫，用于设备就位后的调平固定，避免作业过程中设备移位。中部电控柜体采用钣金折弯结构建模，还原了钣金件的折弯圆角、拼接缝隙、门板铰链安装位，柜体表面排布了多组控制旋钮、接口端子、操作按钮，每一个控件都做了独立的特征建模，还原了旋钮的防滑纹理、接口的插孔形态，柜体表面采用哑光金属漆材质，控件部分区分了黑色工程塑料与金属旋钮的材质差异，渲染时通过光影表现出钣金表面的细腻磨砂质感。上部加工载台为平板式安装结构，台面排布了多组定位安装孔位，用于装夹管类加工的定位工装，载台与机架之间设置了倾斜支撑结构，建模时还原了支撑型材的连接角码、固定螺栓的细节，载台表面采用金属阳极氧化的材质表现，呈现出淡灰色的金属质感。整体渲染采用工业产品常用的白灰渐变背景，通过三点布光突出设备的结构层次，青绿色的机架漆面与银灰色的柜体、载台形成清晰的色彩区分，既清晰展现了各部件的结构边界，也还原了工业设备的真实视觉质感。设计过程中充分考虑了设备的移动便利性与操作人机工程，将电控柜体设置在操作人员易触碰的高度，上部载台的倾斜角度适配管类上料的操作姿态，脚轮与支撑垫的组合兼顾了设备转场移动与固定作业的双重需求，所有安装孔位、连接结构都参考了通用工业标准件的尺寸规范，确保模型可直接用于生产方案的展示、结构的验证优化。
