电动代步车前轮前翼子板结构设计

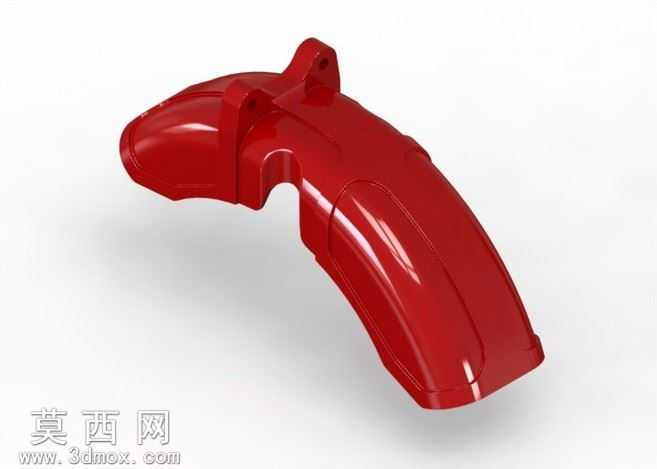

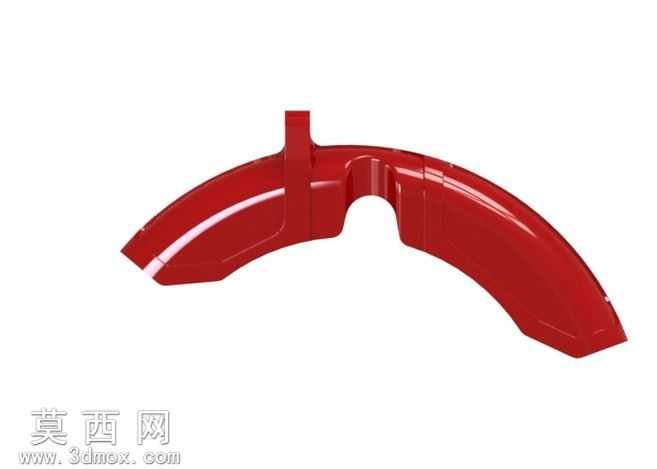

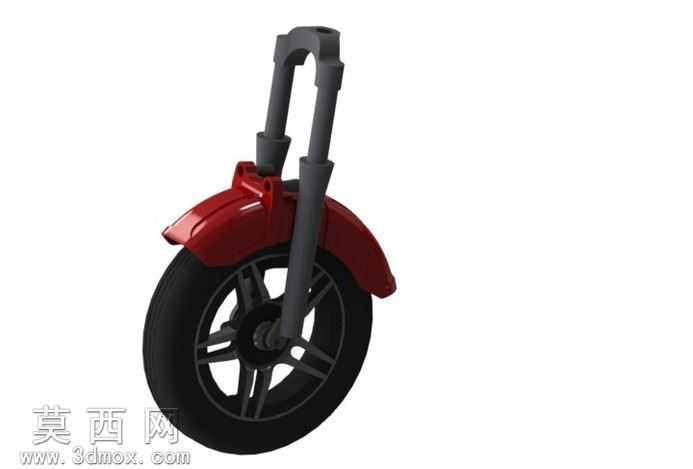

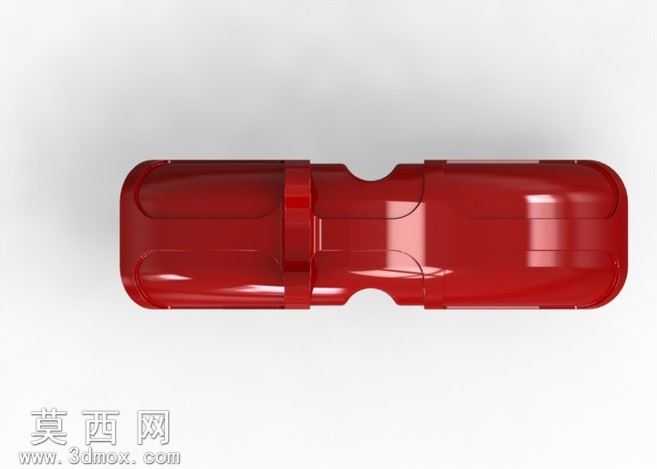

本作品为两轮电动代步车的前轮前翼子板配套总成三维建模成果，建模过程围绕小型代步车前轮的实际装配需求展开，首先完成前轮、前叉减震立柱的基准结构搭建，再以轮体的转动轨迹、减震行程的活动范围为核心依据，推导前翼子板的包覆边界，确保翼子板既能够完整遮挡轮体上半部分，在车辆行驶过程中阻挡轮体卷起的泥水、砂石飞溅到车体与骑行者身上，又不会在减震压缩、转向动作时与轮体、前叉结构发生运动干涉。建模阶段采用参数化特征构建方式，先绘制翼子板的主体曲面轮廓，通过曲率连续的曲面过渡处理翼子板与前叉的连接安装位，保证安装面的贴合精度，同时对翼子板边缘做圆弧收边处理，既提升外观的流畅度，也避免尖锐边角带来的安全隐患。材质渲染环节，翼子板主体采用亮面红色烤漆塑料材质，调整材质的反射粗糙度与高光参数，还原民用代步车覆盖件常见的亮面漆面质感；前叉减震立柱采用哑光深灰硬质工程塑料搭配磨砂金属质感的减震内杆材质，区分不同部件的材质属性；轮胎采用黑色哑光橡胶材质，添加细微的胎面纹理与橡胶材质特有的微弱漫反射效果，轮圈采用深灰硬质塑料材质，还原轮毂的辐条支撑结构，让整体渲染效果贴近真实产品的视觉表现。结构设计上充分考虑注塑生产的工艺可行性，翼子板主体采用均匀壁厚设计，整体重量控制在430克左右，采用两片式模具的分型结构，分型线设置在翼子板的侧部边缘位置，既简化模具的抽芯结构，降低模具制造成本，也方便后续生产过程中的脱模操作，安装位设置了与前叉立柱匹配的卡扣与固定孔位，无需额外复杂连接件即可完成与前叉总成的装配，适配小型代步车的轻量化、低成本生产需求。建模过程中同步完成了轮体与前叉的转动、减震行程的运动仿真校验，反复调整翼子板的弧度与延伸长度，在保证挡泥防护效果的前提下尽可能压缩翼子板的整体尺寸，减少不必要的材料消耗，同时让整体造型更具简洁流畅的视觉效果，适配小型电动代步车的轻量化设计定位。
