埃尔默Verbergs41号设计院内引擎结构模型

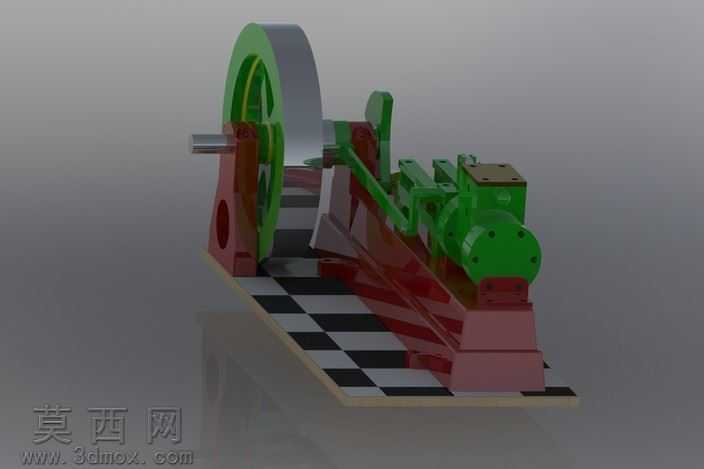

该模型为埃尔默Verbergs41号设计院内引擎的三维建模作品，整体完整还原了老式卧式固定引擎的全部机械结构，建模过程中严格遵循机械传动的逻辑关系，对每一处零件的装配关系、运动配合间隙都做了精准的还原。模型主体分为动力输出端、传动机构、缸体组件、基座支撑四个核心部分，其中动力输出端的飞轮采用分层建模方式，轮缘、轮辐、轮毂分别独立建模，还原了铸铁飞轮厚重的结构特征，飞轮与曲轴的配合位置做了精准的轴孔匹配，确保旋转运动的同轴度符合机械设计要求。传动部分的曲柄连杆机构完整还原了活塞往复运动转化为曲轴旋转运动的传动逻辑，连杆两端的铰接结构、曲轴的曲柄配重结构都做了细致的建模处理，能够直观展示内燃机的核心传动原理。缸体组件部分还原了缸体、缸盖、气门组件的装配关系，缸体表面的散热筋、安装螺栓孔、气门推杆通道都做了细节刻画，还原了早期固定式内燃机的缸体结构特征。基座部分采用一体式铸造床身的结构设计，预留了地脚安装孔、曲轴支撑座、缸体安装定位面，还原了这类固定动力引擎的安装固定方式。渲染环节采用棋盘格展示台面作为承载，材质区分上，飞轮轮缘做了抛光金属材质处理，轮辐与床身采用铸铁哑光材质，缸体与连杆采用涂装绿色金属材质，基座部分做了红棕色涂装材质，不同材质的粗糙度、反光度参数经过反复调试，既区分了不同零件的材质属性，也让整体渲染效果更具真实工业质感。模型的运动仿真逻辑完整，旋转飞轮时可以带动整套传动机构运行，直观展示活塞往复、气门启闭的完整工作过程，能够清晰呈现这类早期内燃机的工作原理，适合用于机械原理教学、老式动力设备结构研究使用，建模过程中对零件间的干涉问题做了全面排查，确保所有运动部件在运行过程中无结构干涉，符合真实机械的运行逻辑。
