活塞连杆组件有限元应力分析模型

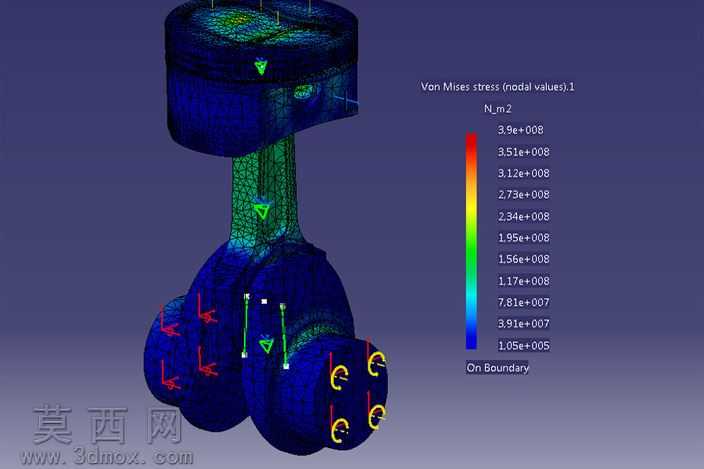

本作品针对内燃机核心运动部件活塞连杆组件开展三维建模与有限元分析工作，建模阶段完整还原活塞头部、裙部、活塞销座以及连杆杆身、大头盖、连杆轴瓦配合位的真实结构特征，严格遵循内燃机活塞连杆的实际尺寸比例完成各部件的装配约束，确保活塞与连杆通过活塞销铰接的运动关系准确，各部件间的配合间隙符合工程设计规范。在有限元分析前处理阶段，对模型进行合理的几何简化，去除不影响整体应力分布的微小倒角、工艺凸台等细节特征，采用适配的网格划分策略对应力集中区域进行网格加密，在活塞销座、连杆杆身过渡区、连杆大头结合面等关键位置细化网格尺寸，保证应力计算结果的精度，同时对非关键区域适当放宽网格尺寸以提升计算效率。材质赋值阶段根据部件实际工作工况匹配对应材料参数，活塞采用铝合金材质参数，连杆采用合金结构钢参数，准确设置材料的弹性模量、泊松比、密度等核心属性，确保仿真结果贴近真实工作状态。边界条件设置环节，模拟活塞组件在发动机做功行程的受力状态，在活塞顶面施加符合燃烧工况的气体压力载荷，对连杆大头曲轴安装位施加合理的位移约束，同时考虑组件运动过程中的惯性力影响，完成载荷与约束的精准施加。后处理阶段通过冯·米塞斯应力云图直观呈现各部位的应力分布状态，清晰展示不同应力区间的色彩映射，从云图中可明确识别高应力集中区域与低应力安全区域，能够为活塞连杆组件的结构优化、强度校核、轻量化设计提供可靠的仿真数据支撑，帮助设计人员快速定位结构薄弱点，优化部件过渡圆角、壁厚分布等参数，在保证结构强度满足工作要求的前提下降低部件整体重量，提升内燃机的动力输出效率与运行可靠性。
