67毫米口径摄影镜头圆形滤光片结构

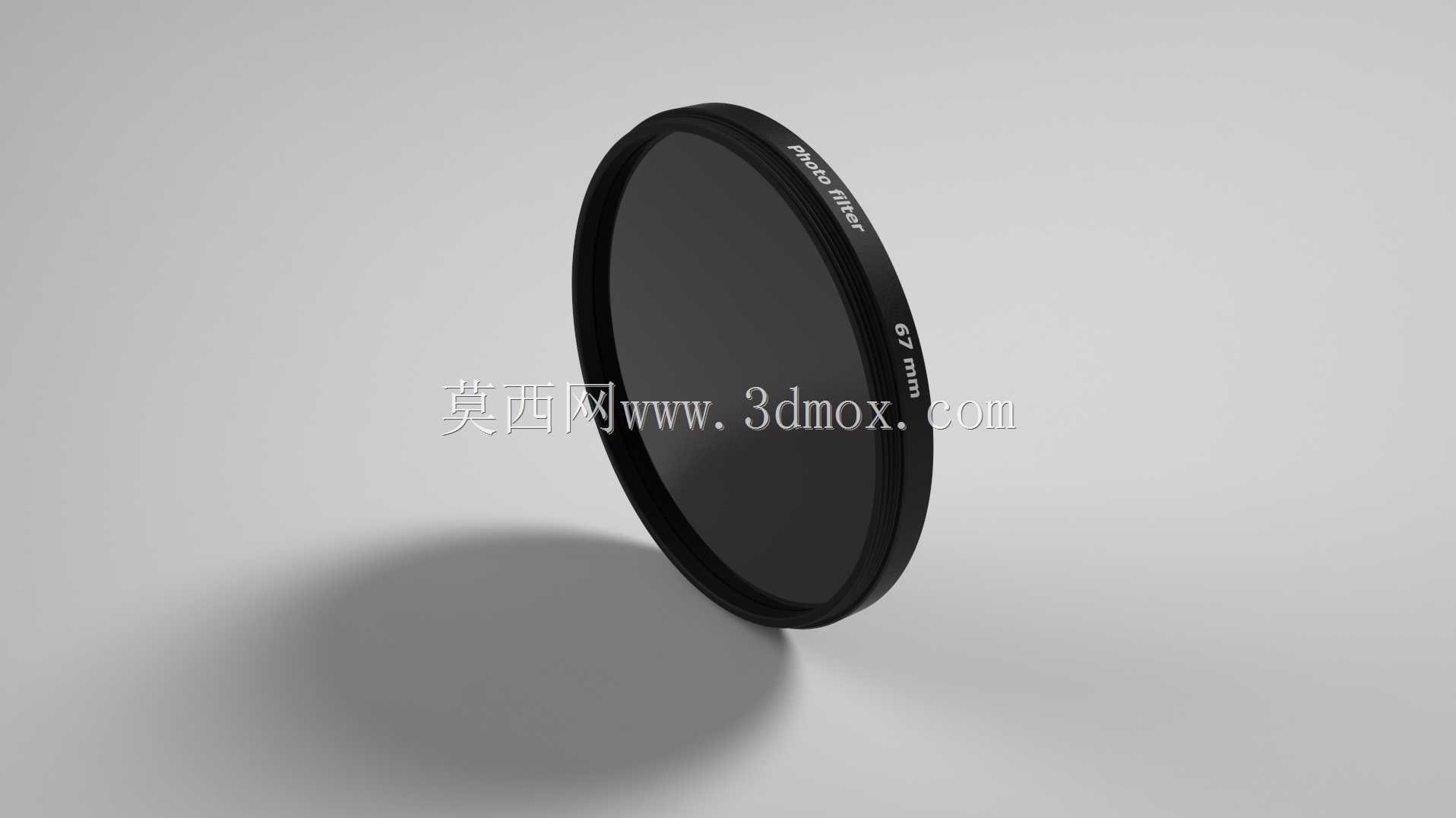

　　日常摄影作业里，镜头前端的滤光片是出镜率极高的光学附件，不管是户外风光拍摄压暗天空高光的偏振需求，还是长曝光场景下削减进光量的减光需求，亦或是阻隔紫外线保护镜头前组镜片的防护需求，都离不开这类安装在镜头前端的圆形光学配件。这次建模的67毫米口径滤光片，是目前摄影器材领域覆盖度极高的通用规格，适配绝大多数标准变焦镜头、定焦镜头的前端滤镜安装接口，建模过程完全参照实物的装配逻辑做结构还原，没有做多余的艺术化夸张处理。

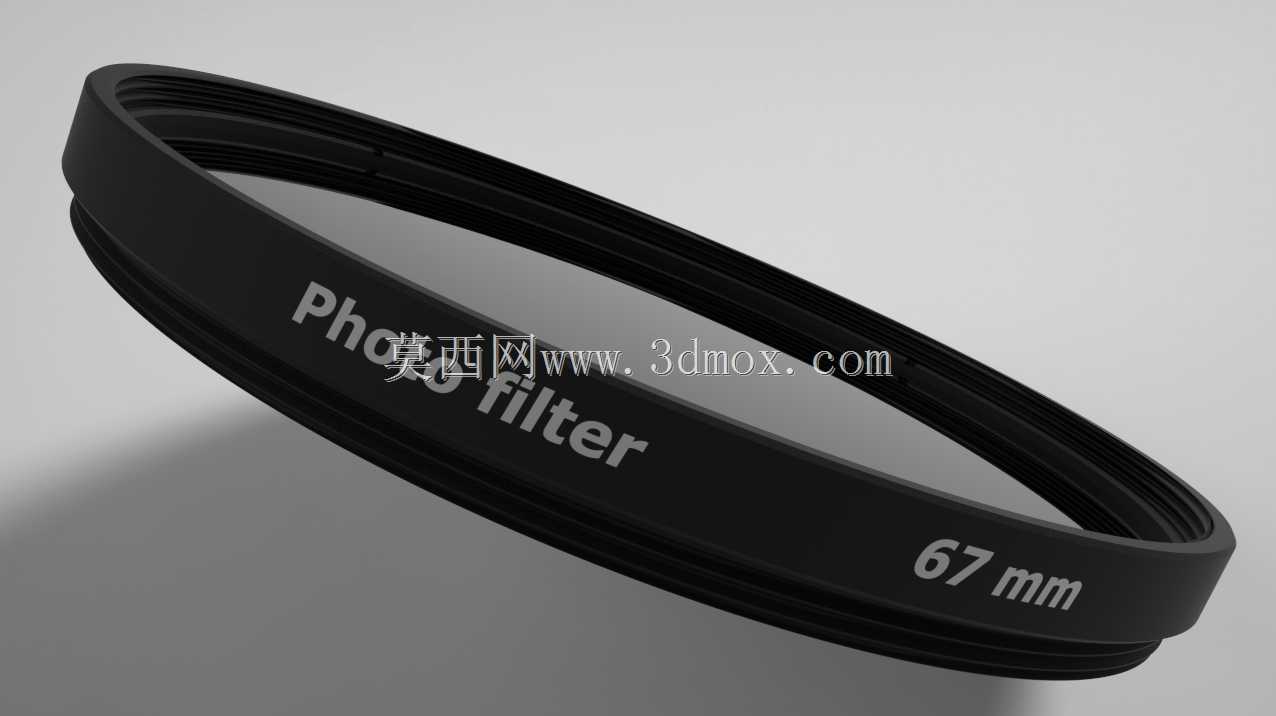

　　从实际安装边界来看，这款滤光片的外圈采用薄壁金属环结构，内径严格匹配67毫米镜头前端的外螺纹尺寸，环壁厚度控制在2.2毫米，安装后不会超出镜头前端的外径边界，避免广角端拍摄时出现暗角问题；滤光片整体厚度控制在5.8毫米，属于薄框设计范畴，即便搭配16mm焦段的全画幅广角镜头，也不会因为滤镜边框突出遮挡画面边角。金属外圈的外侧面做了细密的直纹滚花处理，滚花纹理的深度控制在0.15毫米，间距0.3毫米，实际安装旋转时能提供足够的摩擦力，即便手上沾有少量汗渍或者佩戴薄款摄影手套，也能轻松完成拧紧或者拆卸操作，不会出现打滑拧不动的情况。

　　滤光片的核心功能区域是中间的光学镜片，镜片采用平面圆形结构，边缘通过密封胶圈固定在金属外圈的内部卡槽里，卡槽的深度为1.2毫米，胶圈的压缩量设计在0.3毫米，既能保证镜片固定后不会出现径向晃动，也能避免硬接触导致的镜片边缘崩边问题。镜片的两个平面都做了平行度管控，平行度公差控制在0.02毫米以内，避免安装后因为镜片倾斜导致画面出现一侧清晰一侧模糊的分辨率下降问题；金属外圈的前端同样预留了标准67毫米内螺纹接口，支持多片滤镜叠加安装，比如可以在减光镜前端再加装偏振镜，满足复杂光线场景下的创作需求，叠加接口的螺纹公差和镜头端接口保持一致，保证不同品牌同口径滤镜的互换通用性。

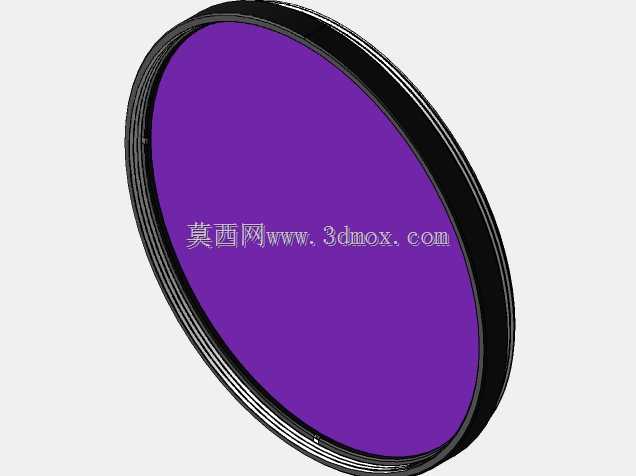

　　建模过程中，结构拆分完全按照实物的装配逻辑做分层处理：金属外圈分为前压环和主基座两部分，前压环通过细牙螺纹和主基座连接，装配时先将密封胶圈套在光学镜片边缘，放入主基座的定位台阶上，再拧紧前压环将镜片压紧固定，这种结构设计也方便后期更换不同功能的光学镜片，或者镜片出现划痕、污损无法清洁时进行替换，不需要整体报废整个滤光片。金属外圈的侧面预留了0.2毫米深度的字符雕刻区域，用来标注滤镜口径、功能类型等标识信息，雕刻区域的位置避开了滚花区域和前后螺纹区域，不会影响安装操作和结构强度。

　　从实际使用场景的适配性来看，这款滤光片的结构设计充分考虑了户外使用的可靠性：金属外圈采用阳极氧化处理的铝合金材质，重量只有12克左右，安装在镜头前端不会明显增加镜头前端的重量负载，避免长时间手持拍摄时出现镜头头重脚轻的问题；密封胶圈采用耐老化的丁腈橡胶材质，在-20℃到60℃的环境温度范围内都能保持弹性，不会因为低温变硬失去密封效果，也不会因为高温老化出现粘黏镜片或者镜头螺纹的问题，能够阻挡户外拍摄时的灰尘、飞溅的水滴接触镜头前组镜片，起到防护作用。

　　在做三维结构建模的时候，特意对螺纹部分做了真实的牙型还原，没有用贴图代替螺纹结构，螺纹的牙距为0.75毫米，是摄影器材领域滤镜接口的通用标准牙距，牙型角为60度，和镜头前端的外螺纹牙型完全匹配，装配时的啮合长度为3.5毫米，拧紧后不会出现松动脱落的问题，即便镜头朝下垂直放置，滤光片也能可靠固定。镜片边缘的倒角处理也做了还原，镜片边缘做了0.2毫米的45度倒角，避免装配时尖锐的镜片边缘割伤密封胶圈，也能减少安装时镜片边缘应力集中导致的开裂风险。

　　很多摄影器材结构设计的初学者在做这类滤镜建模时，往往会忽略薄框设计对广角镜头的适配问题，把边框做的过厚，或者把整体厚度做的过大，导致实际模拟装配后广角端出现遮挡暗角，这次建模特意把边框的前端突出高度控制在1.8毫米，在保证前压环有足够螺纹啮合长度固定镜片的前提下，尽可能压缩边框的突出尺寸，兼顾结构可靠性和光学适配性。另外，滚花部分的建模也没有采用简单的纹理贴图，而是做了真实的凹凸结构还原，能够直观体现安装时的摩擦力设计逻辑，方便后续做结构受力分析或者3D打印验证时，准确还原实际的握持手感。
