小型直角传动锥齿轮换向减速箱结构

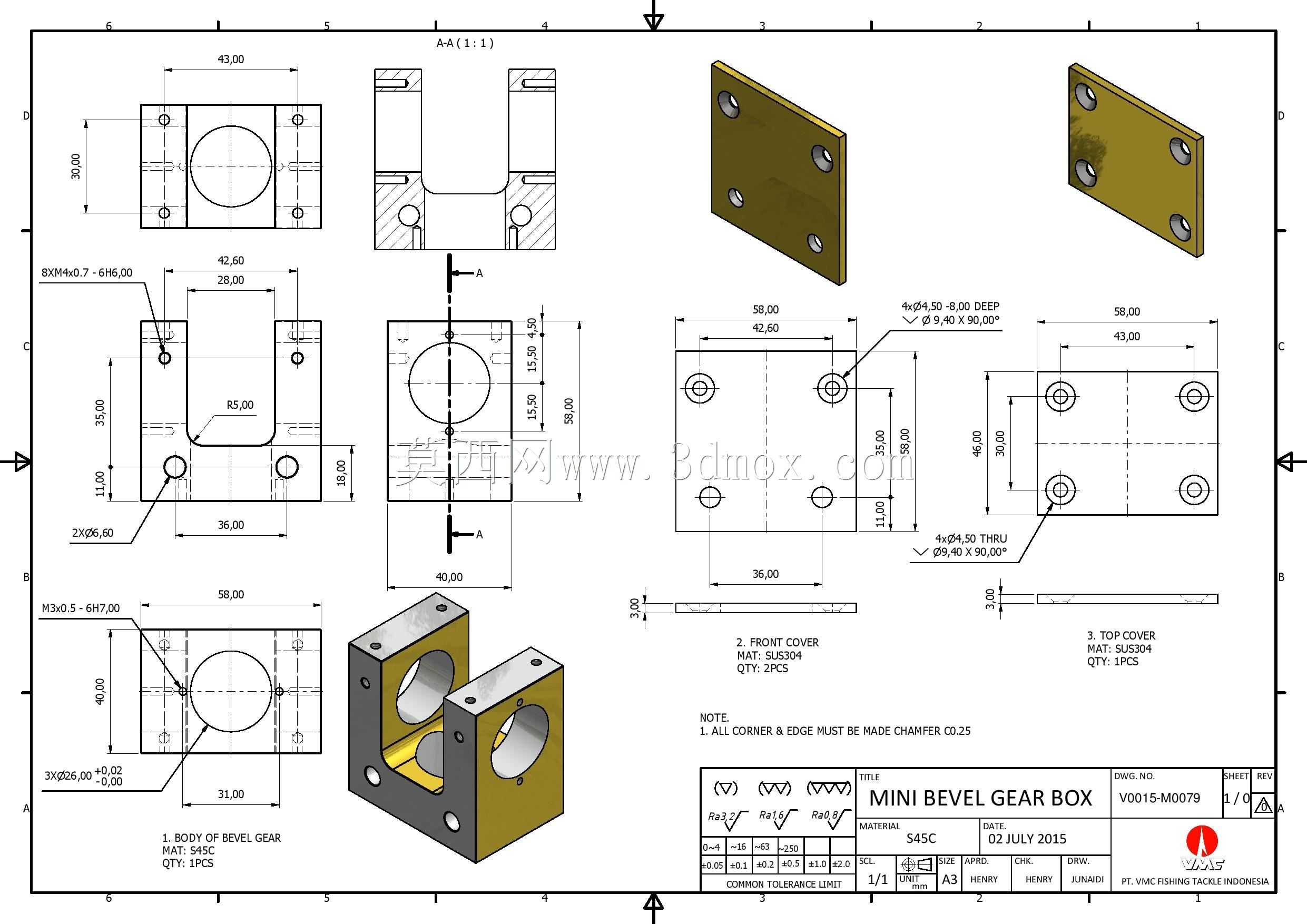

　　这款小型锥齿轮传动箱，核心采用锥齿轮啮合结构实现两垂直相交轴之间的动力换向传输，在轻载传动场景中有着极高的适配性。日常在小型自动化输送线的转角工位、桌面级非标设备的动力布局调整、轻工包装机械的动力转向传递、小型实验台架的动力输出换向场景中，这类小体积换向齿轮箱的应用十分普遍，很多时候设备内部动力源的输出方向和执行端的输入方向呈90度垂直布局，受安装空间限制无法通过带轮、链轮等长距离传动件完成转向，这类集成式锥齿轮箱就可以直接串接在动力链路中，在极小的空间内完成动力方向的转换，同时还可以根据配对齿轮的齿数比实现固定减速比的扭矩放大，匹配不同负载端的转速扭矩需求。从结构设计逻辑来看，这款齿轮箱采用分体式箱壳结构，

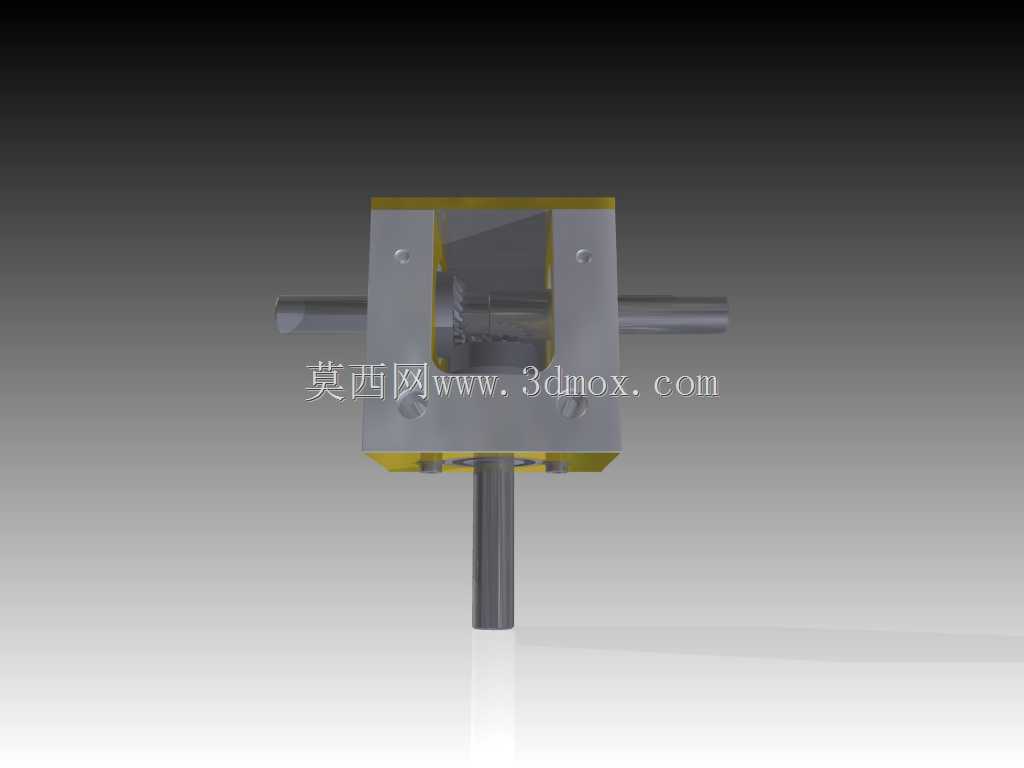

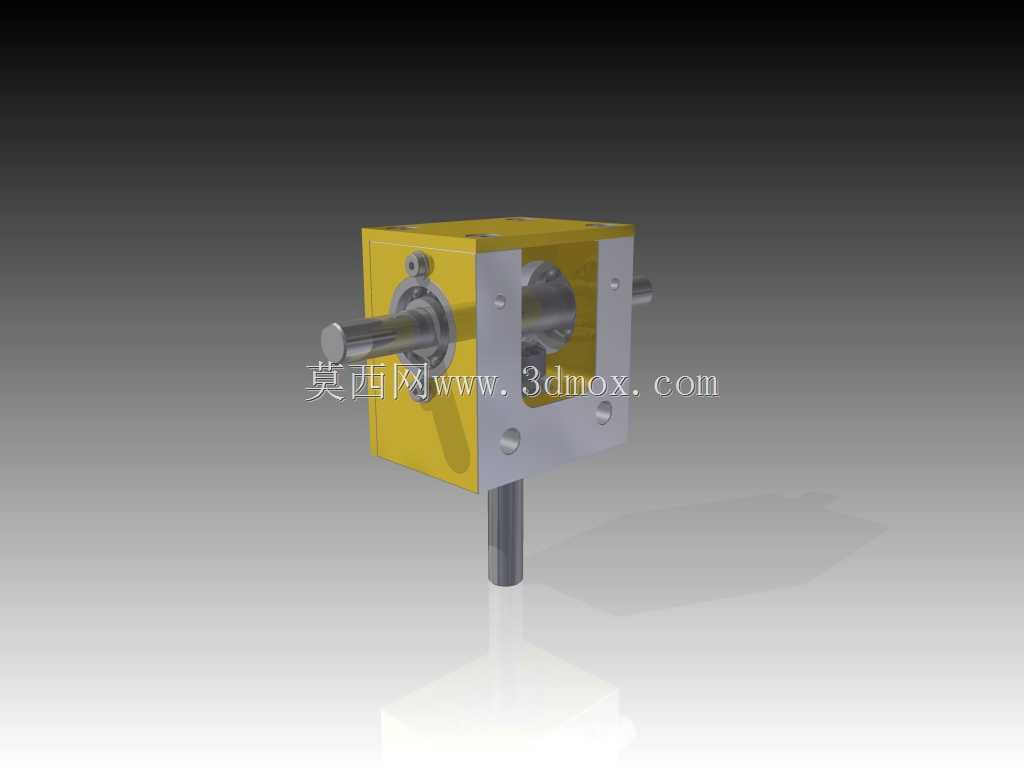

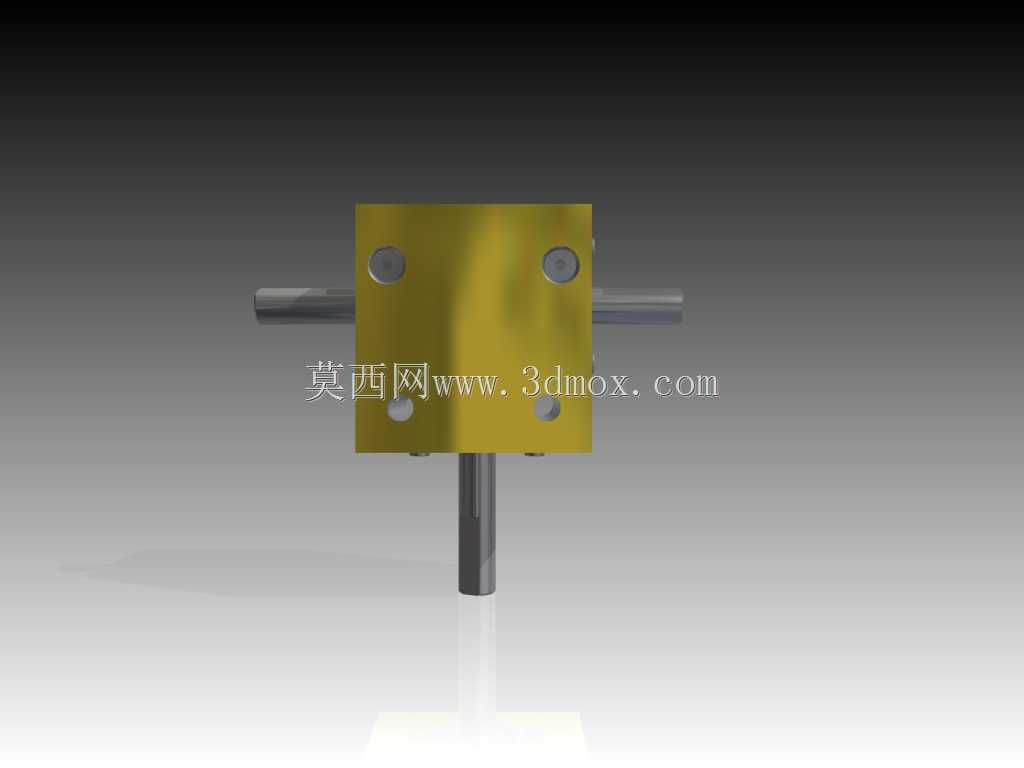

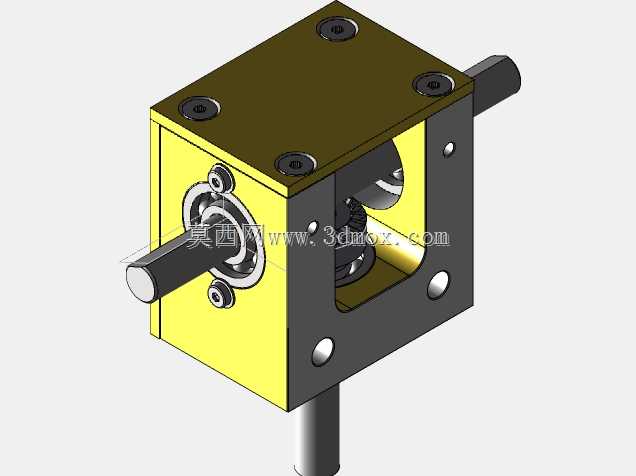

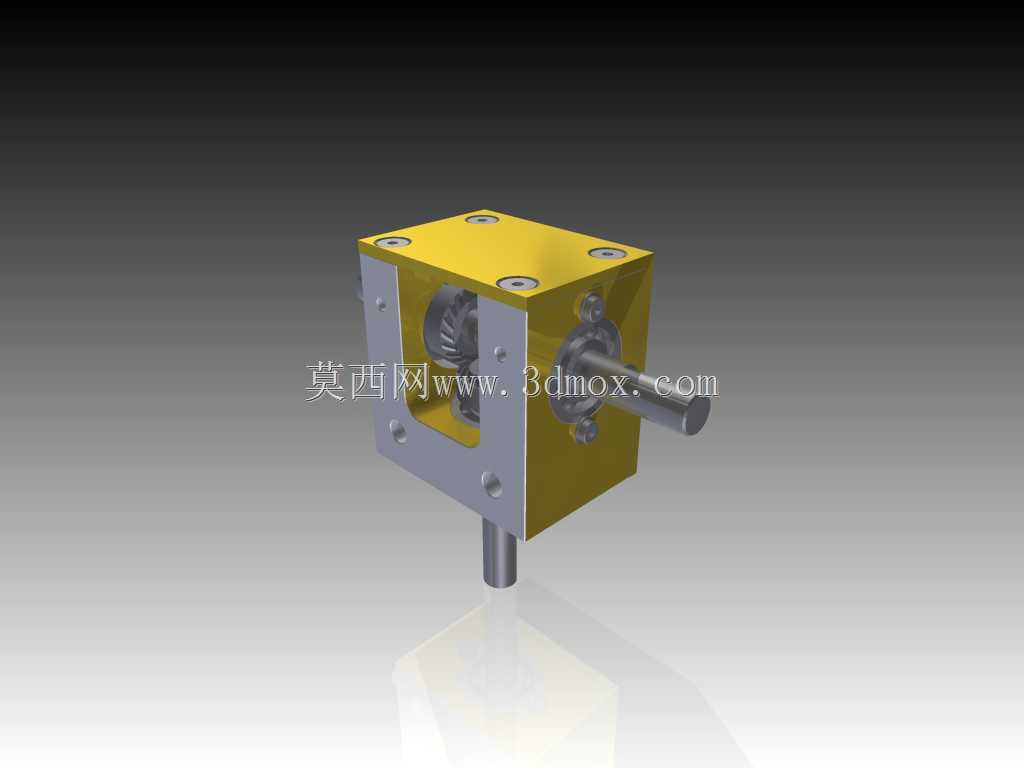

　　主体分为黄色的主箱体和银灰色的侧端盖两部分，端盖通过内六角螺钉与主箱体紧固连接，这种拆分式设计首先解决了锥齿轮副装配时的操作空间问题，装配时可以先将两根输出轴连带锥齿轮分别从对应的轴孔装入箱体内部，调整好锥齿轮的啮合侧隙与接触斑点后，再盖合端盖完成紧固，后期维护时也可以直接拆开侧端盖检查齿轮磨损情况、补充润滑脂，不需要完全将箱体从设备上拆解下来，大幅降低了后期运维的难度。箱体的安装面预留了四个沉头安装孔，分布在箱体顶面的四个角位置，安装时可以直接通过螺栓从上方穿入，将箱体固定在设备的安装基板上，这种顶面安装的布局方式，让两根输出轴分别从箱体的正面和底面伸出，不会和安装螺栓产生空间干涉，安装完成后轴的伸出端可以直接连接联轴器、

　　同步轮或者执行负载，不需要额外加装转接法兰。从安装边界来看，箱体整体呈方正的立方体结构，没有外凸的冗余结构，在做设备布局时可以直接按照立方体轮廓预留安装空间，不需要额外避让突出的结构件，两根伸出轴的轴径统一，轴端做了倒角处理，方便装配时快速穿入联轴器的内孔，轴与箱体的配合位置加装了滑动轴承或者微型滚动轴承，降低轴转动时的摩擦阻力，同时轴承位置可以加装密封件，避免箱体内部的润滑脂泄漏，也能阻挡外部的粉尘、碎屑进入箱体内部磨损齿轮啮合面。在齿轮参数匹配上，这类小型锥齿轮箱通常采用等径锥齿轮或者小减速比锥齿轮副，啮合齿面做了硬化处理，降低长期运转时的齿面磨损，齿轮副的啮合间隙在装配时可以通过轴上的调整垫片进行微调，

　　保证传动过程中不会出现卡滞、回差过大的问题，对于需要正反转传动的场景，合理调整侧隙还能降低换向时的冲击噪音。实际选型应用时，需要注意匹配输入端的额定转速和输出端的负载扭矩，这类小型齿轮箱通常适配小功率的动力源，比如微型直流电机、步进电机的动力输出换向，不适合重载冲击负载的传动场景，在轻载连续运转的工况下，箱体内填充的润滑脂可以满足长期润滑需求，不需要频繁更换润滑剂。箱体的边角做了小倒角处理，避免装配时尖锐边角划伤操作人员，外露的轴端没有突出的键槽毛刺，装配时不会勾挂线缆或者其他管线。在三维建模过程中，这类齿轮箱的建模需要重点关注锥齿轮的啮合位置关系，保证两个锥齿轮的分度圆锥顶点完全重合，否则会出现传动卡滞、齿面接触不良的问题，同时箱体的轴孔同轴度、端盖的定位止口尺寸都需要严格匹配，避免装配后出现轴系歪斜，影响传动效率和使用寿命。很多桌面级非标设备在做紧凑化布局时，往往会优先选用这类小型锥齿轮箱来压缩动力传输部分的占用空间，相比带传动、链传动的换向结构，集成式齿轮箱的传动刚性更好，传动比准确，不会出现打滑、传动滞后的问题，对于需要精准传动比的轻载工位，这类结构的适配性远高于其他挠性传动结构。
