半自动磨床进给轮改造结构设计

项目分类:机床 发布时间:2026-05-21 ID:1152612
  • 半自动磨床进给轮改造结构设计
  • 半自动磨床进给轮改造结构设计
  • 半自动磨床进给轮改造结构设计
  • 半自动磨床进给轮改造结构设计
  • 半自动磨床进给轮改造结构设计
  • 半自动磨床进给轮改造结构设计
  • 半自动磨床进给轮改造结构设计

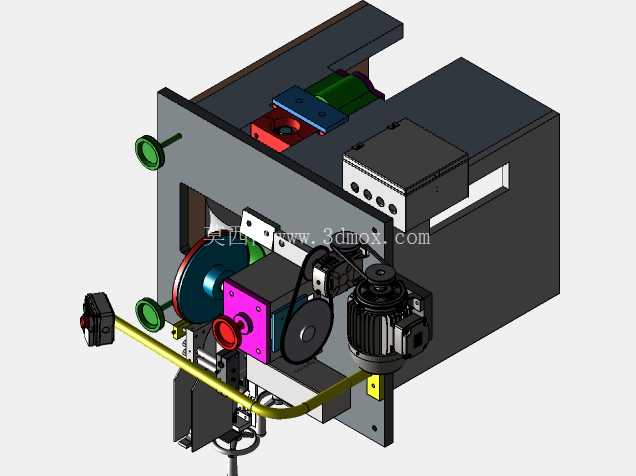

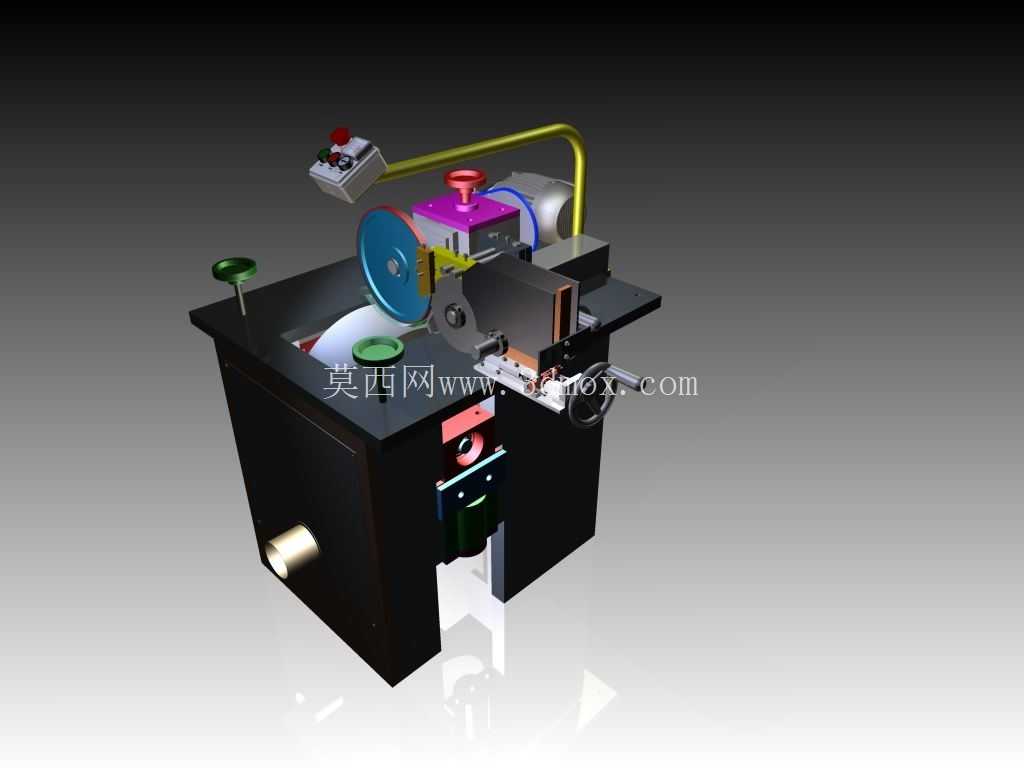

在中小批量机械加工车间的平面磨削、刀具刃磨工序中,手动进给的普通磨床长期存在进给量控制精度差、操作人员劳动强度高、批量加工一致性难保障的痛点,这套针对磨床进给轮的半自动改造结构,正是围绕车间实际加工场景的痛点完成的结构优化设计。整套改造结构没有改动磨床原床身的主体安装基面,所有新增组件均依托原磨床工作台侧边的T型槽完成定位安装,安装边界完全控制在原磨床手动进给手轮的外侧延伸区域,横向最大外伸尺寸不超过220mm,垂直方向不干涉磨床原有砂轮防护罩的升降行程,也不会与工作台往复运动的行程挡块产生碰撞,不需要对原床身进行焊接、扩孔等不可逆加工,车间机修人员借助常规内六角扳手、百分表就能在4小时内完成整套结构的装调,适配市面上多数卧轴矩台平面磨床、万能工具磨床的手动进给基座安装尺寸。

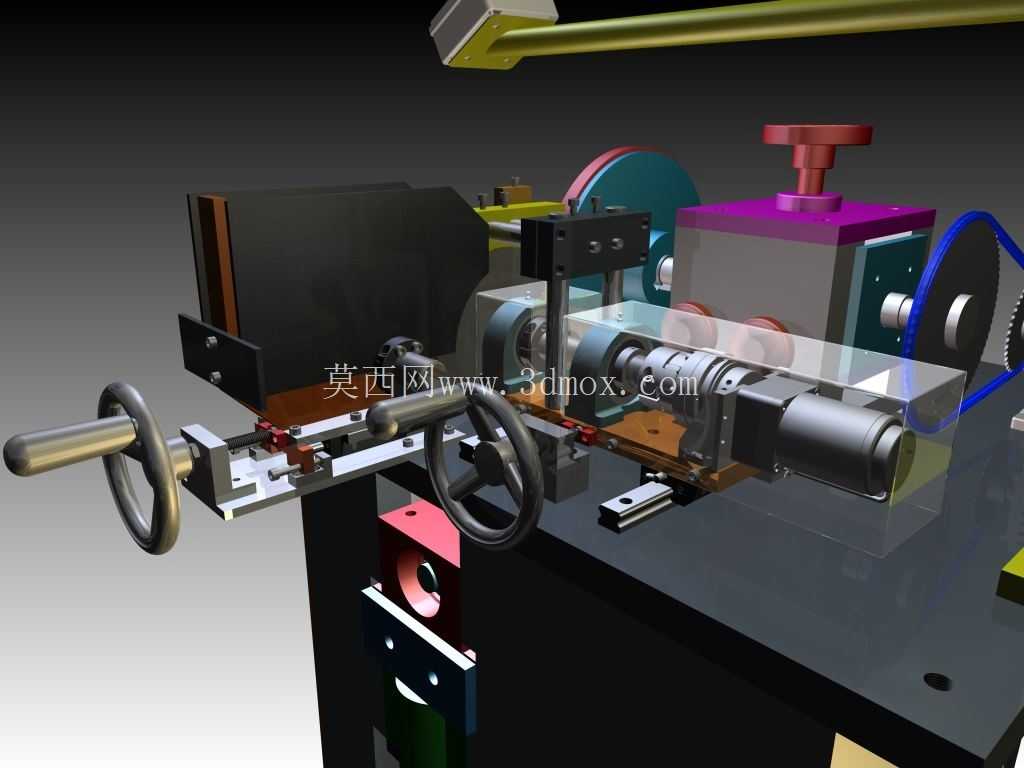

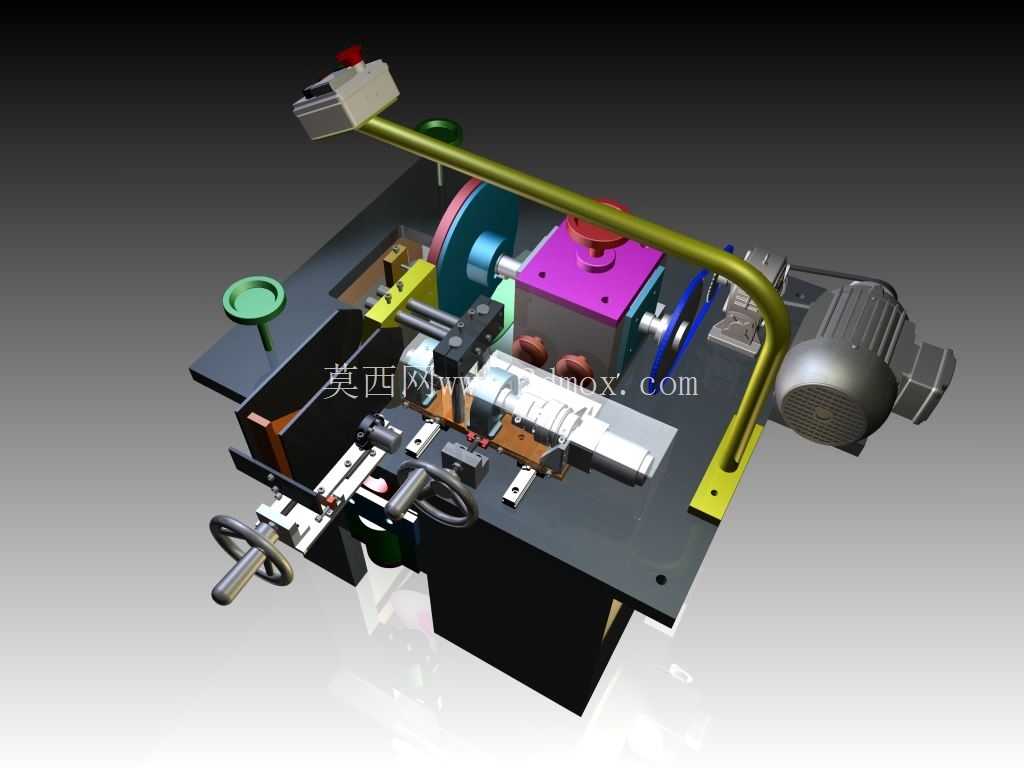

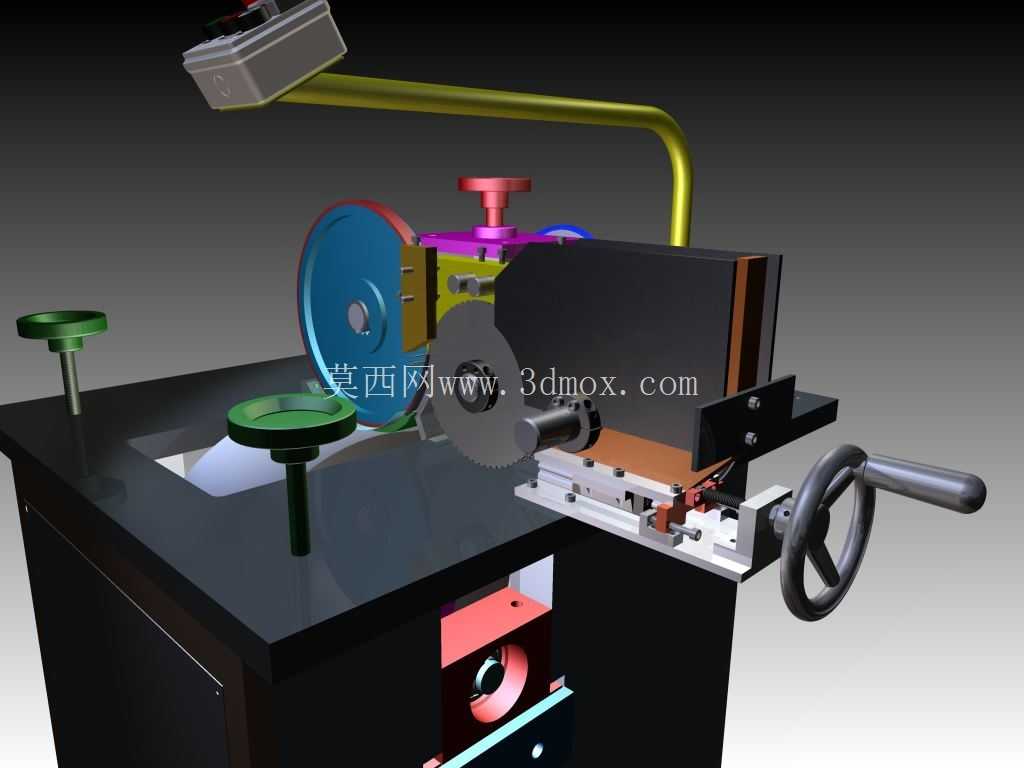

结构设计上保留了原手动进给手轮的全部操作功能,手轮与进给丝杠的连接端新增了牙嵌式离合结构,当需要微调进给、对刀试切时,可直接扳动离合拨块断开半自动驱动的传动链,完全恢复原手动进给的操作手感,不会因为新增结构导致手动操作的阻尼变大,也不会出现传动间隙影响对刀精度。半自动驱动部分采用了步进电机配合消隙齿轮副的传动方案,齿轮副的侧隙通过偏心调整轴套控制在0.02mm以内,避免进给换向时出现空程误差,可实现0.005mm每脉冲的最小进给量,完全满足精磨工序的进给精度要求。进给轮的导向基座采用了直线导轨副承载,替代原磨床部分机型采用的燕尾槽滑动导向结构,运动阻力降低60%以上,长时间运行也不会出现滑动面爬行导致的进给量不均问题,导轨副配备了可调式刮屑板,可阻挡磨削过程中产生的磨屑、切削液进入导轨滚道,延长维护周期。

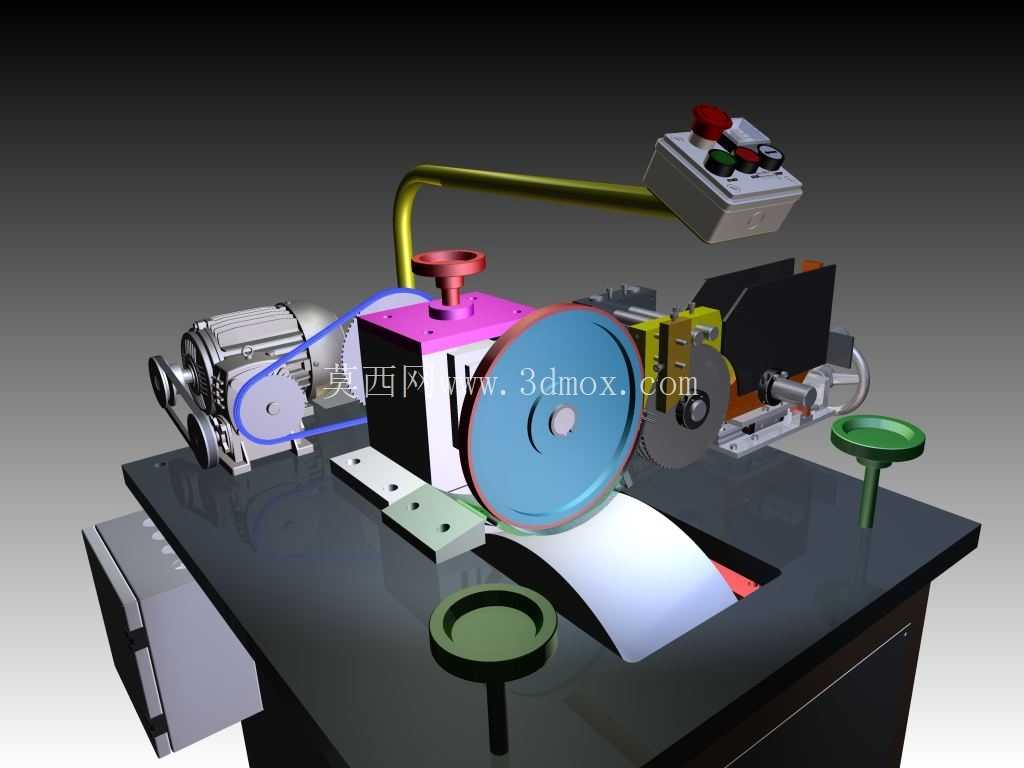

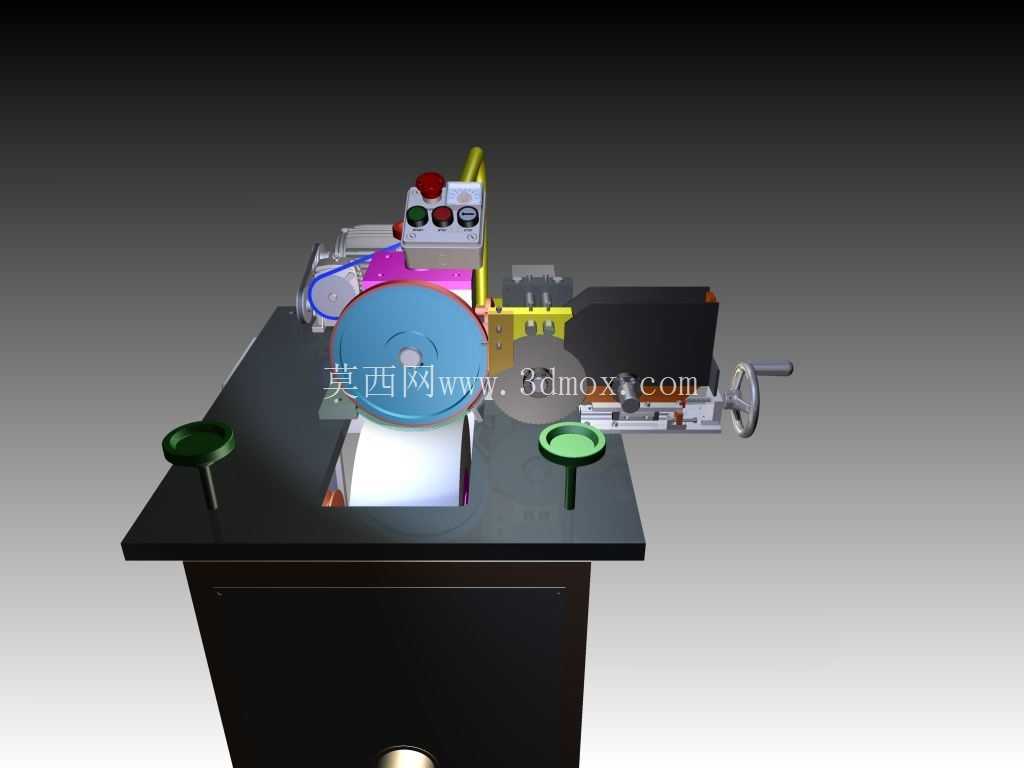

操作端的控制按钮布置在磨床工作台前方的绿色操作支座上,分别对应快进、工进、快退、急停功能,操作人员在磨削过程中不需要侧身操作手轮,只需要按压对应按钮就能完成进给动作,单批次零件加工的操作辅助时间可缩短40%左右,同时避免了操作人员长时间转动手轮导致的疲劳,也减少了手动进给时力度不均导致的工件表面烧伤、进给量过大扎刀等质量问题。针对磨削工况的防护需求,所有新增的电气接线均采用金属波纹管防护,驱动电机的外壳配备了防溅护罩,可阻挡切削液、磨屑飞溅到电机接线端,传动齿轮副的外侧设置了透明亚克力防护罩,既可以观察齿轮啮合润滑状态,也能防止操作人员误触转动部件引发安全事故。

整套结构的设计思路始终围绕低成本改造、不破坏原设备结构、兼顾手动与半自动操作的原则,没有采用复杂的数控系统,仅通过简易的步进驱动单元就能实现定距进给、连续进给两种常用工作模式,定距进给模式下可根据粗磨、精磨的工艺要求预设进给量,每次按压工进按钮就自动完成设定数值的进给,批量加工时不需要反复测量进给尺寸,能有效提升小批量零件磨削加工的尺寸一致性。安装时需要先将原磨床的进给手轮拆下,将连接法兰套在原进给丝杠的端部,打表校验法兰与丝杠的同轴度误差控制在0.01mm以内后再锁紧固定销,随后依次安装传动齿轮、驱动电机、导轨基座、操作按钮组件,最后调整离合机构的啮合间隙,确保手动、半自动模式切换顺畅无卡滞,调试时可先通过百分表抵在工作台端面,验证不同进给速度下的进给量误差,确认误差在允许范围内后再投入实际加工使用。
