12毫米直柄麻花钻结构设计

　　在机械加工的孔加工工序里，12毫米直径的直柄麻花钻是车间里出镜率极高的切削刀具，不管是普通台式钻床、立式钻床的日常单件加工，还是数控铣床、加工中心上的批量孔位加工，都能见到这类刀具的身影。日常做钢结构件预钻孔、设备安装地脚孔加工、机械零件的销钉孔、螺纹底孔加工时，12毫米这个规格的钻头适配场景非常广，比如普通Q235钢板上钻M14螺纹的底孔、45号钢零件上的定位销孔、铝合金型材的装配过孔，都能用到这个尺寸的刀具。

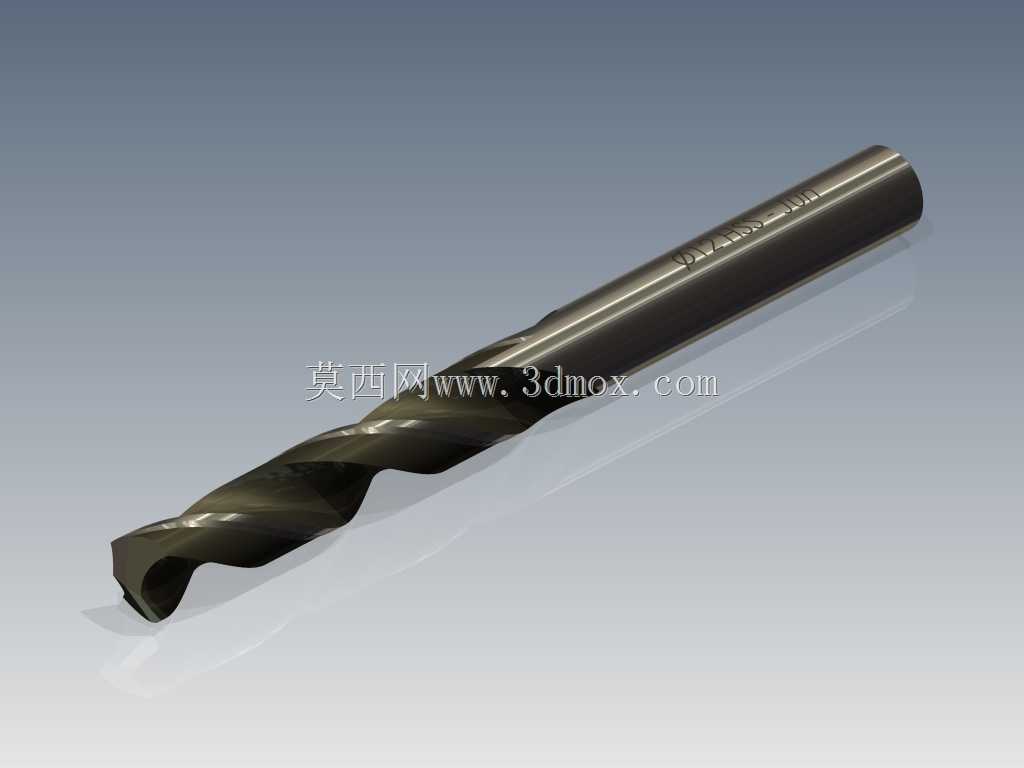

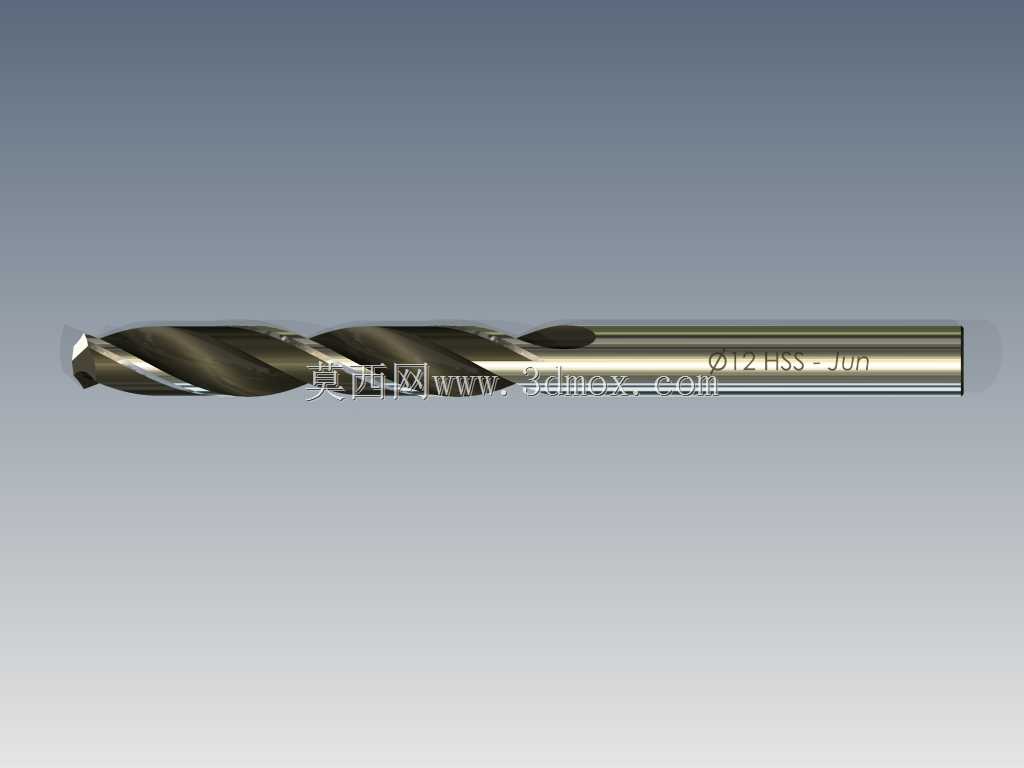

　　从结构设计来看，这款钻头采用标准直柄结构，柄部直径与钻身工作直径保持一致，可适配绝大多数通用钻夹头的装夹范围，不需要配套专用的变径套，装夹时只要保证钻夹头夹持深度达到柄部长度的三分之二以上，就能避免高速旋转时出现打滑、摆偏的问题。钻身的螺旋槽采用等螺旋角设计，槽型的截面轮廓经过优化，切屑可以顺着螺旋槽顺畅排出，在钻削深度达到3倍直径的深孔时，也不容易出现切屑堵塞在槽内导致钻头崩刃、工件烧伤的问题。钻尖部分采用标准118度顶角设计，这个角度是针对普通结构钢、铸铁等常见金属材料钻削优化的，横刃经过合理修磨，钻削切入时的轴向阻力更小，不需要提前打中心孔就能直接在平整工件表面定位钻孔，切入时的定心表现稳定，不容易出现孔位偏移的问题。

　　从实际使用的边界条件来看，这款钻头的工作部分长度满足常规5倍直径以内的孔深加工需求，加工时要根据不同的工件材料匹配对应的切削参数，比如加工普通低碳钢时，切削线速度控制在每分钟25到30米区间，进给量根据机床刚性调整在每转0.1到0.2毫米范围；加工铝合金等有色金属时，可以适当提高线速度，同时配合切削液冲淋，既能降低钻尖的切削温度，也能帮助冲掉附着在螺旋槽里的细碎切屑，延长刀具的使用寿命。

　　在做三维建模的时候，要重点还原螺旋槽的导程参数、钻尖的后角与横刃结构、刃带的宽度细节，这些结构直接决定了刀具实际切削时的性能表现。刃带部分的设计是沿着钻身外圆留出的窄边，既可以引导钻头保持钻孔的直线度，也能减少钻身和孔壁之间的摩擦面积，降低钻削过程中的扭矩负载。钻芯部分的厚度从钻尖向柄部方向逐渐递增，也就是常说的钻芯增量设计，这个结构可以提升钻头整体的刚性，在承受较大进给抗力的时候不容易出现断钻的问题，尤其是在加工硬度较高的合金钢材时，足够的钻芯厚度能避免钻头因为刚性不足产生弯曲，保证钻孔的圆柱度和直线度符合加工要求。

　　日常设备维护和工装配套的时候，这类钻头可以和标准的钻夹头、快换刀柄配合使用，不需要定制特殊的装夹配件，不管是小型维修车间的零散修配作业，还是规模化生产线上的批量零件加工，都能快速适配现有设备。在做装配工装设计的时候，如果需要预留钻头的加工避让空间，只要按照钻头的最大外圆直径、总长度留出足够的安全间隙，就能避免加工过程中刀具和工装夹具发生碰撞。针对不同的加工材料，同一直径规格的钻头还可以通过调整表面涂层、螺旋角大小、顶角角度来适配，但这款基础款的12毫米直柄麻花钻，已经能覆盖绝大多数常规金属材料的钻孔加工需求，是机械加工、设备安装、五金维修领域不可或缺的通用切削刀具。建模过程中还要注意还原钻头表面的磨削纹理细节，以及刃口的微小倒角，这些细节能让三维模型更贴近真实刀具的生产状态，在做加工仿真、刀具装配演示的时候，能更准确地模拟实际加工中的干涉情况、切削路径，给后续的工艺编排、工装设计提供准确的三维参考。
