工业用卧式壳管式冷却器结构设计

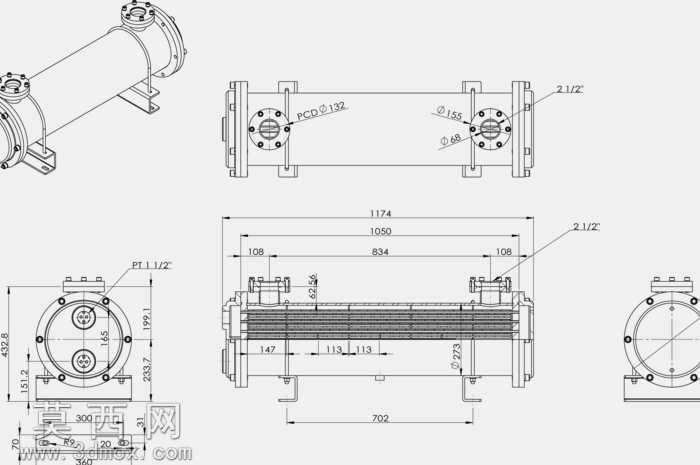

本作品为工业换热场景使用的卧式壳管式冷却器三维建模成果，建模过程严格遵循机械设计规范，先通过基准面定位搭建整体装配骨架，依次完成筒体、管板、折流板、换热管束、端盖、进出口接管、安装支座的零件建模，再按照装配约束关系完成整体组装，全程保证各零件间的配合公差符合压力容器类换热设备的设计要求。建模时针对核心换热结构做了精细化处理：筒体内的换热管束按照正三角形排布规则阵列，保证换热面积利用率达到最优；折流板采用弓形结构，按等间距排布在筒体内，既可以引导壳程流体形成错流提升换热效率，又能对细长换热管束起到支撑作用，避免管束在流体冲击下产生振动变形；两端管板与筒体、换热管的连接部位做了贴合实际工艺的结构处理，还原了焊接连接的密封结构特征；两侧端盖设置了流体进出口，接口处标注了标准管螺纹规格，方便与外部管路对接；底部的鞍式安装支座做了加强筋结构设计，保证设备安装后的承重稳定性，支座上预留了标准安装孔位，适配现场安装固定需求。材质配置上，筒体、管板、端盖、支座采用碳钢材质，赋予哑光金属漆面质感，换热管采用紫铜材质还原高导热特性，密封垫片采用耐油橡胶材质，不同材质的视觉区分清晰，方便查看内部结构组成。模型附带完整的工程视图，包含总装外形尺寸、接口定位尺寸、安装尺寸等关键参数，所有尺寸标注符合机械制图标准，可直接用于生产参考、换热方案演示、教学实训等场景，建模过程中对结构做了合理简化，去除了不影响整体结构展示的微小工艺倒角、焊缝细节，在保证结构完整性的前提下优化了模型运行流畅度，装配体中各零件可单独编辑，方便后续根据实际工况参数调整筒体长度、管束数量、接口规格等设计参数，适配不同换热功率、不同冷却介质的使用需求。
