带球阀控制的盘管式换热加热器结构

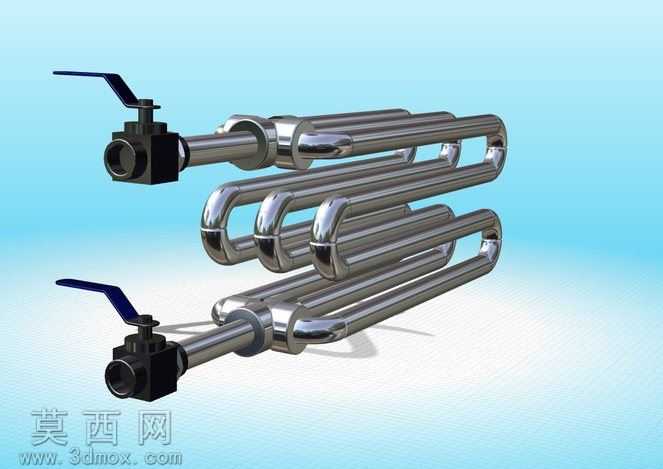

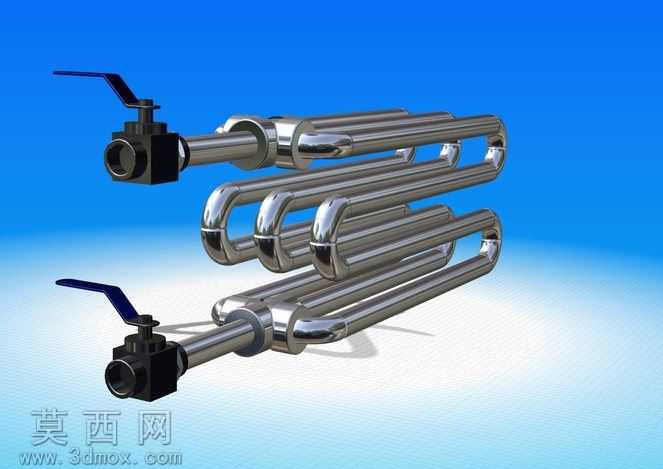

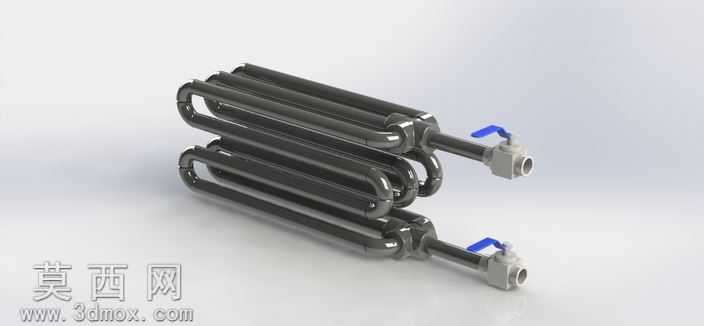

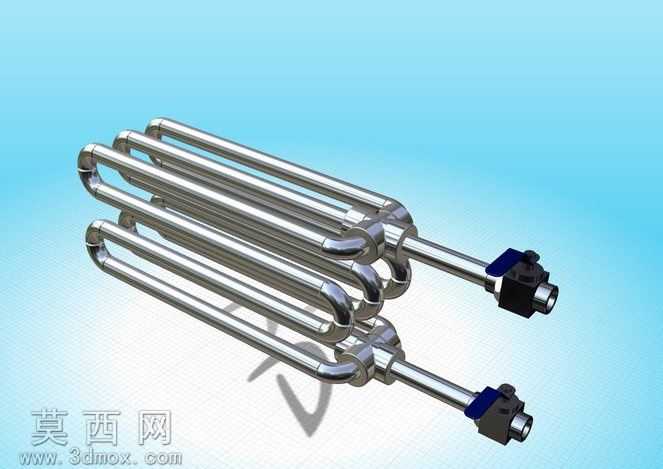

本作品为带流体控制功能的盘管式换热加热器三维模型，建模过程采用参数化设计思路完成全结构搭建，首先梳理换热组件的功能逻辑：该结构需要实现流体通断控制、介质导流换热两大核心功能，因此将整体拆分为控制端球阀组件、换热盘管主体、连接过渡段三个独立模块分别建模后完成装配。建模阶段先绘制球阀的核心结构：包含带手柄的阀杆、球形阀芯、阀体通流腔、连接法兰接口，通过旋转特征完成阀体主体成型，拉伸切除做出通流孔道，对阀芯与阀杆的配合位置做公差适配的结构预留，手柄部分通过扫描特征完成弯折造型，还原手动球阀的操作结构形态。换热盘管部分采用多组U型回弯的管路排布设计，通过3D草图绘制盘管的中心走线路径，再沿路径扫描生成等径管路实体，对管路的弯折位置做圆角过渡处理，避免管路应力集中的结构缺陷，盘管之间保持均匀间距，保障换热过程中介质与外部环境的充分接触面积。连接过渡段采用扩口式接头结构，实现球阀出口与盘管入口的密封对接，建模时对接口的配合面做贴合约束，还原实际装配的密封结构逻辑。材质渲染阶段，球阀阀体与手柄基座采用哑光黑色工程塑料与铸铁材质区分，手柄部分做深蓝色哑光塑料质感，换热盘管整体赋予抛光不锈钢金属材质，调整金属材质的反射参数与粗糙度，还原不锈钢管路的亮面金属光泽，对管路弯折位置的光影做细化处理，凸显金属曲面的流畅弧度。整体装配完成后添加配合约束，验证球阀手柄转动时的阀芯动作逻辑，检查盘管与球阀连接位置的同轴度，确保整体结构无干涉，模型还原了盘管式加热器的真实结构比例，清晰展现了流体从球阀进入后在盘管内往复流动完成换热的路径逻辑，结构细节完整，可用于换热设备的结构展示、原理演示以及相关产品的设计参考。
