花瓣式膨胀锚固螺栓三维结构设计

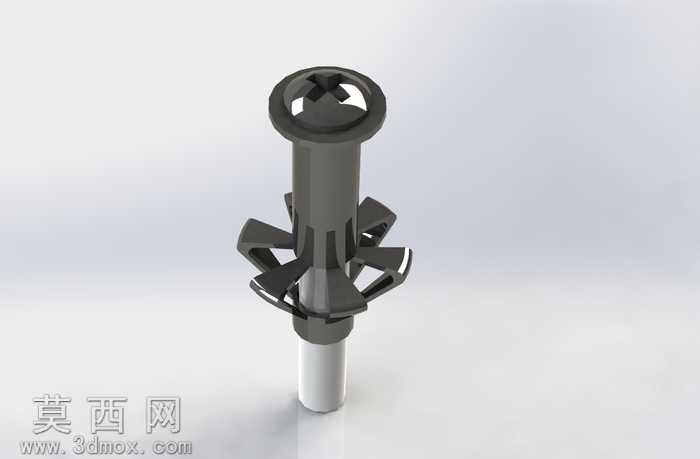

本作品为花瓣式膨胀锚固螺栓的三维建模设计，建模过程中首先基于实际锚固紧固件的功能需求梳理整体结构逻辑，将零件拆分为顶部十字槽驱动端帽、中心柱身、多瓣式膨胀卡爪、底部导向柱四个核心功能段，通过参数化草图绘制各段截面轮廓，利用旋转凸台命令生成中心主体的基础结构，再通过圆周阵列命令均匀排布六片膨胀卡爪，每片卡爪的倾斜角度、厚度、端部倒角都经过反复调整，确保卡爪在受轴向拉力时能够均匀向外撑开，与安装孔壁形成足够的咬合摩擦力，实现可靠的锚固效果。建模阶段对各零件的配合间隙做了精准设定，既保证卡爪能够顺畅张开，又避免间隙过大导致锚固后出现松动旷量，顶部的十字槽结构按照标准手动驱动槽的尺寸绘制，保证与常规十字螺丝刀的匹配度，底部导向柱做了圆角过渡处理，方便安装时快速对准预制安装孔，减少安装过程中的卡滞问题。材质与渲染阶段，主体结构采用哑光深灰工程塑料材质，通过调整材质的粗糙度、反射率参数还原塑料紧固件的真实质感，底部导向柱采用亮面金属材质，区分不同功能段的材质差异，渲染时采用柔和的侧上方打光，清晰展现卡爪的分层结构、顶部槽型细节以及各部分的衔接过渡，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节，多角度渲染视图完整呈现了锚栓的整体外观、卡爪张开状态的结构逻辑以及各部位的尺寸比例。设计思路上围绕快速安装、可靠锚固的核心需求，摒弃传统金属膨胀螺栓需要额外工具拧动螺母的操作逻辑，采用按压式膨胀结构，安装时仅需将锚栓插入对应尺寸的预制孔，按压顶部端帽即可带动中心柱上移，推动多瓣卡爪向外撑开卡紧孔壁，大幅提升安装效率，同时六瓣均匀分布的卡爪结构能够将锚固力均匀分散到孔壁各个方向，避免局部应力过大导致基材破损，适用于轻质板材、薄壁构件的快速锚固场景，建模过程中对卡爪的受力形变区间做了模拟校验，确保在额定锚固力范围内卡爪不会出现断裂或过度形变，整体结构无多余冗余设计，各部位尺寸都经过适配性调整，可直接用于3D打印验证或开模生产的参考。
