花瓣式膨胀锚栓紧固连接结构

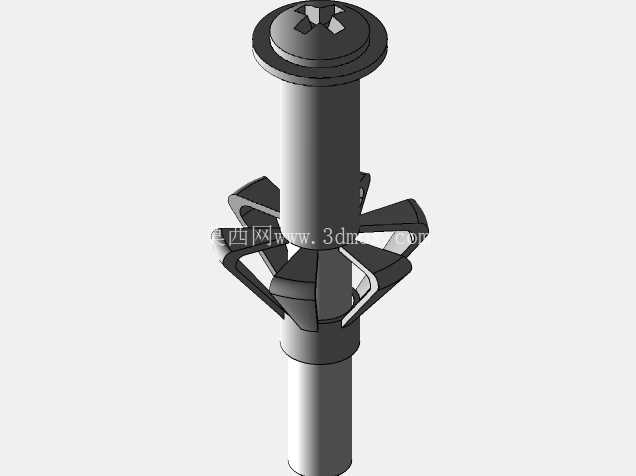

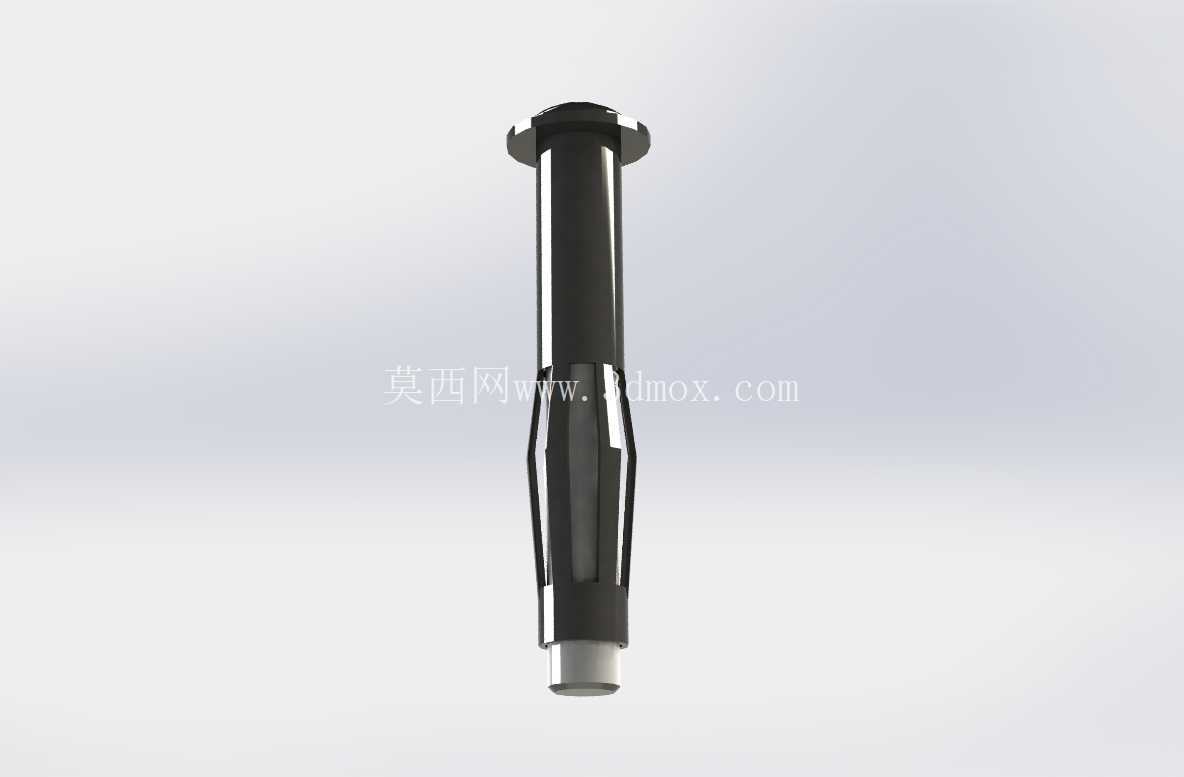

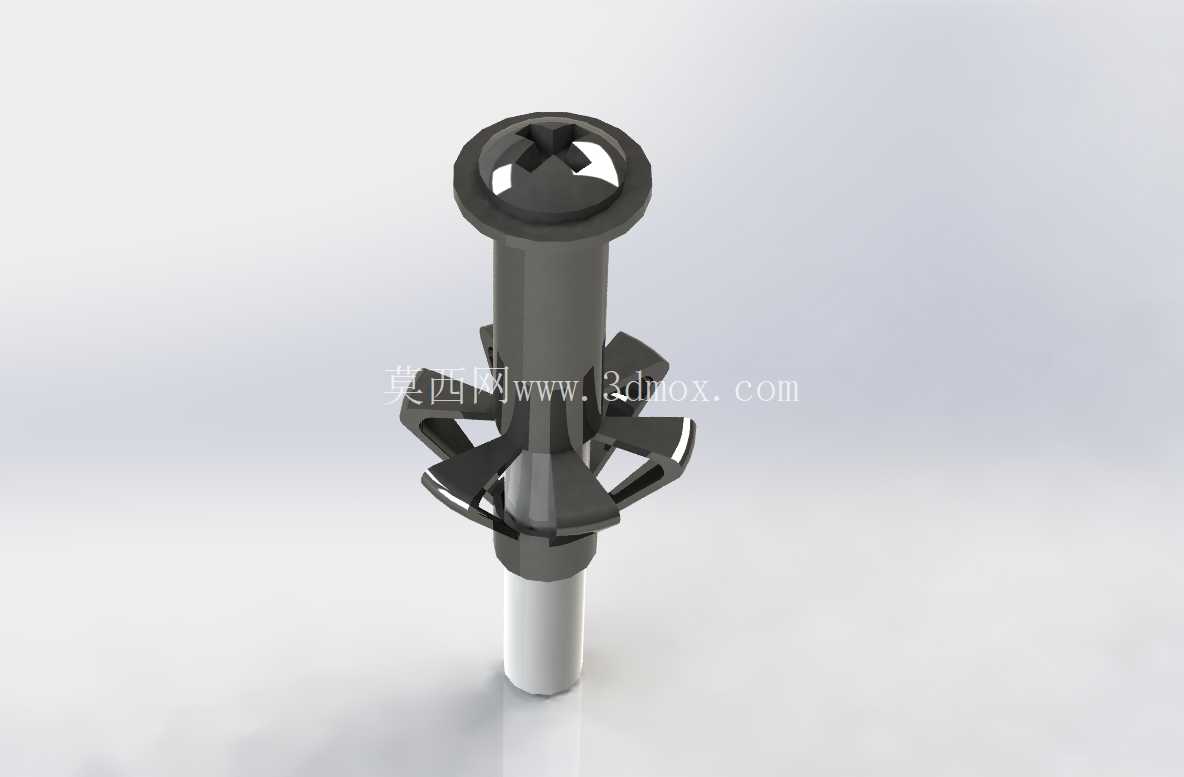

　　日常做设备机架固定、轻质隔墙饰面板安装、钣金机柜内部元器件挂装时，经常会遇到基材厚度偏薄、握钉力不足的问题，普通膨胀螺栓打入后容易出现松动、拔出的情况，尤其是在薄壁型材、空心砖、复合板材这类低强度基材上，常规紧固件的锚固力很难达到设计要求，这款花瓣式膨胀锚栓就是针对这类场景优化的紧固方案。从结构设计来看，这款锚栓没有采用传统膨胀螺栓的锥头撑开外套管的结构，而是将膨胀端设计成多瓣式的弹性卡爪结构，顶部带十字槽的钉头可以用普通十字螺丝刀直接拧动，不需要配套专用的敲击或者扩张工具，安装时先在基材上钻出匹配直径的直孔，将锚栓整体推入孔内后，拧动中心的钉杆，尾部的导向轴段会向内拉动，带动前端的多瓣卡爪沿预设的开槽位置向外均匀撑开，形成类似花瓣外翻的卡接结构，卡爪撑开后会牢牢抵在基材的背面或者孔壁的致密层上，不会像普通膨胀管那样因为拧动过紧导致套管随螺栓转动，也不会因为基材内部空心导致膨胀段无法有效受力。从安装边界来看，这款锚栓对钻孔精度的容错率更高，常规同规格膨胀螺栓要求钻孔深度误差控制在2mm以内，钻孔过浅会导致螺栓无法完全打入，过深则会让膨胀段落在基材空腔内无法撑开，这款花瓣式锚栓的卡爪撑开行程更长，只要钻孔深度能覆盖锚栓的主体长度，即使存在3-5mm的深度误差，卡爪也能顺利撑开形成有效锚固，针对不同厚度的基材，只需要匹配对应长度规格的锚栓即可，不需要额外调整钻孔参数。

　　在实际使用场景中，这类锚栓的适用范围覆盖了很多常规紧固件难以适配的工况，比如在厚度1-3mm的薄钢板机柜上固定走线槽、电气安装板时，不需要在钢板背面焊接螺母，直接钻孔后推入锚栓拧动即可形成可靠的内螺纹连接点，不会因为拧紧紧固件导致钢板变形；在空心石膏板、轻质加气块墙体上挂装小型设备支架、配线箱时，外翻的花瓣卡爪会贴在石膏板背面的纸面或者加气块的内部致密层上，受力面积远大于普通塑料膨胀管，能承受更大的垂向拉力，不容易出现拔脱问题；在自动化设备的铝型材框架上安装外置的传感器支架、防护门板时，不需要提前在型材槽内预置螺母，直接在型材壁上钻孔安装锚栓，就能形成稳定的连接点，大幅减少装配前的预加工工序。

　　从结构细节设计来看，锚栓的卡爪根部做了圆弧过渡处理，避免撑开时应力集中导致卡爪断裂，钉杆和卡爪主体的配合面做了导向锥度，拧动时的阻力更小，不需要太大的拧紧力矩就能让卡爪完全撑开，顶部的钉头法兰边直径大于锚栓主体直径，安装后法兰边会贴在基材表面，既可以限制锚栓推入孔内的深度，也能分散基材表面的压紧力，避免软质基材表面被压溃。和传统的膨胀紧固件相比，这款锚栓的安装效率更高，不需要敲击作业，在已经完成装修的室内空间安装设备时，不会产生过大的噪音，也不会因为敲击震动导致基材表面的饰面层开裂，同时锚栓的整体结构为一体式设计，安装前不会出现零件散落丢失的问题，适合批量装配的流水线作业场景，也适合现场维修、零散安装的工况。

　　在选型匹配时，需要根据基材的厚度和需要承载的重量选择对应规格，基材厚度越薄，需要选择卡爪撑开直径更大的规格，确保卡爪撑开后能完全覆盖钻孔的边缘，形成足够的卡接面积，安装时不需要在锚栓上额外涂抹粘接剂，完全依靠机械卡接形成锚固力，后期如果需要拆卸，只需要反向拧动钉杆，卡爪就会在自身弹性的作用下收回，能将锚栓整体从孔内取出，不会在基材内残留断裂的零件，也不会破坏基材的钻孔结构，方便后续的设备调整和维护。
