便携背负式空气取水集水装置结构设计

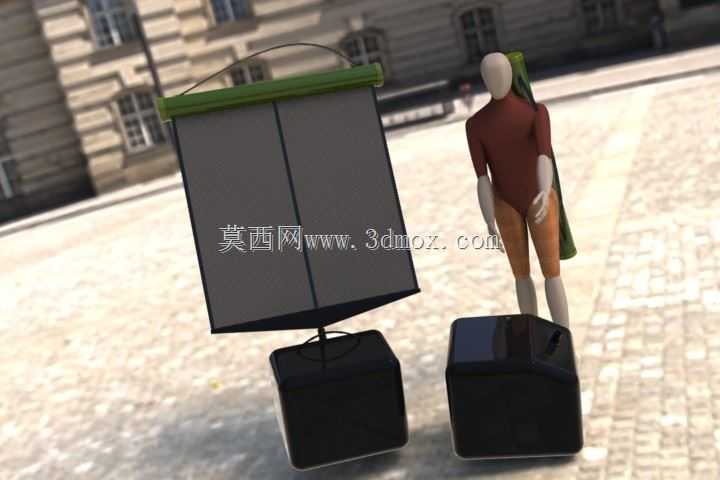

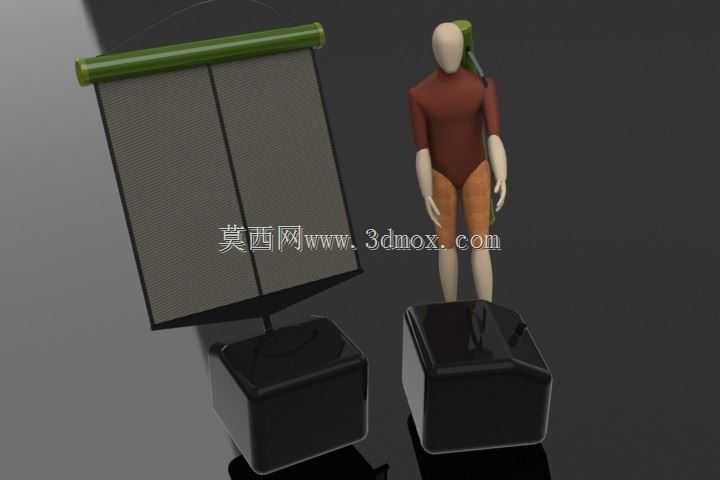

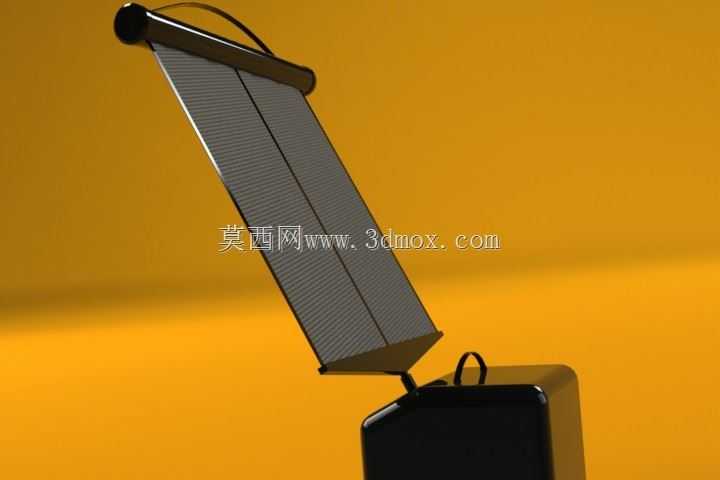

　　这套空气取水装置的结构设计，核心瞄准野外作业、应急救灾、偏远无水源区域的便携供水需求，区别于固定式大型空气制水设备，整体采用背负式集成思路，将冷凝集水、储水、换热组件做了模块化拆分适配单人携带的使用场景。从结构布局来看，上部的横置管状构件为进风与预冷换热段，采用大面幅的平板式冷凝芯体垂直布置，既保证空气与冷凝面的接触面积最大化，又能让凝结后的水珠依靠重力自然下落至下部的储水腔，避免冷凝水在换热面滞留形成水膜降低换热效率。下部两个独立的方形腔体，一侧为冷凝水收集与初级过滤腔，另一侧为储水与供电模块集成腔，两个腔体采用对称式布局，背负时重量均匀分布在人体背部两侧，降低长时间携带的疲劳感。设计过程中优先考虑了户外复杂工况的适配性，

　　冷凝芯体外部采用轻质高强度的边框做防护，避免行进过程中磕碰损坏换热翅片，进风段设置在装置最上部，高于人体背负时的头顶位置，避免行进过程中衣物、植被遮挡进风口影响进风量。装置与人体背部接触的一侧做了弧形贴合处理，预留了通风间隙，避免夏季使用时冷凝组件的低温直接接触人体造成不适，同时减少背部出汗带来的佩戴黏腻感。从功能实现逻辑来看，环境空气从上部横管的两端进风口进入，先经过预冷段与即将排出的低温废气做热交换，降低进入冷凝芯体的空气温度，减少制冷模块的能耗，空气进入冷凝芯体后，温度降至露点以下，水蒸气凝结成液态水顺着芯体表面的导流槽流入下部集水腔，经过滤层去除杂质后汇入储水腔，换热后的干燥冷空气从装置下部的排风口排出，形成完整的气路循环。

　　结构设计上充分考虑了维护便捷性，集水腔与储水腔均采用快拆式连接结构，无需额外工具即可拆开清理过滤层、倾倒残留积水，冷凝芯体采用抽拉式安装，长期使用积尘后可直接抽出清洁，避免换热效率衰减。外形尺寸方面，整体高度适配160-185cm身高人群的背负舒适度，宽度控制在人体肩宽范围内，不会在林间行进时剐蹭两侧障碍物，储水腔的容量设计满足单人单日的基础饮水需求，同时预留了外接水袋的接口，可在水源充足时扩展储水量。安装边界上，整套装置的固定绑带采用可调节结构，可适配不同厚度的户外背包、战术背心挂载，也可直接通过绑带固定在背部单独使用，装置底部设置有可折叠的支撑脚，静置取水时可直接放置在地面，无需全程背负，降低使用过程中的体力消耗。

　　气路设计上做了防尘防水处理，进风口设置有可更换的防尘滤网，避免沙尘、蚊虫进入冷凝芯体造成堵塞，排风口设置有单向阀，防止静置时外界潮湿空气未经过冷凝直接进入储水腔造成二次污染。材质选择上，与水接触的部件均采用食品级耐低温材质，避免长期储水产生异味或析出有害物质，外部壳体采用抗冲击的轻质工程塑料，在降低整体重量的同时，能够承受户外使用过程中的磕碰、跌落冲击，适应复杂的野外作业环境。
