超声作业瑞化学处理专用工作站结构

　　这款超声作业与瑞化学处理专用工作站，主要面向电子元器件修整、小型精密零件表面处理这类同工序集中作业场景，在COFAT类生产组织模式下，能够让同领域作业人员保持连贯操作节奏，减少工序间走动、物料反复搬运的无效耗时，从工位布局层面压缩单件作业周期，同时兼顾作业人员长时间操作的舒适度，降低职业疲劳带来的效率损耗与操作误差。

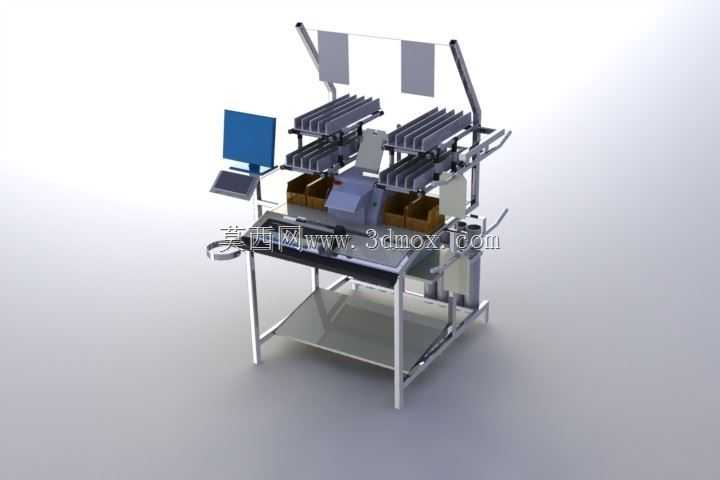

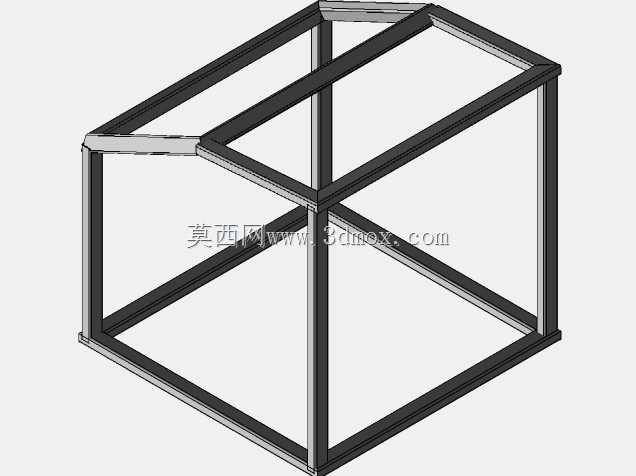

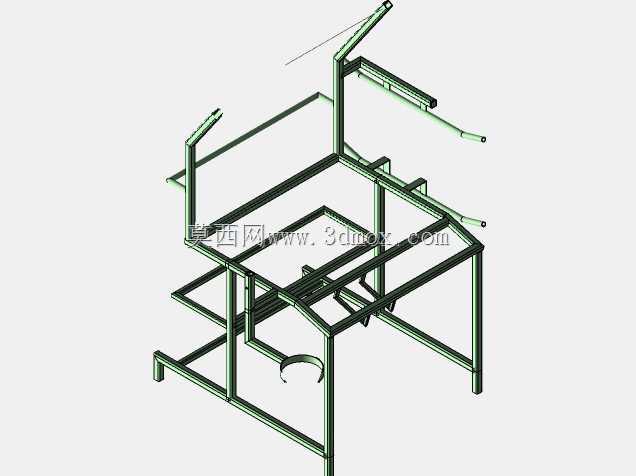

　　从整体结构来看，工作站采用铝型材框架作为主体承载结构，底部设置可调节支撑脚，能够适配车间地面不平整的安装场景，整体安装边界控制在长1.8米、宽1.2米、高2.1米范围内，不会占用过多产线空间，可直接嵌入现有流水线旁作为独立作业单元使用，也可多台并排组成连续作业工段。框架下层设置开放式置物层，可放置待处理工件周转箱、化学处理药剂存储容器、备用工具等物料，拿取路径控制在作业人员坐姿伸手可及的范围内，无需起身即可完成物料取放。

　　作业台面高度按照人体工程学坐姿作业标准设计，台面边缘做圆弧包边处理，避免作业人员磕碰受伤。台面上集成了超声作业主机模块、化学处理工位槽，两个核心作业单元相邻布置，作业人员完成超声处理工序后，仅需小幅度移动手臂即可将工件转移至化学处理工位，减少工件转移过程中的掉落、磕碰风险。台面上方设置多层物料挂架与料槽架，可分类存放不同规格的待加工工件、工装夹具，挂架采用倾斜式设计，物料标识朝外，作业人员可快速识别取放对应物料，减少找料耗时。

　　工作站左侧集成了显示终端与操作面板支架，显示屏角度可根据作业人员坐姿高度、视线角度自由调节，用于显示作业指导书、工艺参数、生产进度信息，操作面板紧邻显示屏布置，可快速调整超声作业功率、化学处理时长等工艺参数，无需弯腰或侧身操作设备主机。台面右侧设置工具挂板，可悬挂镊子、毛刷、擦拭布等常用作业工具，工具位置固定，养成定置管理习惯后可大幅减少找工具的无效时间。

　　顶部框架设置了照明与排风接口，可直接安装工位作业灯与局部排风罩，针对化学处理过程中产生的少量挥发性气体，可通过局部排风直接抽排至车间废气处理系统，避免作业人员吸入有害气体，同时充足的局部照明能够保证精密零件修整作业的视线需求，减少视觉疲劳。框架上还预留了电源插座、压缩空气接口的安装位置，可根据实际工艺需求扩展电动工具、气动工具的使用场景，无需额外外接拖线板，减少工位管线杂乱带来的安全隐患。

　　在设计思路上，这款工作站没有采用复杂的传动结构，所有功能模块都围绕单人连贯作业的动线布局，将工序所需的所有物料、工具、设备都集成在作业人员的最佳操作范围内，避免无效动作产生。物料架的分层设计按照使用频率划分，高频使用的物料放置在台面上方第一层架体，低频使用的备用物料放置在下层置物层，符合动作经济原则。同时整体结构采用模块化设计，各个功能模块都可通过螺栓固定在铝型材框架的T型槽内，后续如果工艺调整需要更换作业模块、增减功能组件，可直接在原有框架上进行改造，无需整体更换工作站，降低产线调整的成本。

　　从实际使用场景来看，这类工作站特别适合小批量多品种的精密零件处理工段，相比传统的分散式作业台，它将超声处理、化学处理两道相邻工序整合在同一个工位内，减少了工件在不同工位间的周转环节，避免周转过程中工件表面划伤、二次污染的问题。同时固定的工位布局能够帮助作业人员快速形成肌肉记忆，操作熟练度提升速度更快，新员工培训周期也能相应缩短。台面上设置的废液收集导流槽，可将化学处理工位溅出的少量药剂导流至下方的废液收集容器，避免药剂流到地面造成腐蚀或滑倒风险，日常清洁也更为方便，仅需擦拭台面即可完成工位整理。
