法兰式金属波纹伸缩补偿器三维设计

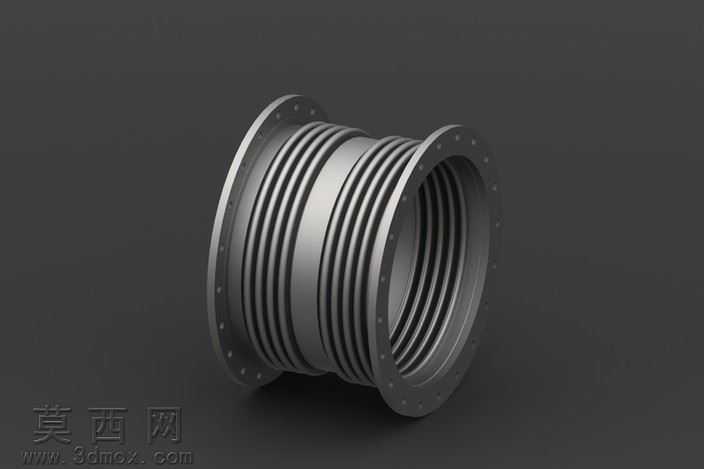

本作品为法兰式金属波纹伸缩缝的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先通过旋转凸台命令生成两端带螺栓孔的法兰基体，对法兰端面的密封槽、安装孔位进行阵列特征排布，保证孔位同轴度与端面平面度符合管道连接的装配公差要求。中间柔性段采用多层薄壁波纹结构，通过扫描、薄壁拉伸与圆周阵列组合的方式构建波纹轮廓，精准还原金属波纹管的波距、波高与壁厚参数，确保模型可直接用于后续的伸缩量模拟、应力分析等工程验证环节。渲染阶段采用金属哑光材质赋予整体构件，法兰部分添加铸钢材质的细微磨砂质感，波纹段调整金属反射参数呈现不锈钢构件的冷冽金属光泽，通过三点布光方案突出波纹的层叠结构与法兰的安装细节，阴影参数调整为软阴影模式，避免生硬阴影遮挡构件的结构特征，最终渲染效果清晰呈现构件的整体形态与各部分结构比例。结构设计上充分考虑伸缩补偿的功能需求，两端法兰的连接尺寸符合通用管道法兰标准，中间波纹段的长度与波纹数量匹配额定补偿量要求，法兰与波纹段的衔接位置做过渡圆角处理，避免应力集中问题，整体模型无冗余特征，各部件的装配关系清晰，可导出为通用格式用于管路系统的装配模拟、安装演示等场景。设计过程中优先保证结构的工程实用性，所有尺寸参考通用管路补偿器的行业标准设定，建模时对关键配合面做公差预留，确保虚拟装配时可与标准法兰、管道构件完成无干涉配合，同时对波纹的柔性变形区域做结构简化处理，在保证外观还原度的前提下降低模型面数，兼顾渲染效果与模型的可编辑性。
