M8规格焊接锁紧六角螺母三维设计

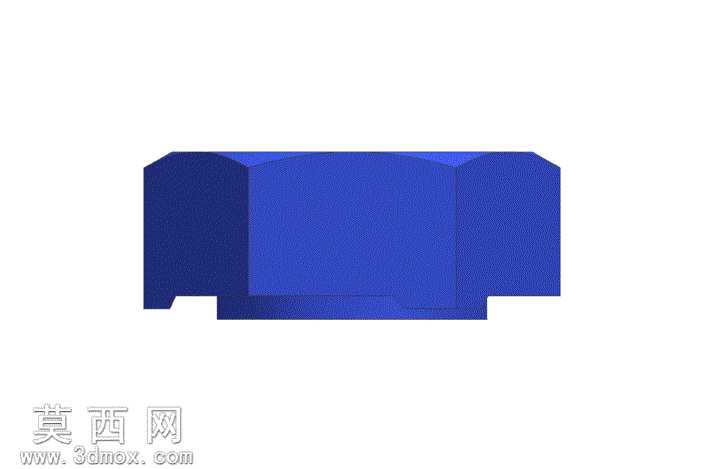

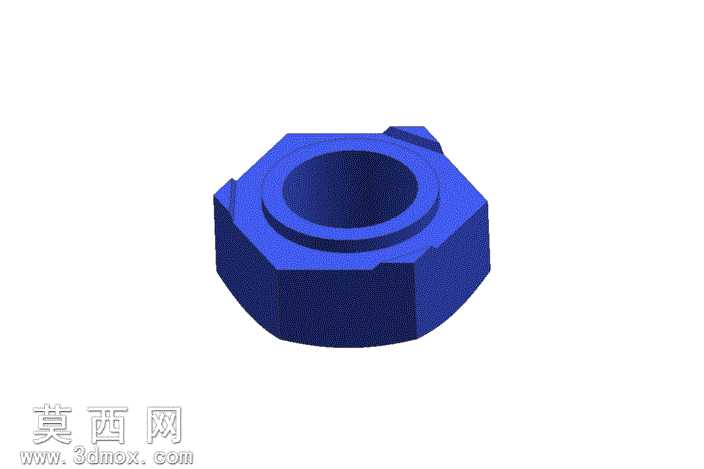

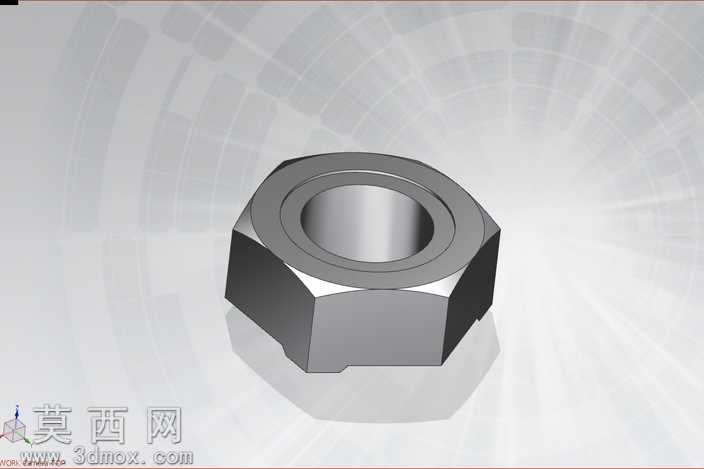

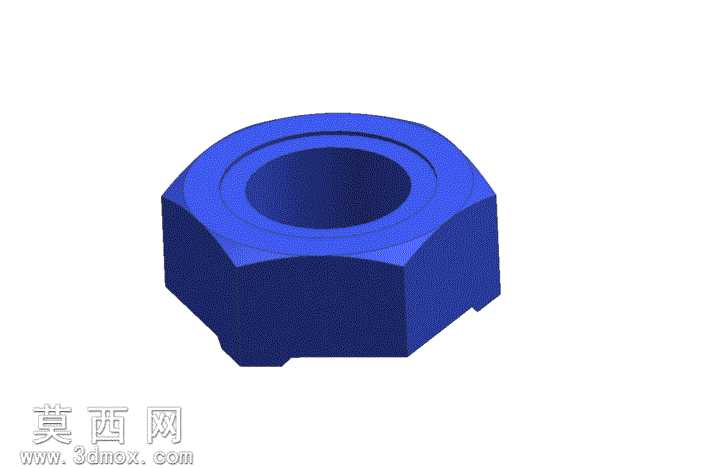

本作品为M8规格焊接锁紧六角螺母的三维设计成果，建模阶段采用NX软件完成全参数化构建，首先以机械设计标准中焊接螺母的尺寸规范为基准，绘制六角外形的基准草图，通过拉伸特征生成螺母的主体基体，精准控制六角对边、对角尺寸以及整体厚度参数，确保外形符合通用紧固件的装配适配要求。针对内螺纹结构，采用螺旋扫掠特征生成标准M8螺纹牙型，严格匹配公制螺纹的螺距、牙型角参数，保证螺纹连接的啮合精度；同时针对焊接螺母的专属结构，在螺母贴合端面设计焊接定位凸点结构，通过切除与凸起特征组合，预留焊接作业时的定位与熔接空间，避免焊接过程中螺母移位，保障焊接后与基材的连接强度。锁紧结构的设计上，在螺母上端面加工环形锁紧压边结构，通过薄壁特征的角度与厚度控制，实现装配时的锁紧防松效果，模拟实际使用中螺母与螺栓拧紧后的形变锁紧逻辑，还原产品的功能特性。材质与渲染阶段，为模型赋予碳钢金属材质，调整金属粗糙度、反射率参数，还原五金紧固件的哑光金属质感，通过环境光遮蔽效果突出六角棱边的结构转折、螺纹牙型的细节层次以及焊接凸点的结构特征，渲染视角采用45度俯视角度，完整展示螺母的六角外形、内螺纹结构、端面焊接结构与锁紧结构，清晰呈现各部分的结构比例与设计细节。设计过程中严格遵循DIN929焊接螺母的标准规范，所有尺寸参数均经过装配校验，确保模型可直接用于装配模拟、工程出图以及加工工艺参考，完整还原了焊接锁紧螺母的结构特点与功能属性，能够满足机械设计中紧固件选型、装配验证、教学演示等多场景的使用需求。
