氧气分离器：Oxys1

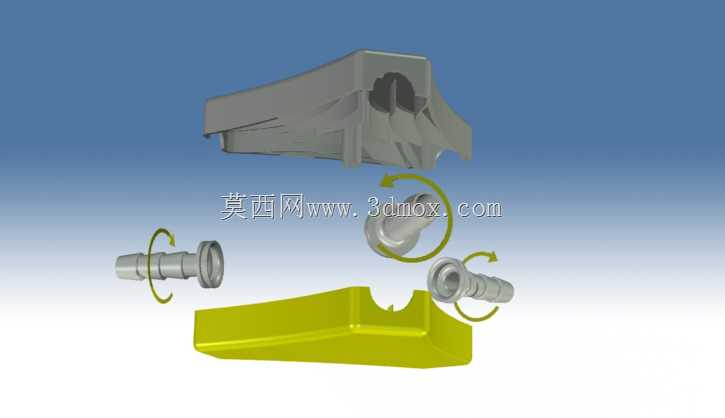

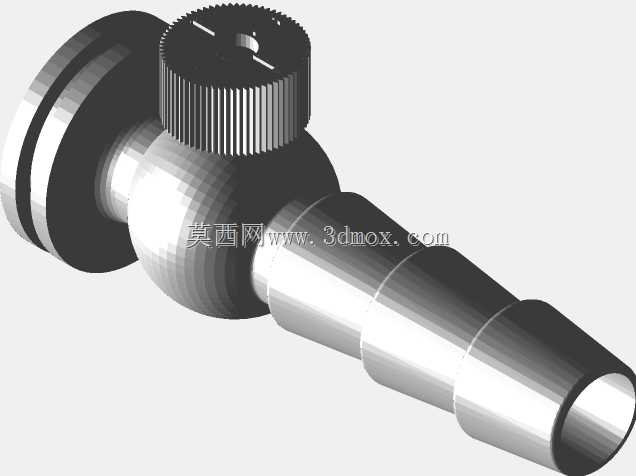

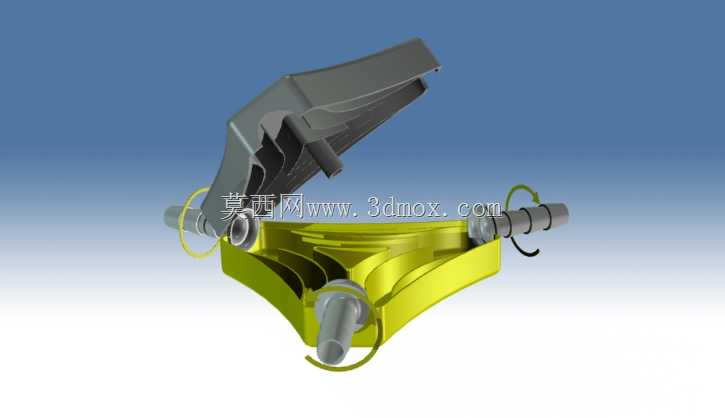

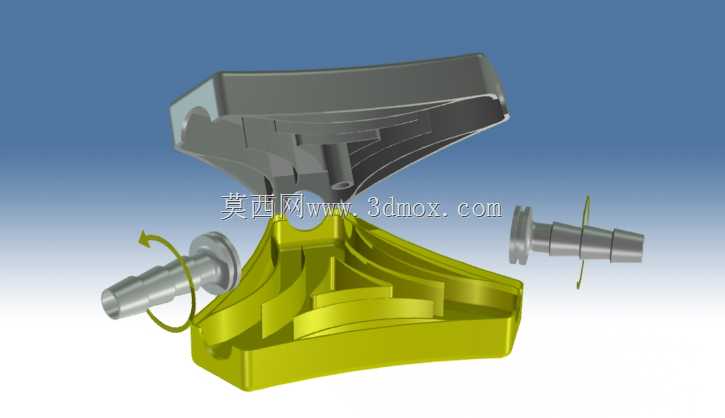

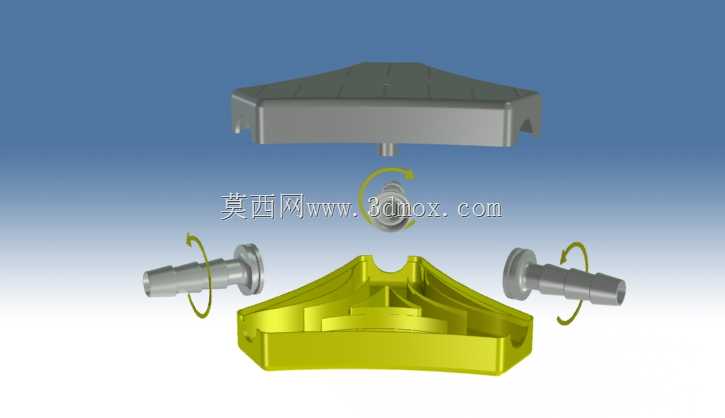

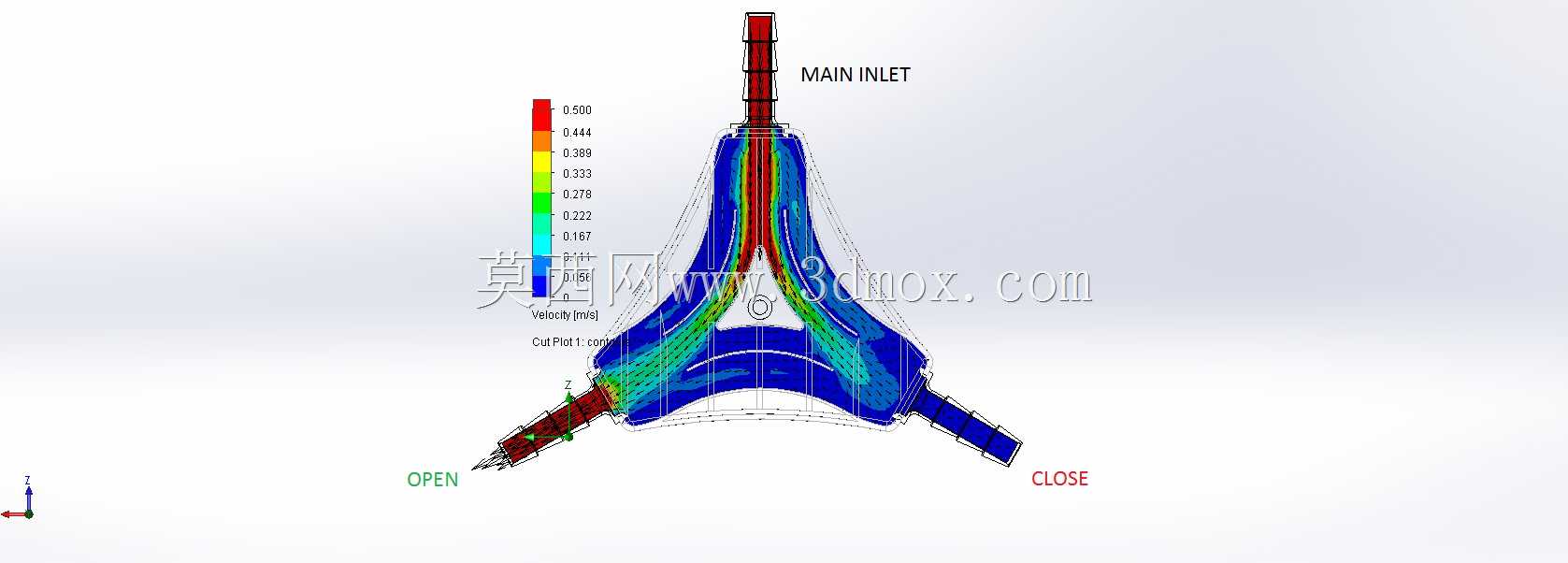

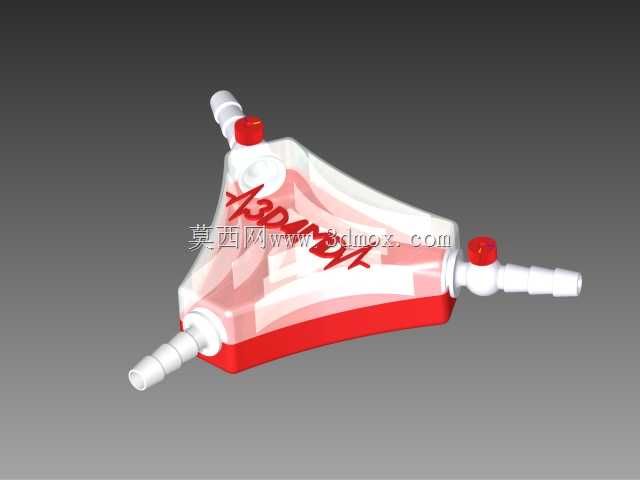

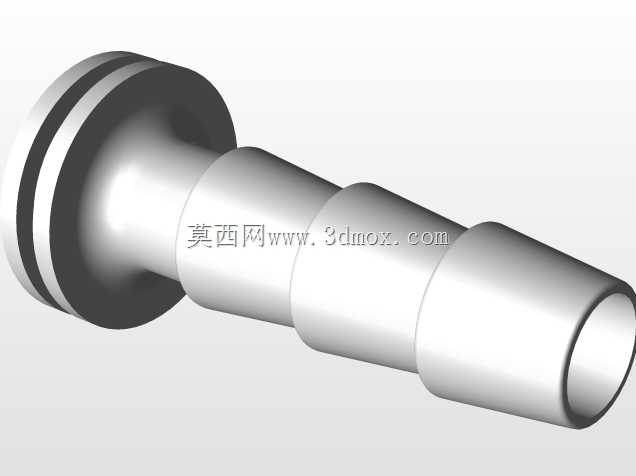

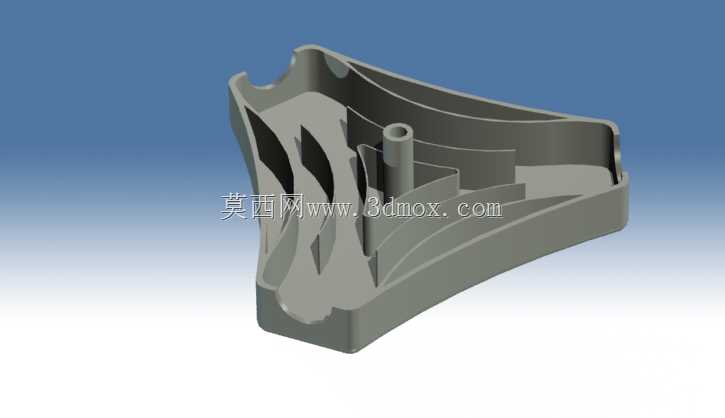

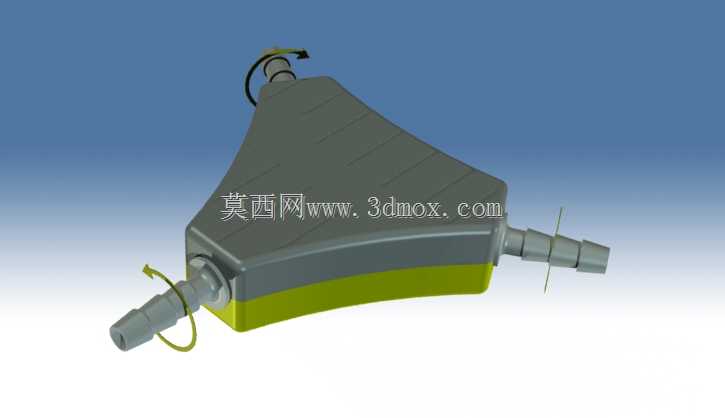

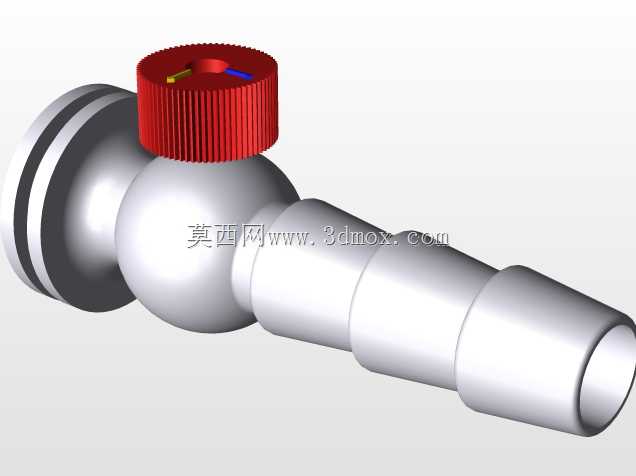

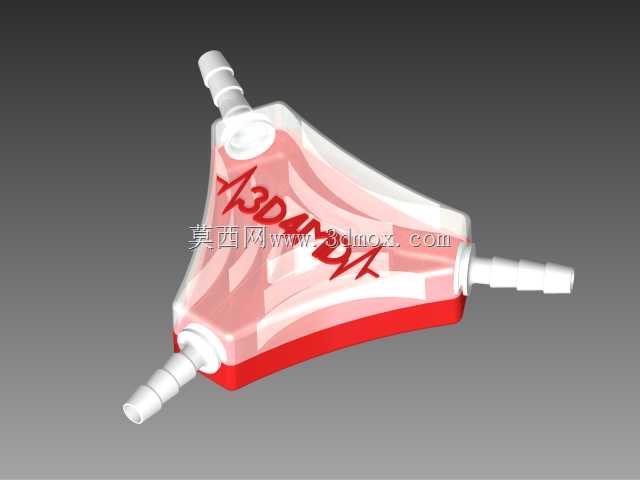

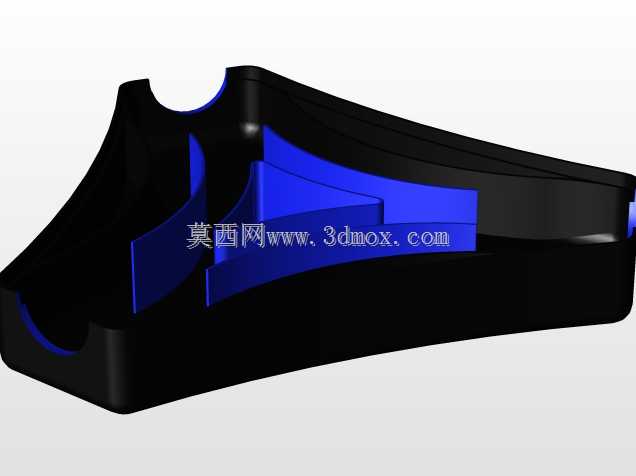

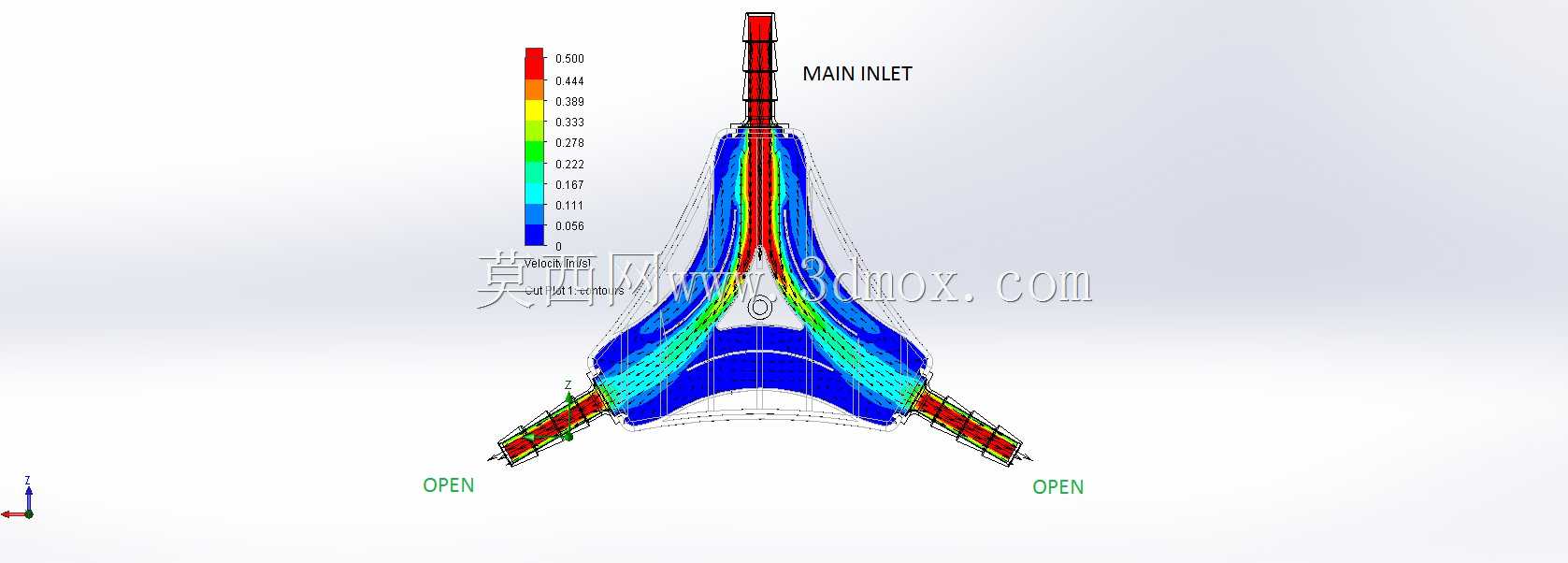

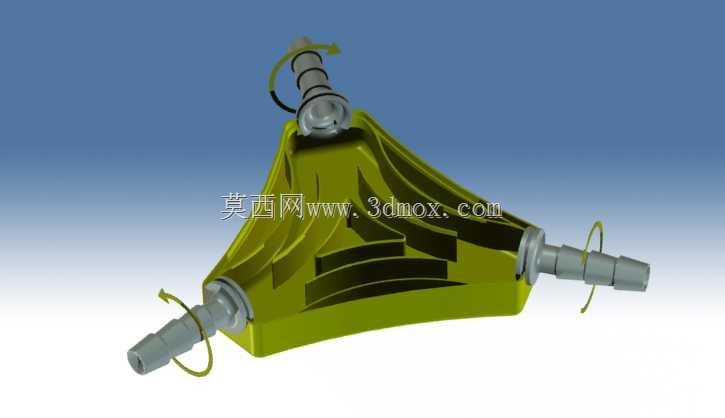

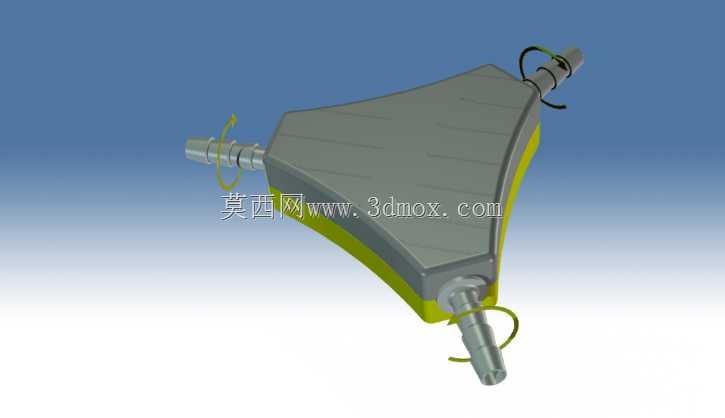

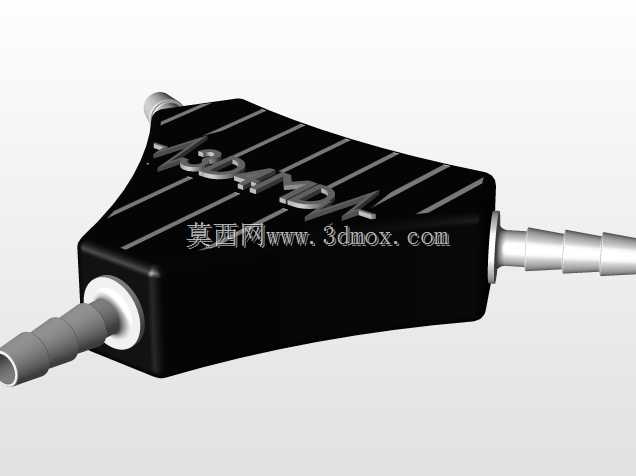

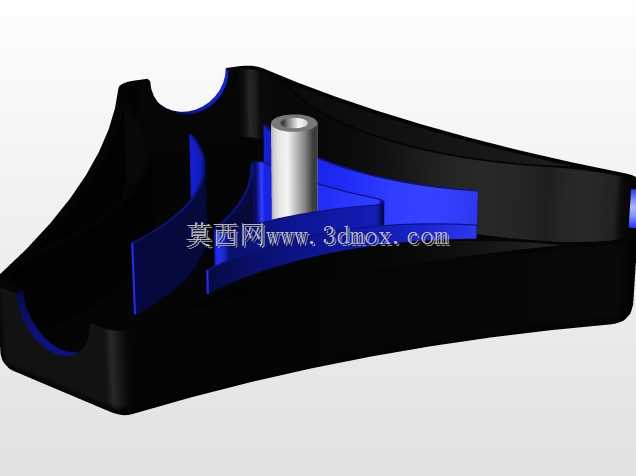

我的设计基于生产性空气/氧气流，通过两个出口均分。几乎就像设计一个带有入口和出口管道的袋式过滤器一样，内部的板起到了引导作用，从而使流量在整个路径上均匀分布。在我的设计中，你会注意到我是如何远离尖角和弯曲的，因为这将对水流产生积极的影响。说明：我的设计由五部分组成，可以完全以3D打印（图7）。顶部和底部外壳，相互配合，防止任何氧气从外壳中逸出。您可以使用螺丝将它们固定在一起，也可以使用简单的滑入槽方法（快速轻松地打开和关闭）。还可以沿外壳边缘添加橡胶密封件，以确保其密封。最后但并非最不重要的是管道接头：我的设计基于可行性，可以轻松取出管道接头，并根据用户以及氧气使用情况，更换为更大或更厚的接头。对于管道接头，我有两种选择：-第一种是简单的普通接头，没有添加阀门，接头后可以阻挡空气（见图12）-第二种是带球阀的接头，如图13所示。逆时针转动将打开球阀，顺时针转动将关闭通过接头的所有氧气流。我还考虑并设计了它，使管道接头可以在外壳内自由旋转，间隙为0.05 mm（我们都知道缠绕的管道有多烦人）。尺寸：当顶部和底部连接在一起时，单独的外壳尺寸为：70mm x 62mm x 20mm厚。带连接器的外壳尺寸（组装后）为：91.5mm x 91.5mm x 20mm厚。根据我的计算流体力学（CFD）测试，你会发现没有氧气被困在外壳内的任何地方（图3+4）-图3的两个出口都打开，整个外壳的空气分为50/50-图4中有一个出口关闭，注意气流在某种程度上不受分流的影响，流入堵塞出口区域的任何氧气都会转向（原因是外壳内的圆度），或者循环回到主入口，在那里它将被再次向前推进，或者流向打开的出口。谢谢你的考虑，请在你讲到最后的时候给我一个。PS：我设计的“Oxys1”的名字是因为Oxys这个词是古希腊语中氧的术语，也是第一个这样的词
