可3D打印分流式氧气分离结构设计

　　这款氧气分离结构主要面向小型制氧终端、医用供氧支路、实验室气路分配等场景，核心作用是对输入的含氧气流进行均匀分流，避免单路供气时的流量波动、局部紊流问题，保障两个输出端口的氧气输出压力、流量偏差控制在极小范围内，适配需要稳定双路供氧的配套设备。

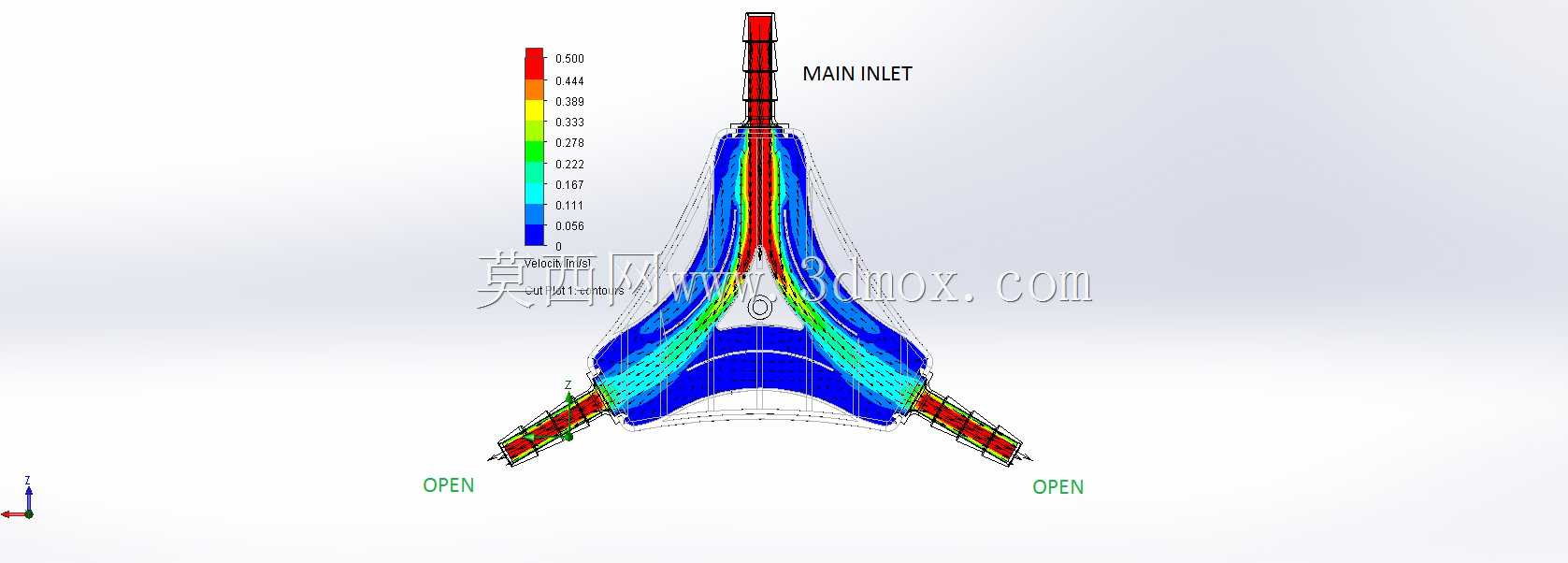

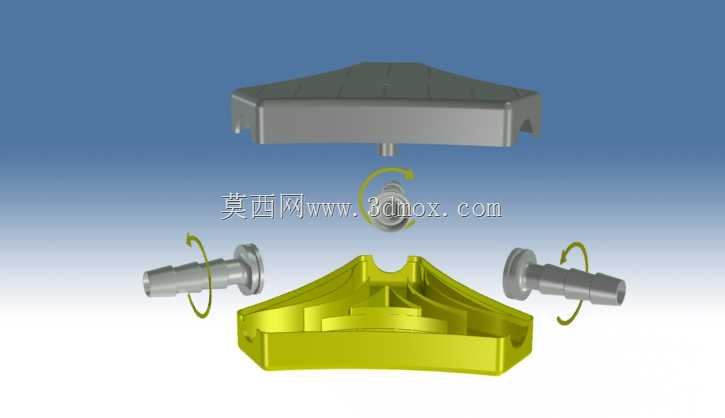

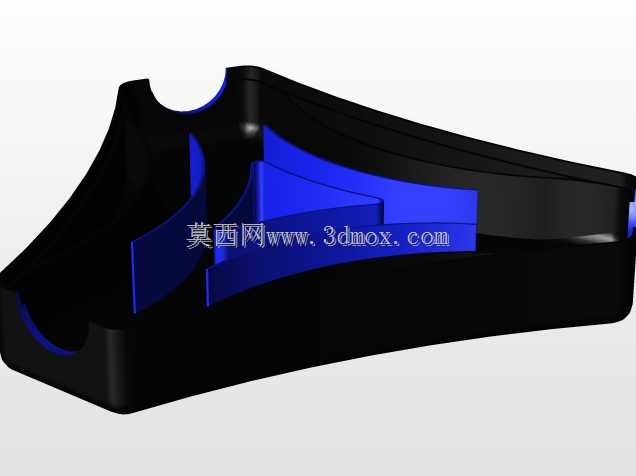

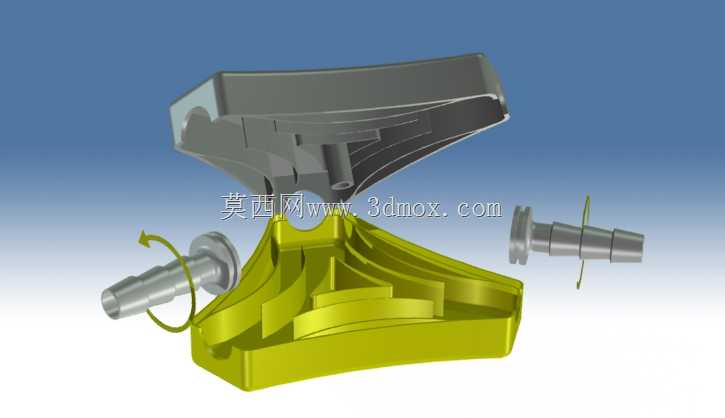

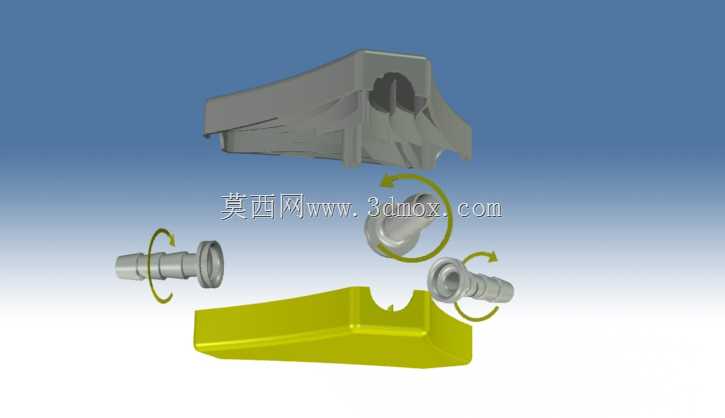

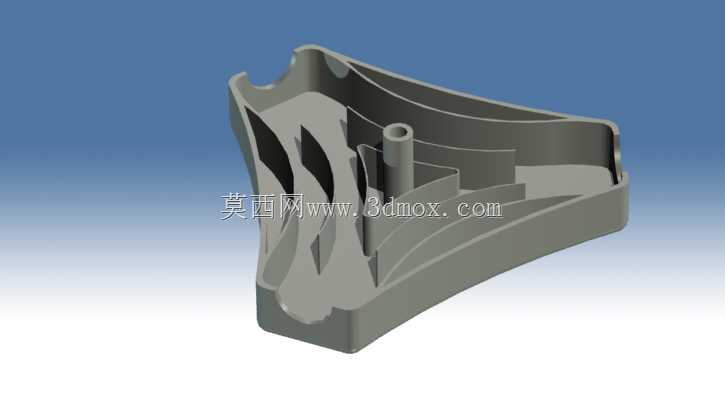

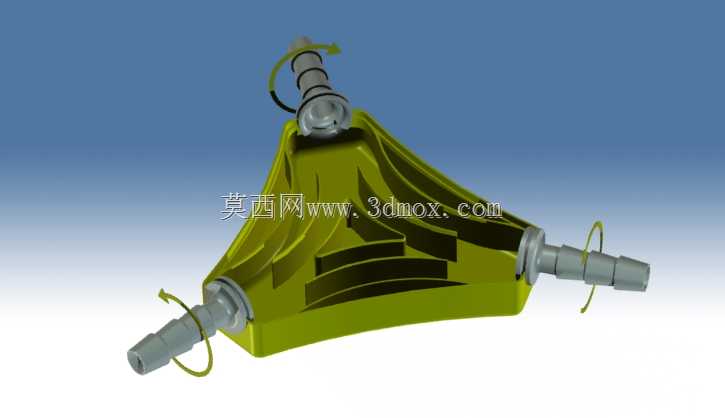

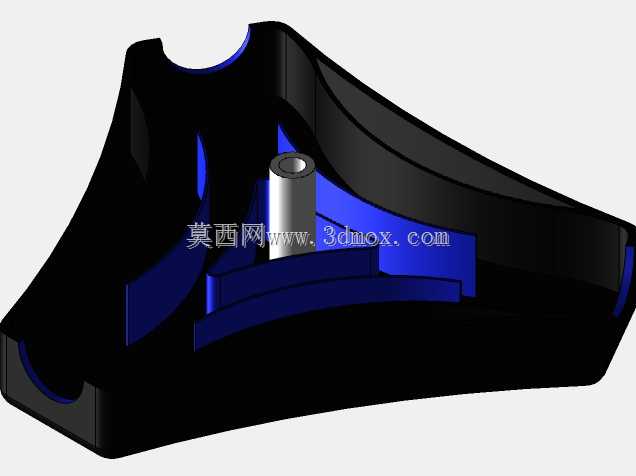

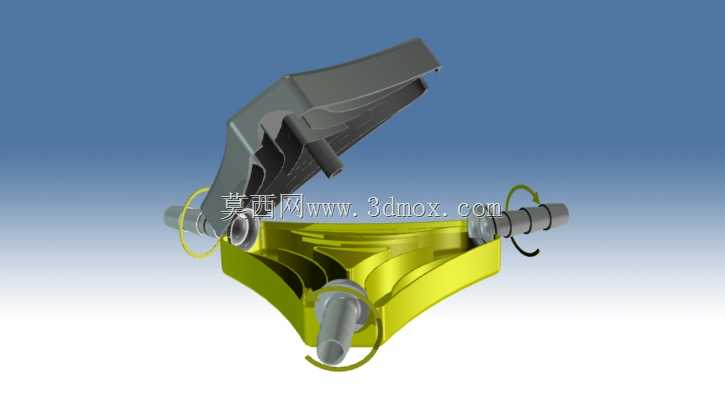

　　从结构功能来看，整体采用上下壳体扣合的分体式设计，内部设置了连续的导流曲面，没有突兀的尖角与急弯流道，气流从入口进入后会顺着导流面自然铺展，在整个流道截面内实现均匀分布，不会出现局部流速过高、涡流滞流的问题，经过流体仿真验证，流道内无明显的气流死区，两个出口全开时流量分配偏差可控制在5%以内，满足双路等流量供气的使用需求。上下壳体的配合面做了适配橡胶密封件的嵌入槽结构，既可以通过螺丝沿壳体边缘锁合固定，也能采用滑入快装的方式实现快速开合，密封槽的尺寸公差经过匹配设计，装入常规丁腈橡胶密封圈后，可实现壳体结合面的零泄漏，不会出现氧气从配合缝隙逸出的问题。

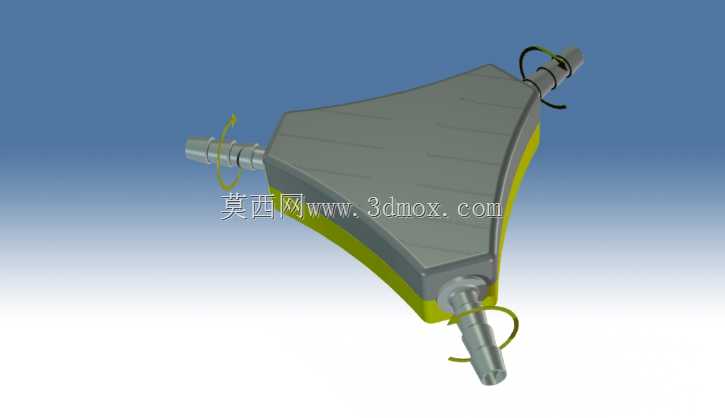

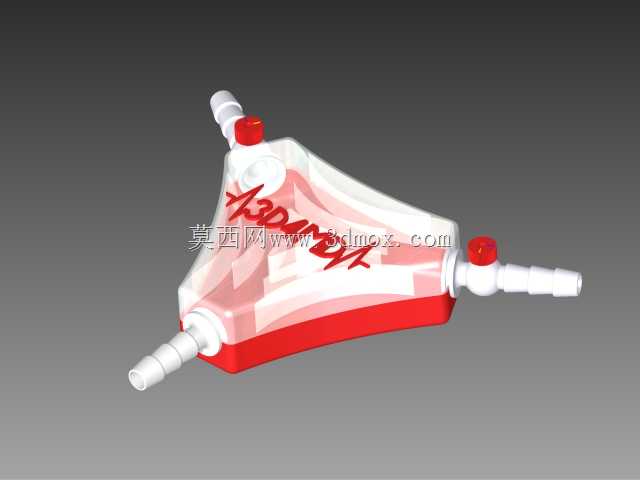

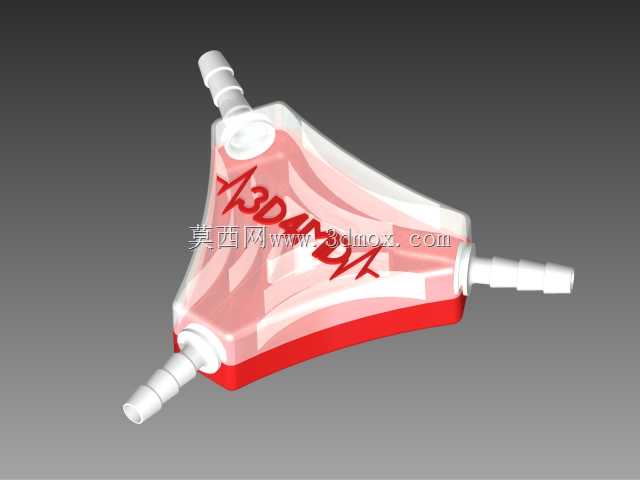

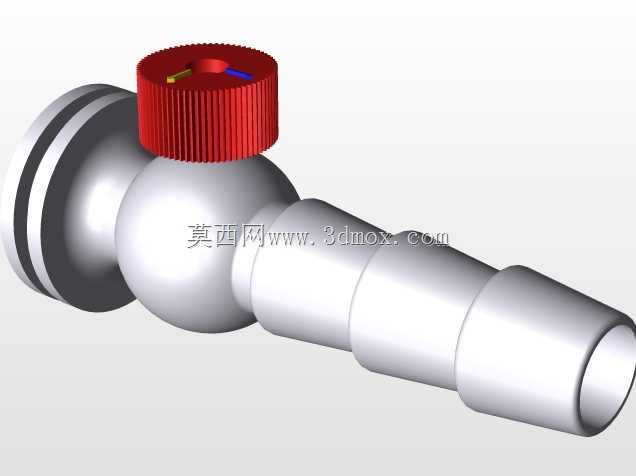

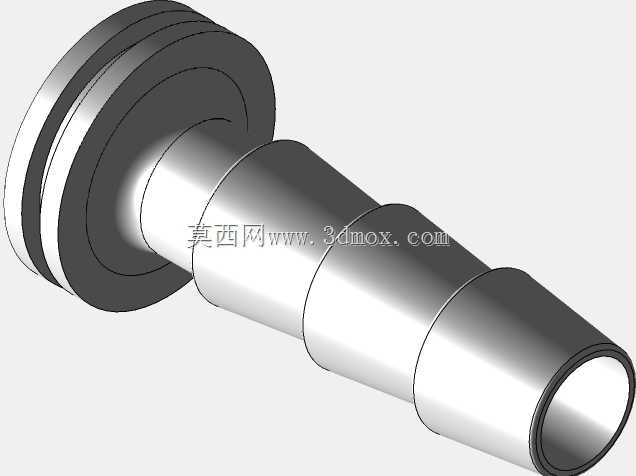

　　管路接头部分做了可更换的模块化设计，接头与壳体的配合间隙控制在0.05mm，既可以在壳体内自由旋转调整管路朝向，解决实际安装时外接管路弯折、缠绕的痛点，又不会因为间隙过大出现漏气问题。接头提供两种配置可选：一种是无阀的直通接头，接入后直接导通气路，结构简单阻力小，适合不需要单独控制单路通断的场景；另一种是集成球阀结构的接头，逆时针转动即可打开对应气路，顺时针转动即可关闭，无需额外在管路上加装独立阀门，减少了管路连接的泄漏点，用户可以根据实际使用需求，随时更换不同类型的接头，也可以根据气路流量需求更换更大通径的接头，适配不同的供气流量要求。

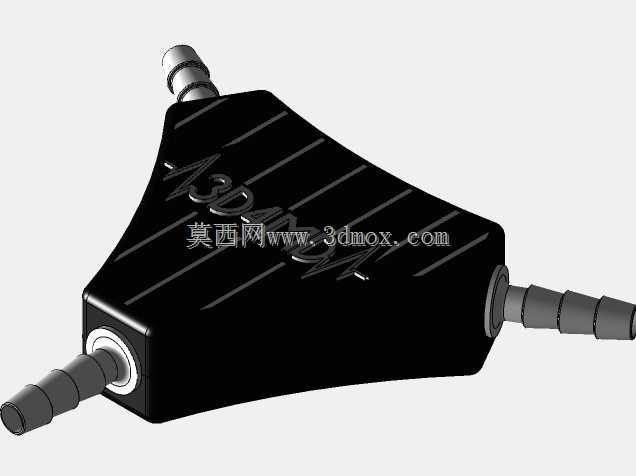

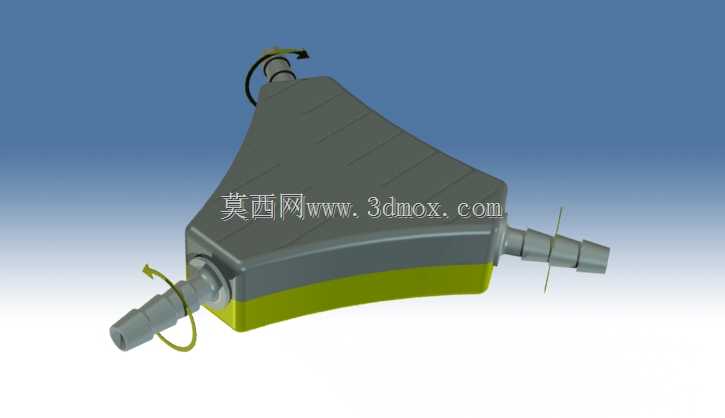

　　设计阶段充分考虑了3D打印的工艺可行性，整体拆分为五个独立部件，没有复杂的倒扣与需要大量支撑的悬空结构，打印完成后仅需简单去除支撑、打磨配合面即可完成装配，不需要额外的定制工装。安装尺寸方面，上下壳体扣合完成后，主体外形尺寸为70mm×62mm×20mm，装上管路接头后的整体组装尺寸为91.5mm×91.5mm×20mm，整体体积小巧，可以直接集成到小型制氧设备的内部气路中，不需要预留过大的安装空间。针对单路关闭的使用场景，内部流道做了特殊的圆弧过渡设计，当其中一个出口关闭时，流入该侧的气流会顺着圆弧面回流到主流道，不会在封闭侧形成高压滞流区，也不会出现气流反向冲击入口的问题，保障单路供气时的气流稳定性。

　　实际选型使用时，需要根据外接管路的直径匹配对应规格的接头，安装时先将密封圈装入壳体的密封槽内，对齐上下壳体的定位结构后，采用螺丝锁合或者滑入扣合的方式完成壳体装配，再将选好的管路接头插入壳体的安装孔，调整到合适的管路朝向即可接入气路使用，日常维护时可以直接拔出接头进行清洁或者更换，不需要拆解整个壳体，维护操作十分便捷。
