油变压器DIN42567水分持有人结构模型

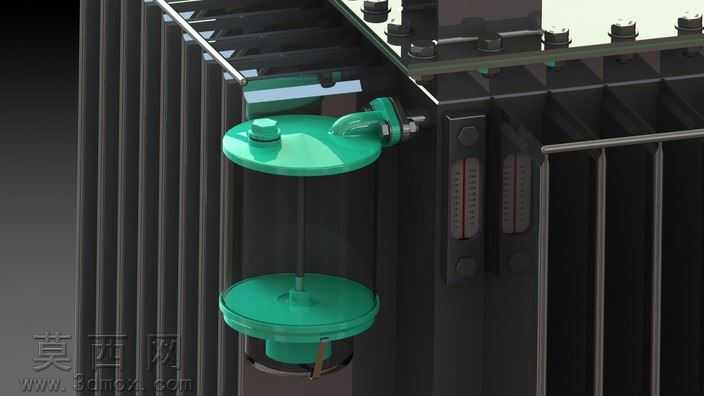

本模型基于DIN42567标准完成油变压器配套水分持有人的全参数化三维建模，整体建模过程严格遵循油浸式变压器附件的实际装配逻辑，采用自顶向下的设计思路完成各部件的层级搭建。建模初期先梳理水分持有人与变压器油箱侧壁的装配定位关系，确定上下两个储液腔的同轴度基准、与油箱连接的侧装接口的密封面尺寸，确保所有配合尺寸符合电力变压器附件的通用安装规范。模型主体的两个绿色圆盘状腔体采用回转特征建模完成，分别设置了顶部注液密封结构、中部导液连通结构、底部沉积排污结构，腔体边缘做了符合工业铸件标准的圆角过渡，避免应力集中的同时还原真实产品的压铸成型特征。与油箱连接的侧装接口部分，建模时还原了法兰密封面、紧固螺栓孔、连通管路的细节，接口旁同步搭建了变压器本体的油位计、散热翅片局部结构，清晰呈现水分持有人在变压器整机上的安装位置与相邻部件的空间避让关系。材质渲染阶段，为水分持有人的腔体部件赋予了工业环氧涂层的哑光绿色材质，还原电力设备附件的典型防护涂层质感，金属连接件、螺栓部位赋予镀锌金属材质，搭配细微的粗糙度参数模拟真实金属件的表面氧化效果，变压器散热翅片采用深灰色冷轧钢板材质，油位计的透明视窗部分设置了半透明玻璃材质与内部红色液位标识，通过光影参数调整突出不同部件的材质差异。结构设计上，模型完整还原了水分持有人的功能逻辑：上部腔体承接变压器呼吸端的冷凝水分，中部导液管将沉积水分导入下部密封腔体，避免水分进入变压器本体绝缘油内破坏绝缘性能，所有腔体的壁厚、连接部位的加强筋结构均按照实际产品的强度要求设置，可直接用于变压器附件的结构验证、装配干涉检查以及教学演示场景，建模过程中对非关键的微小倒角、商标标识做了合理简化，在保证结构准确性的前提下优化了模型面数，兼顾展示效果与文件运行流畅度。
