户外混凝土柱架设式电力变压器站

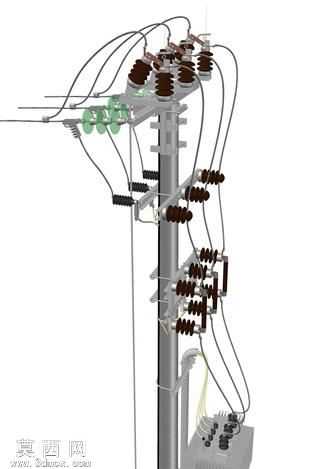

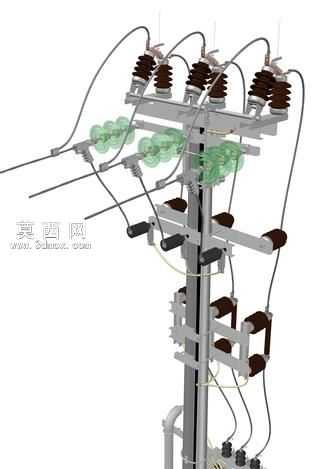

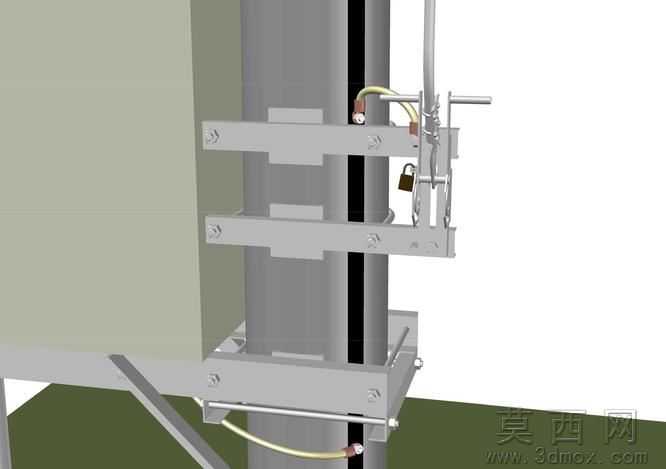

本模型为户外柱上式电力变压器站三维设计成果，建模阶段严格参照10kV架空配电线路柱上变台的通用施工规范搭建，首先以等截面混凝土电杆为核心承载基体，还原电杆的锥度、预埋穿线孔、横担固定抱箍位的精准尺寸，所有构件比例严格匹配现场施工的实际参数。建模过程中对各功能模块做了精细化拆分：顶部高压侧区域还原了跌落式熔断器、高压绝缘子、避雷器、高压引线的排布结构，清晰呈现高压端接线的相序间距与安全爬电距离；中部横担层区分了高压横担、低压横担的层级位置，还原横担与电杆连接的抱箍、螺栓、支撑斜材的结构细节，绝缘子的伞裙结构、接线端子的造型均做了写实还原；下部变压器安装区域还原了台架支撑槽钢、变压器固定支架的承重结构，清晰呈现油浸式变压器的箱体散热翅片、油枕、高低压套管、放油阀等细节结构，低压侧出线的引线、低压绝缘子、接线端子的排布完全符合低压配电出线的规范要求。材质渲染阶段针对不同构件做了差异化材质表现：混凝土电杆采用带细微骨料颗粒质感的浅灰色混凝土材质，还原户外电杆的自然风化质感；金属横担、抱箍、支架采用热镀锌钢材材质，表现镀锌层的亚光金属质感与细微的锌花纹理；变压器箱体采用深灰色哑光金属材质，散热翅片做了细微的凹凸质感处理，还原设备外壳的漆面质感；绝缘子采用高透的棕褐色陶瓷材质，表现陶瓷釉面的光滑反光特性；电力引线采用黑色橡胶绝缘材质，还原线缆外皮的哑光橡胶质感。设计思路上以还原真实柱上变台的功能结构为核心，既保证整体结构的装配逻辑准确，所有构件的连接关系符合现场安装的实际流程，也兼顾了视觉呈现的写实度，可用于配电施工培训、电力场景可视化、户外配电设施方案展示等场景，模型各部件均为独立可编辑结构，可根据不同容量变压器、不同杆型的设计需求调整对应构件的参数，适配不同的柱上变台设计方案。
