金属线材成型风扇防护烤架结构设计

　　日常做散热系统配套结构设计时，这类兼具防护与置物功能的金属线材构件，往往是容易被忽略但直接影响使用体验的细节部件。从实际应用场景来看，这类构件首先承担轴流风扇出风侧的防护功能，在桌面散热设备、小型工控机箱、嵌入式散热模组的外露风扇位，能避免异物直接触碰高速旋转的扇叶，降低设备运行过程中的安全隐患，同时在小功率热风循环场景下，平整的网面可以直接作为小型置物烤架使用，利用风扇带出的热风完成小件物料的烘干、加热工序，不用额外加装独立置物结构，压缩整套设备的装配空间。

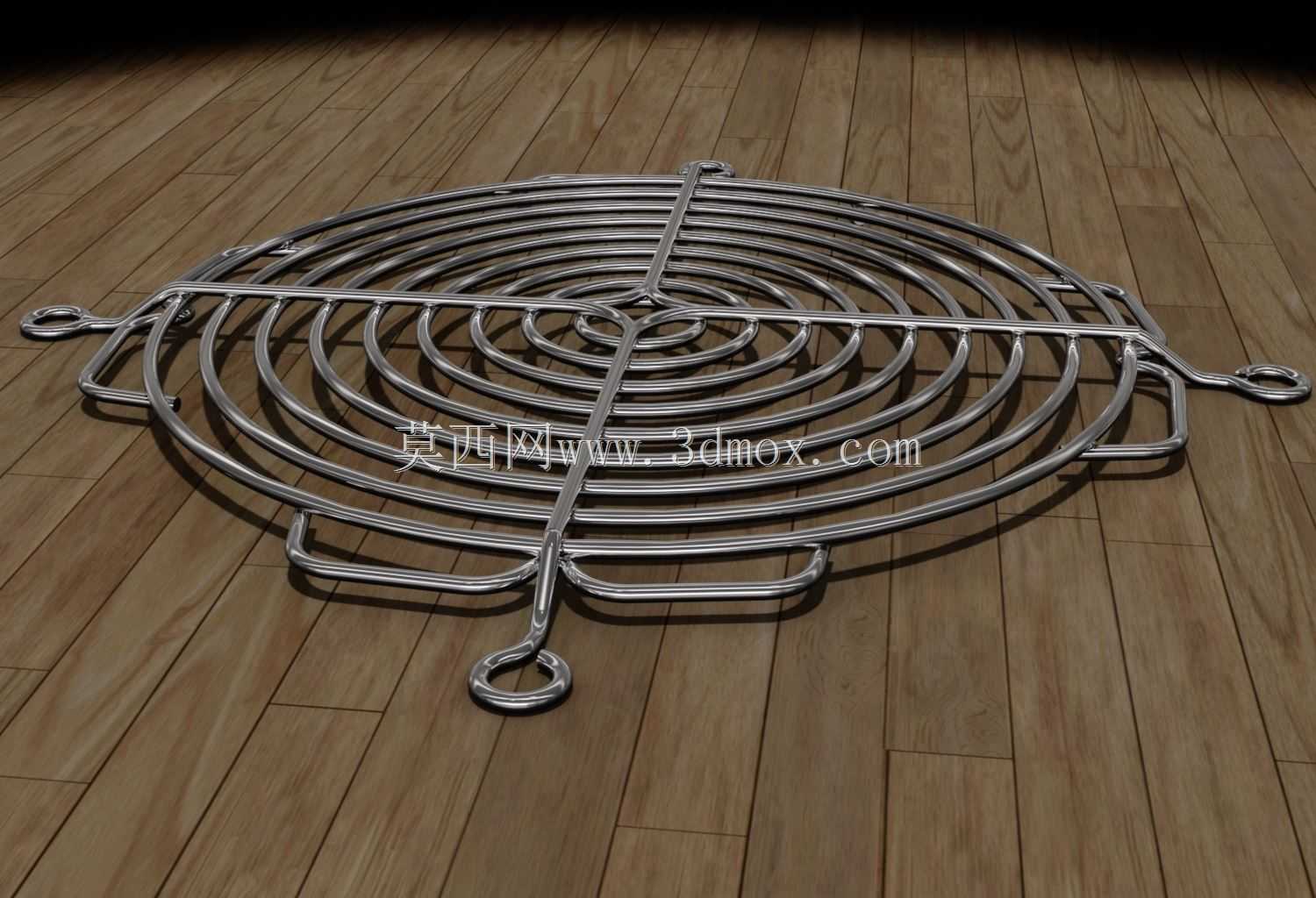

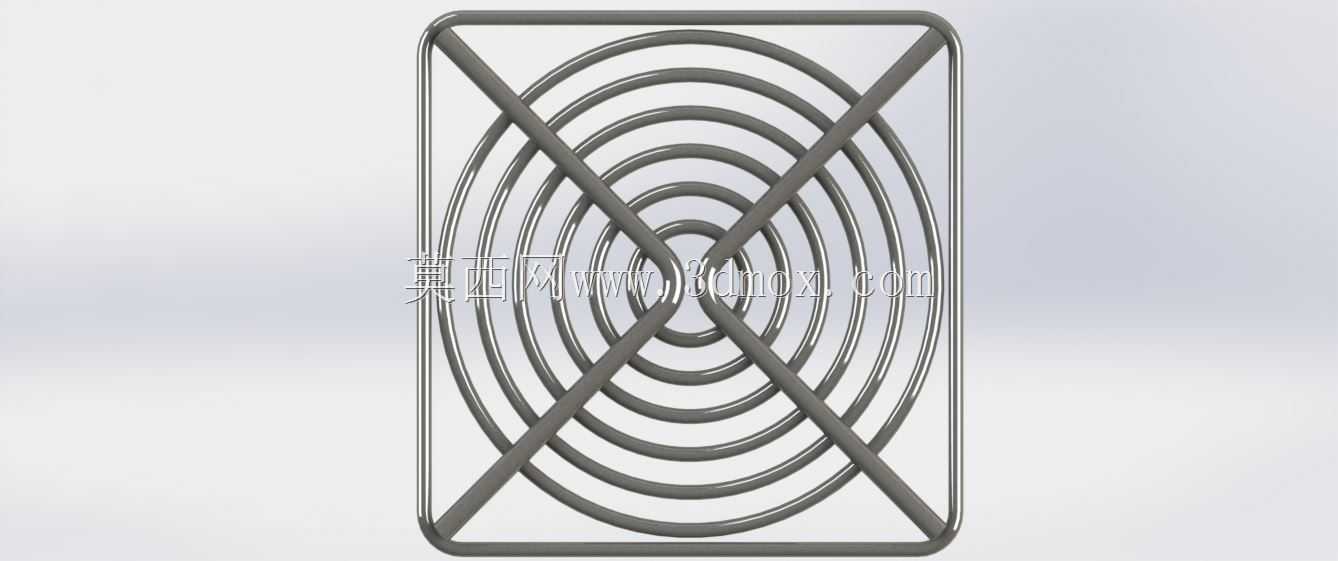

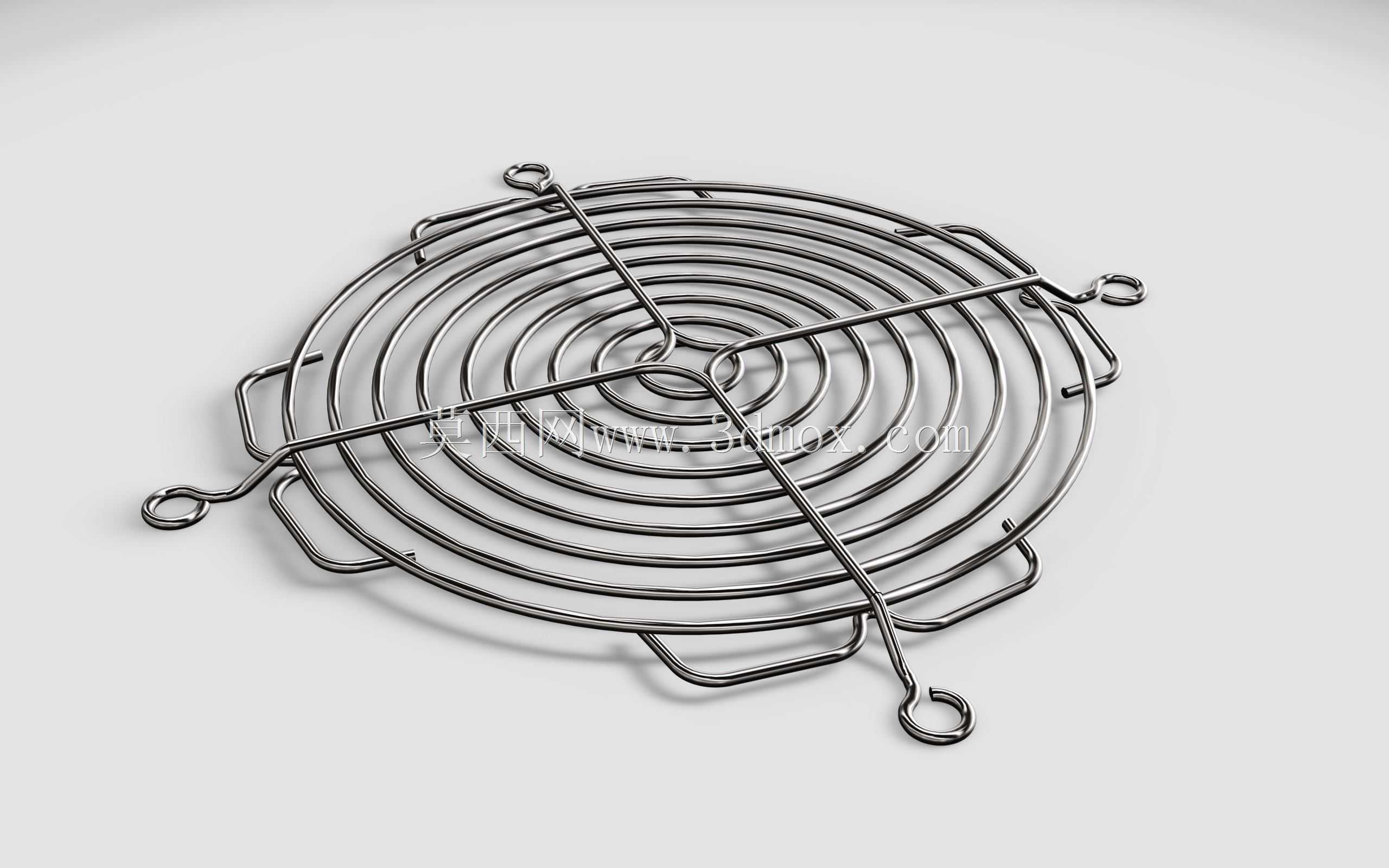

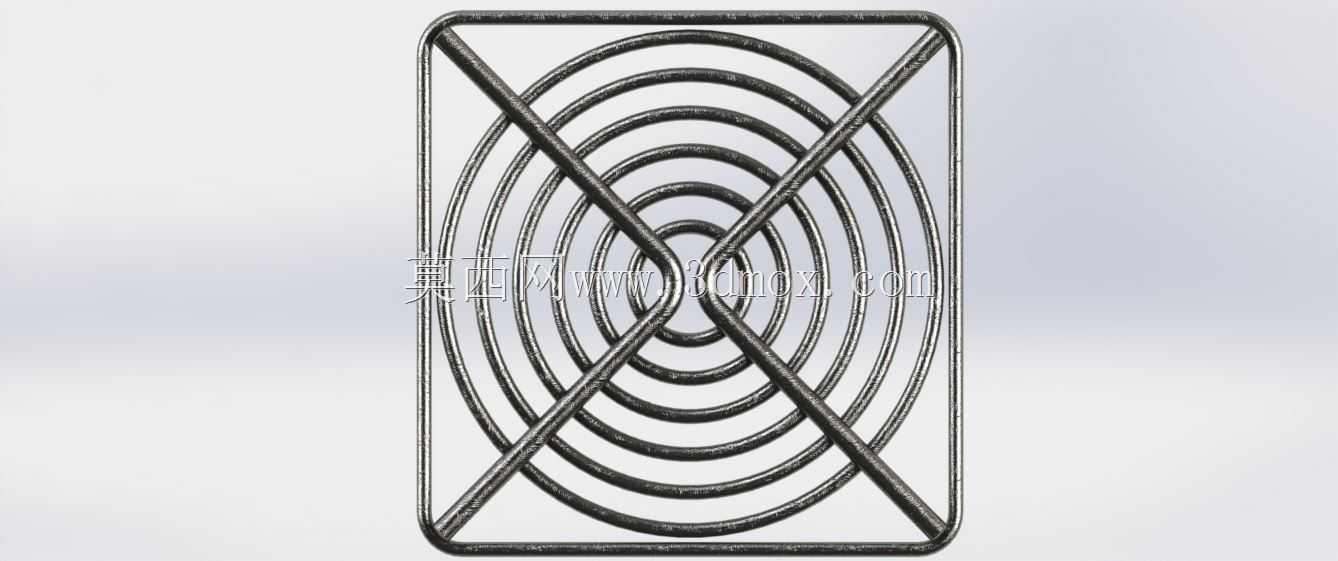

　　从功能特性上看，整架采用等径金属线材弯折成型，主体部分由同心环状排布的线材构成支撑面，径向分布的直筋条将所有环向线材串联固定，所有线材的衔接位置采用碰焊工艺连接，焊后打磨焊点保证表面无凸起毛刺，不会出现勾挂线缆、刮伤操作人员的问题。环向线材的排布间距经过反复校核，既不会因为间距过大导致手指、细小零件误入扇叶区域，也不会因为间距过小增加风阻，影响风扇的出风效率，实际测试下网面整体的通风率可以保持在85%以上，对散热风流的阻碍控制在极低水平。架体边缘设置的四个挂耳结构，直接采用线材末端弯折成型，挂耳的内孔尺寸匹配常用的风扇安装螺丝规格，安装时可以直接将网架对齐风扇四角的安装孔位，和风扇一同锁附在设备壳体上，不需要额外设计网罩的固定结构，减少装配工序的零件数量。边缘处向上弯折的支撑脚，让网面和风扇扇叶之间保留足够的安全间隙，避免网面受外力变形后触碰扇叶产生异响甚至打坏扇叶，同时支撑脚的高度也刚好满足作为烤架使用时的置物空间需求，放置小件物品时不会直接贴死网面，保证热风可以在物料下方循环流通。

　　设计过程中首先要匹配对应风扇的安装边界，架体的整体外径要比风扇的外框尺寸大出3-5mm，完全覆盖风扇的出风区域，避免出现防护盲区。挂耳的中心距严格对应标准风扇的安装孔位尺寸，不管是80mm、120mm还是140mm规格的适配款，孔位公差控制在±0.2mm以内，保证安装时可以顺利对齐螺丝孔，不会出现偏位无法锁附的问题。线材的直径选择需要兼顾结构强度与通风效率，直径过小的线材容易受外力碰撞变形，失去防护作用，直径过大则会增加网面的挡风面积，一般根据适配风扇的尺寸选择1.2mm-2mm直径的金属线材，表面做电镀防锈处理，适应潮湿、多尘的使用环境，长期使用不会出现锈渍掉落污染设备内部的问题。

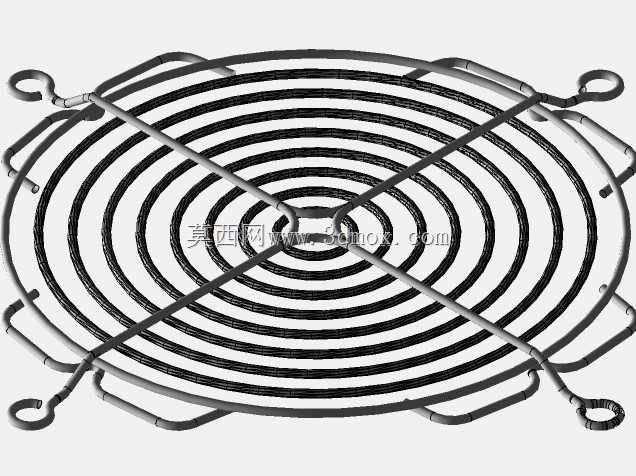

　　实际建模时需要注意所有弯折位置的圆角处理，线材弯折处的内圆角半径不小于线材直径的1.5倍，避免弯折位置出现应力集中，在受到外力冲击时发生断裂。环向线材的排布从中心向外逐渐调整间距，中心区域对应扇叶轮毂的位置可以适当缩小间距，因为该区域没有有效风流，加密线材不会影响通风效果，还能提升中心位置的结构强度，避免中心位置受外力凹陷变形。径向筋条的数量一般设置为4根，呈十字交叉分布，在保证整体结构平整度的前提下，尽可能减少筋条对风流的阻挡，筋条和环向线材的连接位置要保证完全贴合，焊接后不会出现虚焊导致的线材松动，网面整体的平面度控制在0.5mm以内，安装后不会和扇叶产生运动干涉。

　　这类构件在实际选型时，除了匹配安装尺寸，还要确认使用场景的温度要求，如果是用于热风烘干类的场景，要选择耐高温的表面处理层，避免长期高温下镀层脱落，普通散热防护场景下常规镀锌处理即可满足使用需求。网架的整体重量控制在几十克级别，不会给风扇安装位带来额外的负重负担，装配后和风扇外框贴合紧密，不会因为风扇运行产生的振动出现共振异响。
