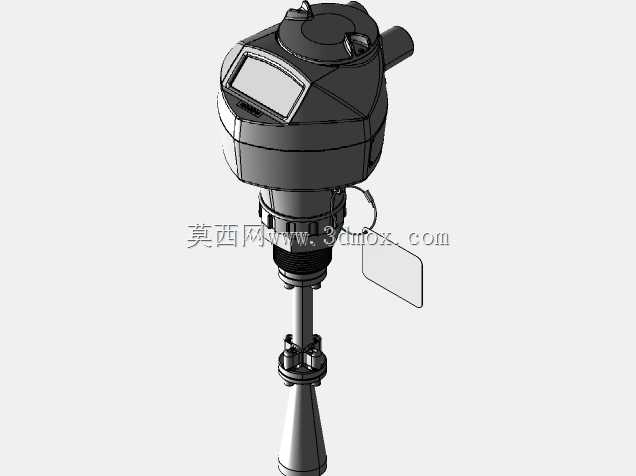

西门子SITRANSLR250雷达物位计结构设计

　　在化工、电力、冶金、粮油仓储等行业的连续物位测量场景中，非接触式雷达测量设备一直是固体料仓、液体储罐工况下的核心检测部件，本次呈现的SITRANSLR250高频雷达物位计结构，完全围绕现场恶劣工况的适配性展开设计。从实际使用场景出发，这类设备常被安装在高达数十米的储料仓顶部，需要耐受仓内粉尘弥漫、介质挂壁、温度波动、罐内压力变化等复杂条件，因此结构设计的优先级首先是防护可靠性，其次才是测量性能的结构支撑。

　　从结构组成来看，上部的电子仓壳体采用隔爆型铝合金压铸结构，壳体壁厚满足隔爆间隙的设计要求，所有接合面的加工精度、间隙宽度都符合防爆壳体的设计规范，能够在存在易燃易爆气体、粉尘的危险区域安全使用。电子仓顶部集成了就地显示操作模块，显示屏采用倾斜式布局，操作人员站在仓顶平台无需过度俯身就能清晰读取测量数值，配套的操作按键采用嵌入式硅胶密封结构，避免现场粉尘、水汽渗入电子仓内部。电子仓侧面预留了电气接口，采用标准的电缆格兰头安装结构，支持现场布线时的密封处理，兼顾不同规格铠装电缆、非铠装电缆的接入需求，接线腔与主电子腔之间设置了隔离密封结构，避免接线端的潮气侵入核心电路板区域。

　　电子仓下方的过程连接部分，采用了标准的螺纹加卡箍复合安装结构，既可以直接拧在储罐预留的内螺纹安装座上，也可以配套法兰片适配不同的储罐开口尺寸，安装过程中不需要额外定制复杂的转接件，能够适配绝大多数工业现场的预留安装接口。天线部分采用锥形喇叭口结构，这种结构设计能够将高频微波信号以更小的发射角聚拢输出，减少仓内障碍物、仓壁反射带来的虚假回波干扰，喇叭口的锥角、长度参数经过匹配优化，既保证信号的聚焦效果，又控制整体安装长度，避免安装后天线部分伸入仓内过长被下落的物料砸损。天线与电子仓的连接部位设置了耐高温密封结构，能够耐受储罐内传导上来的高温，避免热量直接传递到电子元器件区域，延长电路部分的使用寿命。

　　设备侧面还设计了外挂式的金属铭牌安装位，采用折弯式不锈钢铭牌支架，不会因为长期户外使用出现铭牌脱落、字迹腐蚀模糊的问题，现场巡检人员可以直接核对设备参数、位号信息。整个设备的重量分布经过优化，重心落在过程连接的轴线上，安装时单人就可以完成吊装对位，不需要额外的配重支撑结构，降低高空作业的安装难度。从安装边界来看，设备安装时需要保证喇叭口天线下方没有遮挡物，距离仓壁的最小距离要满足信号发射角的避让要求，避免仓壁的固定反射信号干扰正常测量；电气接线的弯曲半径要符合电缆的敷设要求，避免格兰头处的电缆因为过度弯折出现密封失效。

　　在结构细节处理上，所有外部棱角都做了圆弧过渡处理，避免现场安装维护时划伤操作人员，壳体表面采用静电喷塑工艺，耐受户外紫外线照射、化工区域的腐蚀性气体侵蚀，长期使用不会出现涂层脱落、壳体锈蚀的问题。电子仓的上盖采用螺纹旋合加密封圈的结构，打开上盖进行参数调试时，上盖不会直接掉落，配套的防脱挂绳能够将上盖挂在壳体侧面，方便高空作业时的操作。天线部分的材质选用了抗挂料的聚四氟乙烯与不锈钢复合结构，即使测量粘附性较强的介质，也不容易在天线表面形成厚的挂料层，减少日常维护的清理频次，降低运维人员的高空作业风险。

　　从设计思路的底层逻辑来看，这款物位计的结构没有追求冗余的复杂功能，所有结构设计都围绕现场安装便捷、运行可靠、维护简单三个核心需求展开，没有多余的装饰性结构，每一处结构特征都对应实际工况下的具体需求：比如倾斜的显示屏对应现场读表的操作视角，隔爆壳体对应危险区域的使用要求，锥形喇叭天线对应强粉尘、多干扰的料仓测量场景，复合过程连接对应不同现场的安装接口差异。对于结构设计从业者来说，这类工业仪表的建模过程，不能只还原外观曲面，更要理解每一处结构对应的工况需求，才能在后续的同类产品设计中，做出真正符合现场使用要求的结构方案，避免出现外观好看但现场无法安装、防护失效、维护困难的问题。在建模过程中，需要重点关注各个配合面的尺寸公差、安装接口的标准尺寸、重心位置的分布，这些参数直接决定了模型导出后用于实际生产、安装模拟时的可用性，而不是仅做外观的视觉还原。
