铝型材框架立柱式数控铣床结构设计

　　这款立柱式数控铣床的结构方案，核心采用工业铝型材作为主体框架基材，区别于传统铸铁床身的厚重设计，在小批量试制、教学演示、小型加工坊的场景下具备独特的适配性。从实际应用场景来看，这类轻量化铣床主要面向非金属材料、软质金属的小余量切削加工，比如环氧板材、工程塑料、软铝件的轮廓铣削、钻孔、简单型腔加工，无法承担钢件大切深重载切削任务，设计之初就明确了轻载加工的定位，避免了不必要的结构冗余。

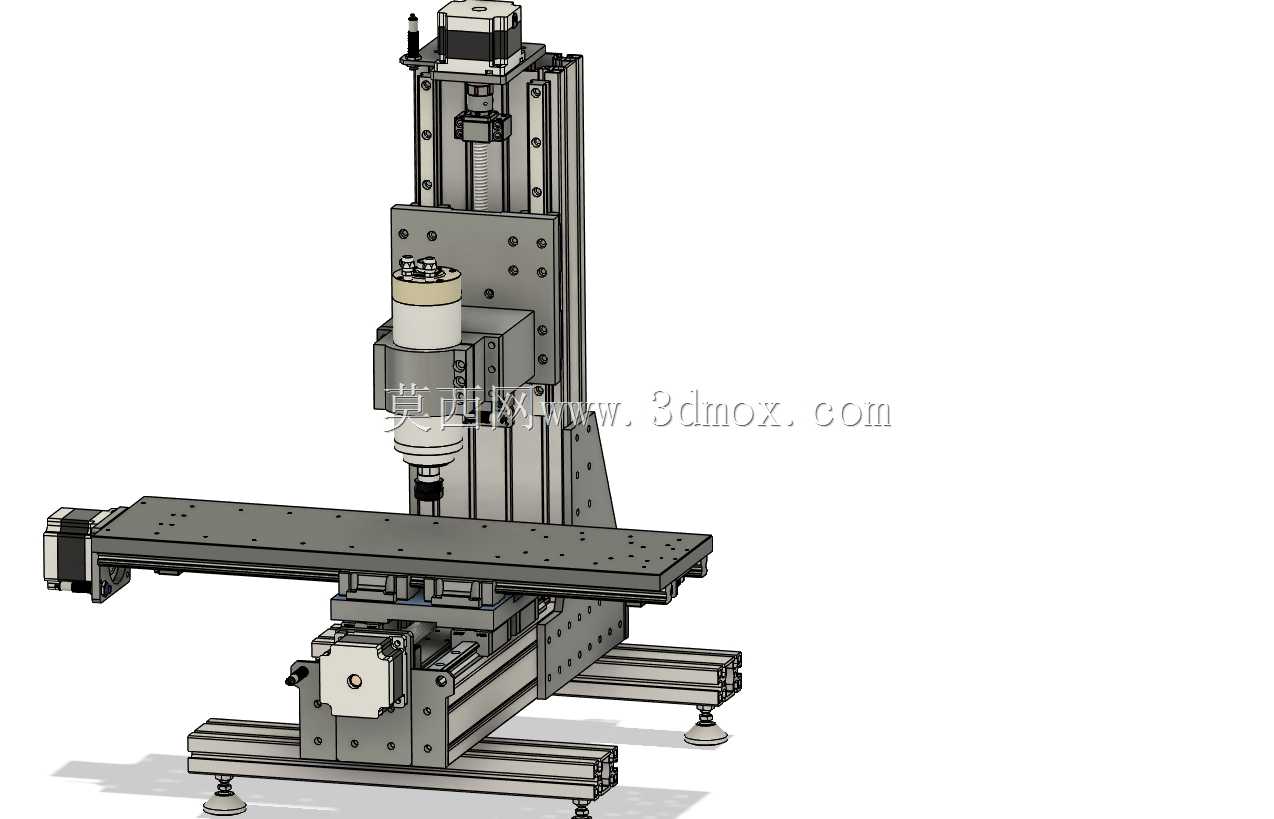

　　从功能特性上看，设备采用立式立柱布局，Z轴主轴组件沿立柱导轨做垂直进给运动，X轴带动工作台做横向进给，Y轴带动滑台做纵向进给，三轴均采用滚珠丝杠搭配直线导轨的传动组合，进给端配置步进电机提供驱动力，主轴采用高速电主轴单元，可适配不同直径的铣刀、钻头等切削刀具，满足常规小型零件的多工序加工需求。床身底部配置可调式支撑脚，可在安装时调整设备水平度，抵消安装地面的平面度误差，保证三轴运动的平面度与垂直度精度。

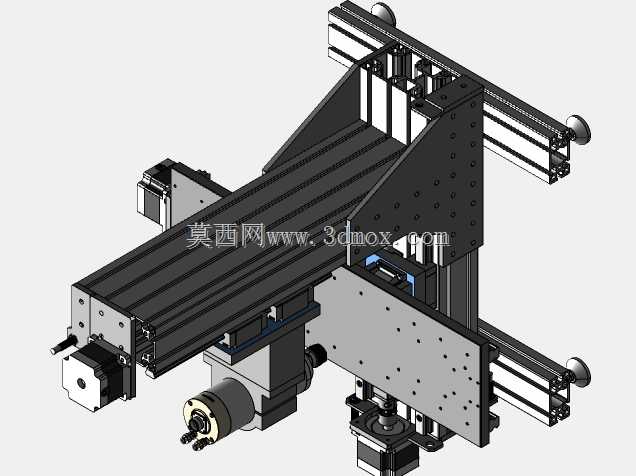

　　设计思路上，主体框架选用标准工业铝型材拼接，一方面是利用铝型材的标准件特性，无需开模铸造，可快速裁切组装完成机架搭建，大幅缩短原型机的制作周期，同时铝型材的T型槽结构可灵活调整导轨、行程开关、拖链等附件的安装位置，便于后期根据加工需求调整轴行程或者拓展附加组件；另一方面，设计方案中提到柱体采用环氧花岗岩树脂浇注填充，是在铝型材框架的基础上提升结构阻尼特性，抵消铝型材本身刚性不足、易产生切削振动的缺陷，兼顾轻量化与加工稳定性，相比纯铸铁床身，整体重量降低60%以上，便于设备的搬运与工位调整，适合小型加工场地频繁转场的使用需求。

　　从安装边界与尺寸适配来看，这类小型立式铣床的占地面积控制在1.2米长、0.8米宽的范围内，整体高度约1.6米，不需要专门的设备基础，普通硬化地面即可安装使用，车间内布置时只需预留前后各0.5米的操作与维护空间，侧面预留电控柜安装位置即可。工作台面采用标准T型槽结构，可适配通用的平口钳、简易夹具等工装，最大装夹工件尺寸控制在400毫米×300毫米×200毫米范围内，完全覆盖小型手板件、教学实训零件、定制化小五金件的加工尺寸需求。

　　结构细节上，三轴的导轨安装面均在铝型材拼接后做二次铣削加工，保证导轨安装的直线度与平行度，丝杠两端采用支撑座固定，预紧后消除反向间隙，提升进给运动的定位精度；主轴安装座采用整块铝合金铣削成型，保证主轴与Z轴导轨的平行度，避免加工时出现锥度误差；拖链采用全封闭轻型拖链，收纳三轴的电机线缆与主轴动力线，避免运动过程中线缆磨损，同时保持设备外观整洁。整体结构没有复杂的铸造件，所有零部件均可通过标准件采购与简单机加工完成制作，非常适合设备爱好者、小型加工主体自行搭建调试，也可作为数控设备教学的实操案例，帮助学习者理解立式铣床的三轴运动逻辑、结构组成与装配要点。在实际使用中，可根据加工需求调整主轴功率、电机扭矩参数，拓展冷却系统、吸尘系统等附加组件，适配不同材料的加工需求，比如加工木质、塑料件时加装吸尘装置收集切屑，加工铝件时加装微量润滑系统延长刀具寿命，整体结构的拓展性较强，可根据实际使用场景做针对性的功能调整。
