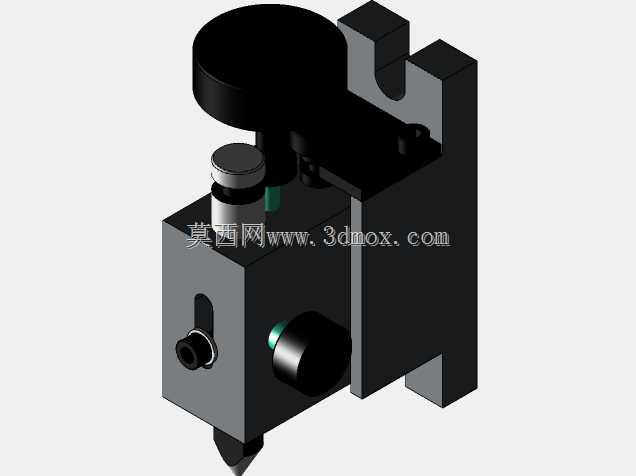

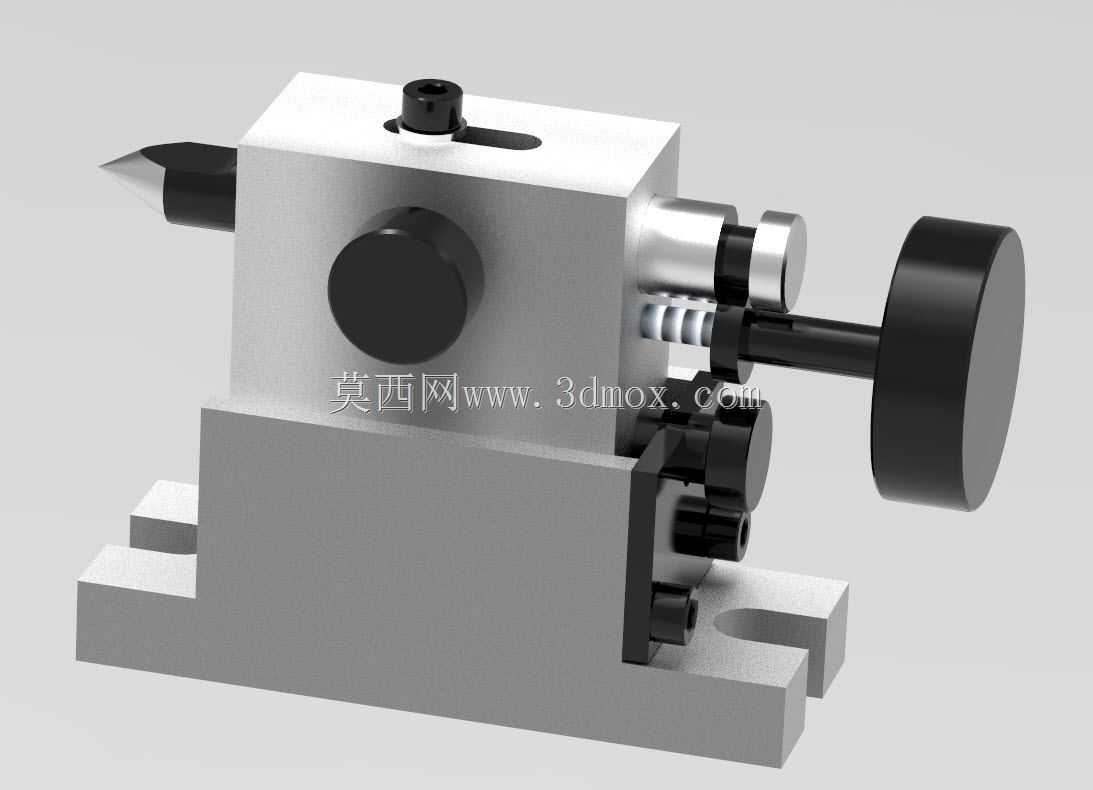

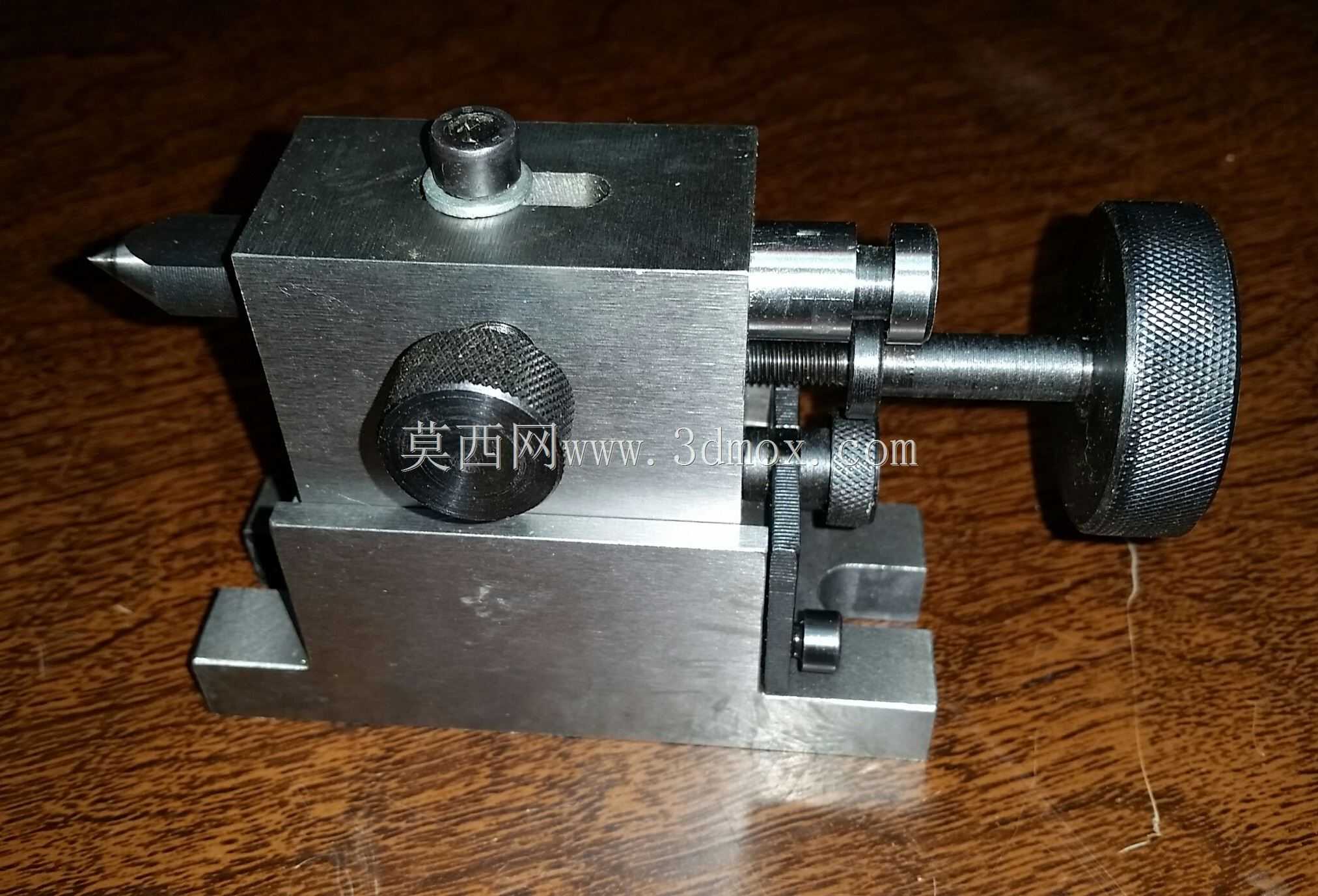

小型车床配套4寸回转工作台尾座结构

　　在小型台式车床、教学实训车床的回转加工场景里，这类适配4寸转台的尾座是完成轴类、盘套类零件顶持加工的核心配套部件，日常多用于小五金零件修配、教学演示加工、小型精密零件试制的工位，能配合回转工作台完成工件的同轴顶持，避免细长工件在车削、分度钻铣工序中出现悬臂挠曲变形。从实际使用逻辑来看，该尾座的核心功能是提供可调节的轴向顶紧力，前端的莫氏锥孔适配标准活顶尖，顶持端的锥尖设计能适配带中心孔的工件，顶持行程通过侧置的手轮驱动内部丝杆副实现进给，手轮旁的刻度环可辅助操作人员判断进给量，控制顶持力的大小，避免顶持力过大造成工件中心孔变形或是顶持力不足导致加工时工件窜动。尾座主体的锁紧结构分为两部分，一是顶持轴的位置锁紧，

　　顶部的锁紧旋钮可在顶持位置调整到位后压紧顶持轴，防止加工过程中轴体回缩；二是底座的槽位锁紧，底座下方开设的两个平行T型槽安装位，可配合T型螺栓将尾座固定在工作台的对应T型槽上，安装时需保证尾座顶尖轴线与转台主轴轴线的同轴度，误差需控制在0.02mm以内，否则会出现工件顶持偏斜、加工锥度超差的问题。设计层面上，该尾座的整体结构采用分体式布局，上部的尾座主体与下部的安装底座通过结合面定位，可通过结合面的调整垫片微调尾座的中心高度，适配不同中心高的4寸回转工作台，避免因转台制造误差导致的轴线不等高问题。内部的进给丝杆采用梯形螺纹传动，具备自锁特性，即便不锁紧顶部旋钮，也能承受一定的轴向顶持力，不会在加工振动下出现自行退针的情况；

　　手轮与丝杆的连接部位设置了推力轴承，能降低转动手轮时的阻尼，即便是顶持力较大时也能顺畅转动手轮调整位置。从安装边界来看，尾座底座的总宽度适配小型工作台的槽间距，两个安装槽的中心距与常规4寸转台的安装槽位匹配，安装时尾座的前后调整行程可覆盖长度150mm以内的工件顶持需求，顶尖的最大伸出量为30mm，足够适配不同长度工件的顶持间隙调整。日常使用中，尾座的导轨面需定期涂抹润滑脂，减少顶持轴伸缩时的磨损，锁紧机构的压紧块需定期检查磨损情况，若出现锁紧打滑需及时调整压紧螺钉的预紧力，保证锁紧可靠性。这类小型尾座相比大型车床尾座，结构更紧凑，重量更轻，适合在小型台式设备上安装使用，不会占用过多工作台面空间，同时保留了工业级尾座的核心功能，

　　顶持精度可满足小型零件的精加工需求，在小型加工车间、职业院校实训工位、个人DIY加工场景中都有广泛的应用，能有效拓展小型回转工作台的加工范围，让原本只能装夹盘类零件的转台可以稳定装夹轴类零件，完成分度铣削、偏心加工、小直径轴类车削等工序。
