住宅入口玻璃雨棚结构三维设计

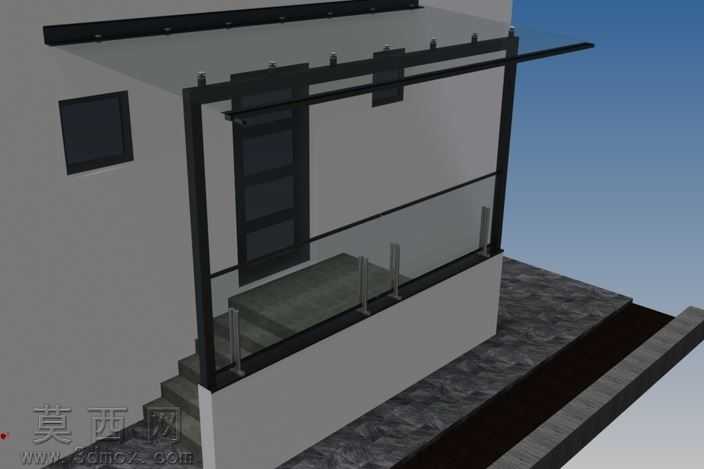

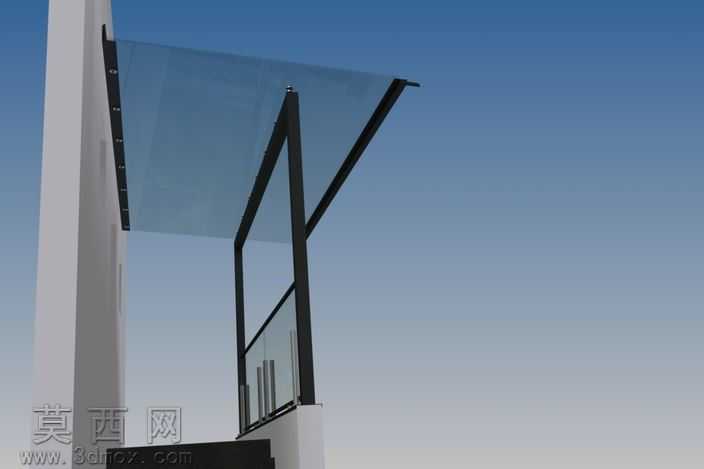

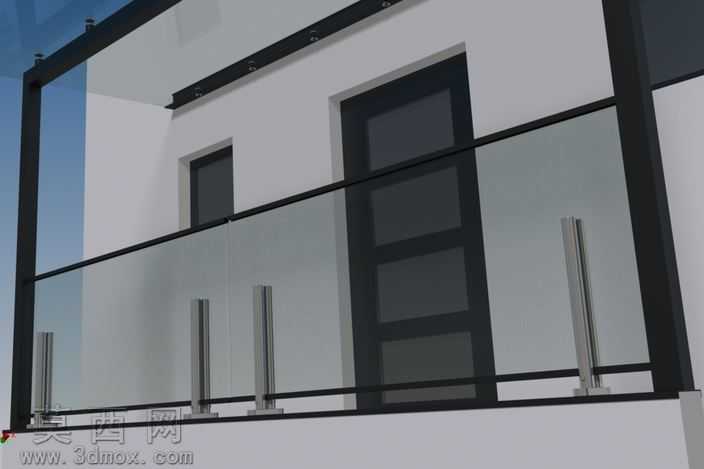

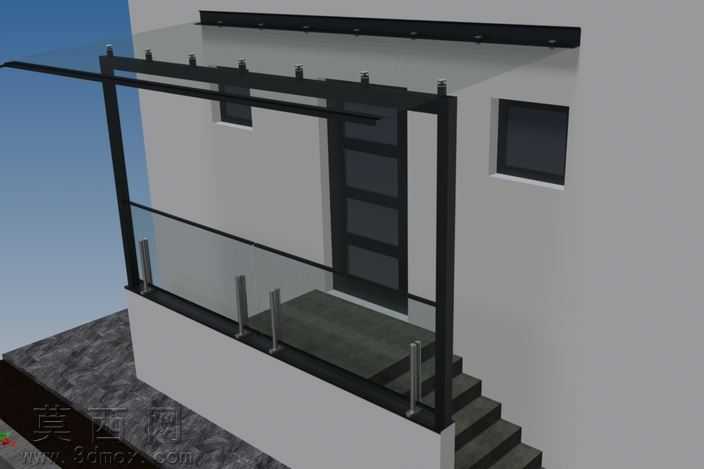

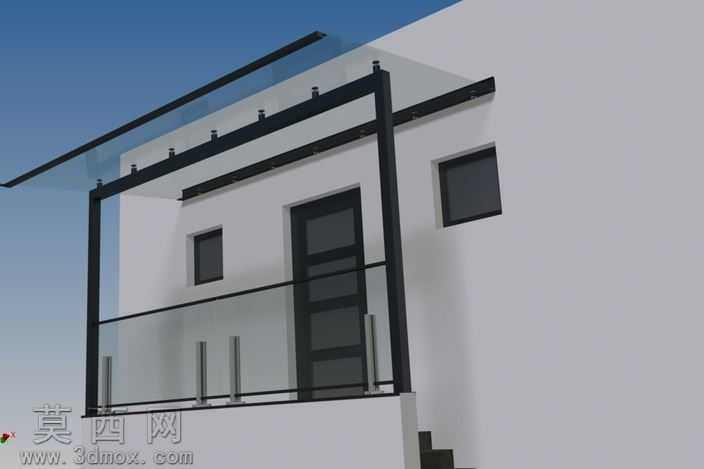

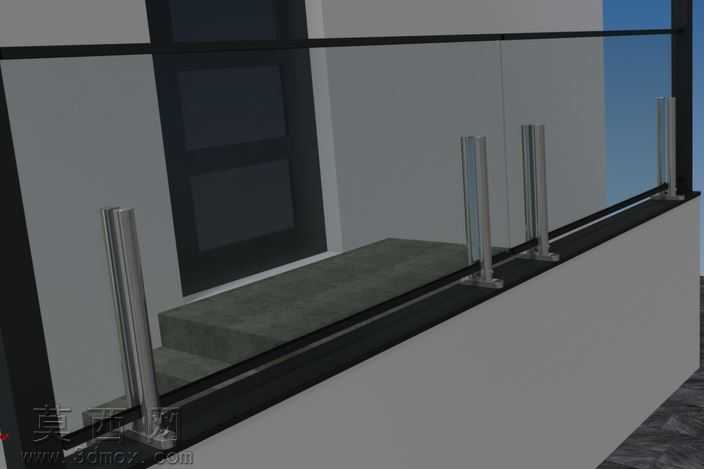

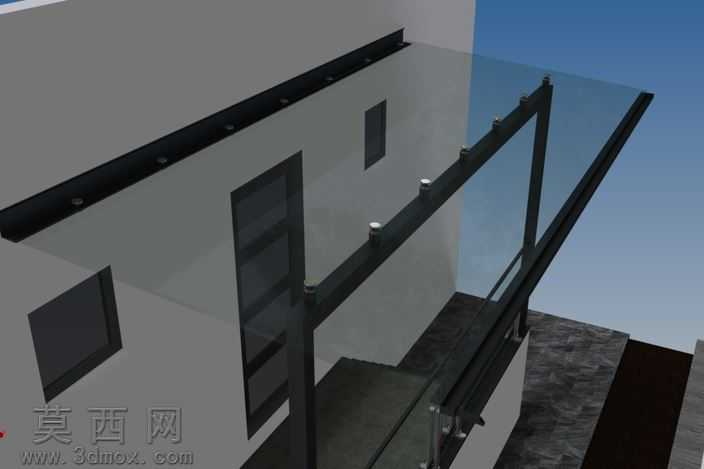

本作品为住宅入口处的玻璃雨棚三维建模设计，整体采用Autodesk Inventor完成全参数化建模与装配搭建，建模过程严格遵循实际建筑构件的尺寸逻辑与装配关系，确保各部件的干涉检查全部通过，可直接用于后续的结构验算与加工参考。模型主体分为两大结构模块，分别是黑色金属支撑框架与透明玻璃围护面板，支撑框架采用矩形截面型钢搭建主悬挑梁，沿建筑外墙水平布置的固定梁通过膨胀螺栓点位与墙体完成刚性连接，悬挑梁向外延伸出合理的挑出长度，满足入口区域的遮雨防护范围需求；框架上设置等距分布的玻璃固定夹具，夹具与钢梁之间通过螺栓连接预留微小调节间隙，适配玻璃安装时的公差调整，避免硬接触导致的玻璃应力破损。玻璃面板采用超白钢化夹胶玻璃的材质设定，渲染阶段为玻璃材质添加了真实的透射、反射与折射参数，还原清玻通透的视觉效果，同时为金属框架赋予哑光黑色喷塑的材质属性，模拟户外金属构件的表面质感，搭配建筑外墙的浅灰色涂料材质、地面的仿石砖材质，完成写实场景的渲染输出。设计过程中充分考虑户外使用的结构合理性，悬挑梁的截面尺寸经过受力逻辑推演，搭配斜向辅助支撑杆件分担悬挑荷载，避免长期使用出现结构变形；玻璃板块之间预留合理的打胶间隙，满足实际施工时的密封防水需求，整体造型简洁利落，在实现入口遮雨、防高空坠物防护功能的同时，不会遮挡建筑立面的采光效果，与现代简约风格的住宅外立面形成协调的视觉搭配。模型的所有零部件均保留完整的建模特征树与装配约束关系，可根据实际项目的入口尺寸、挑出长度需求快速修改参数调整整体规格，适配不同尺度的住宅入口、商业门店入口的雨棚设计参考，也可用于建筑可视化场景的构件素材使用。
