户外模块化玻璃围挡公共吸烟亭结构设计

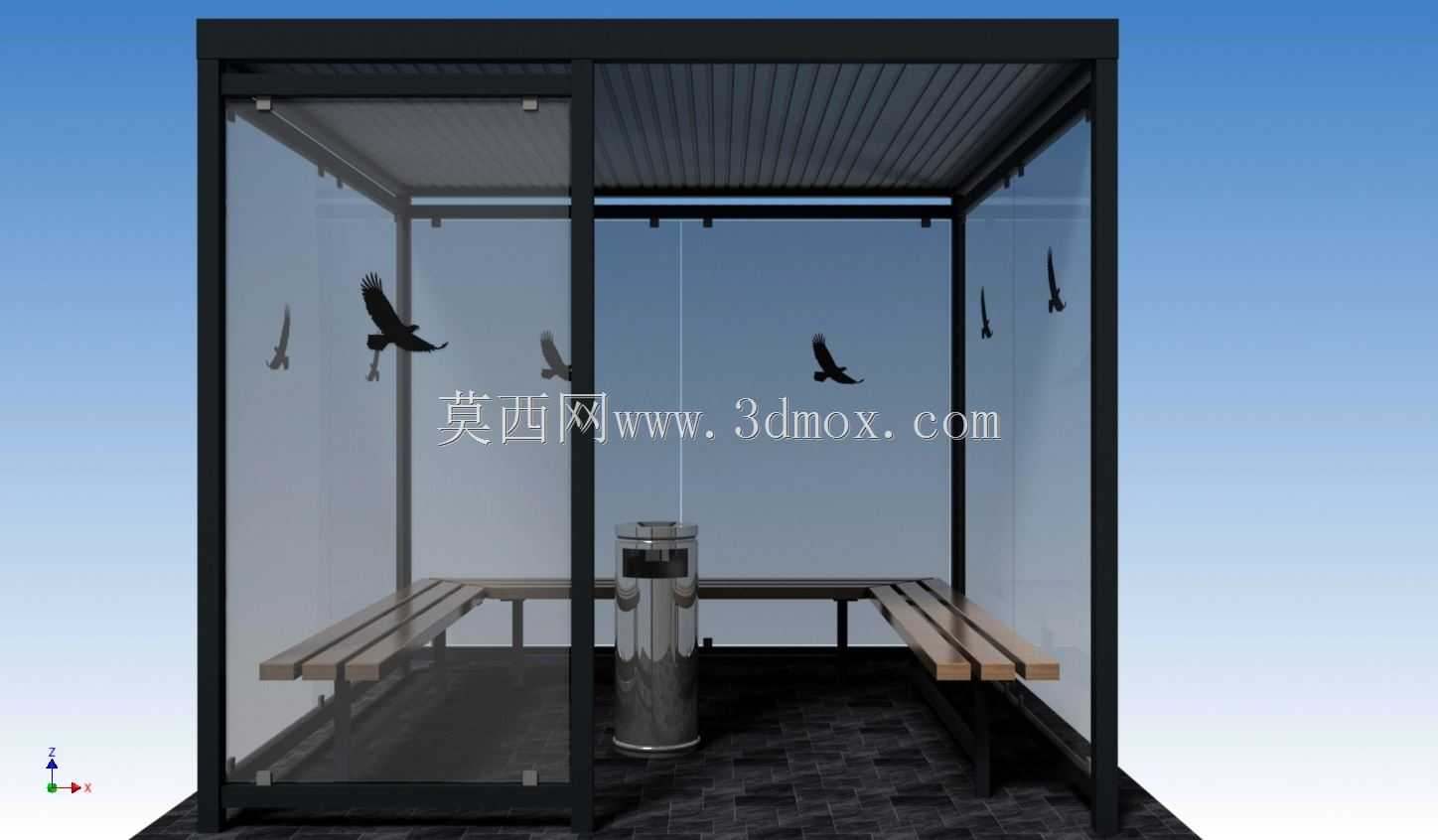

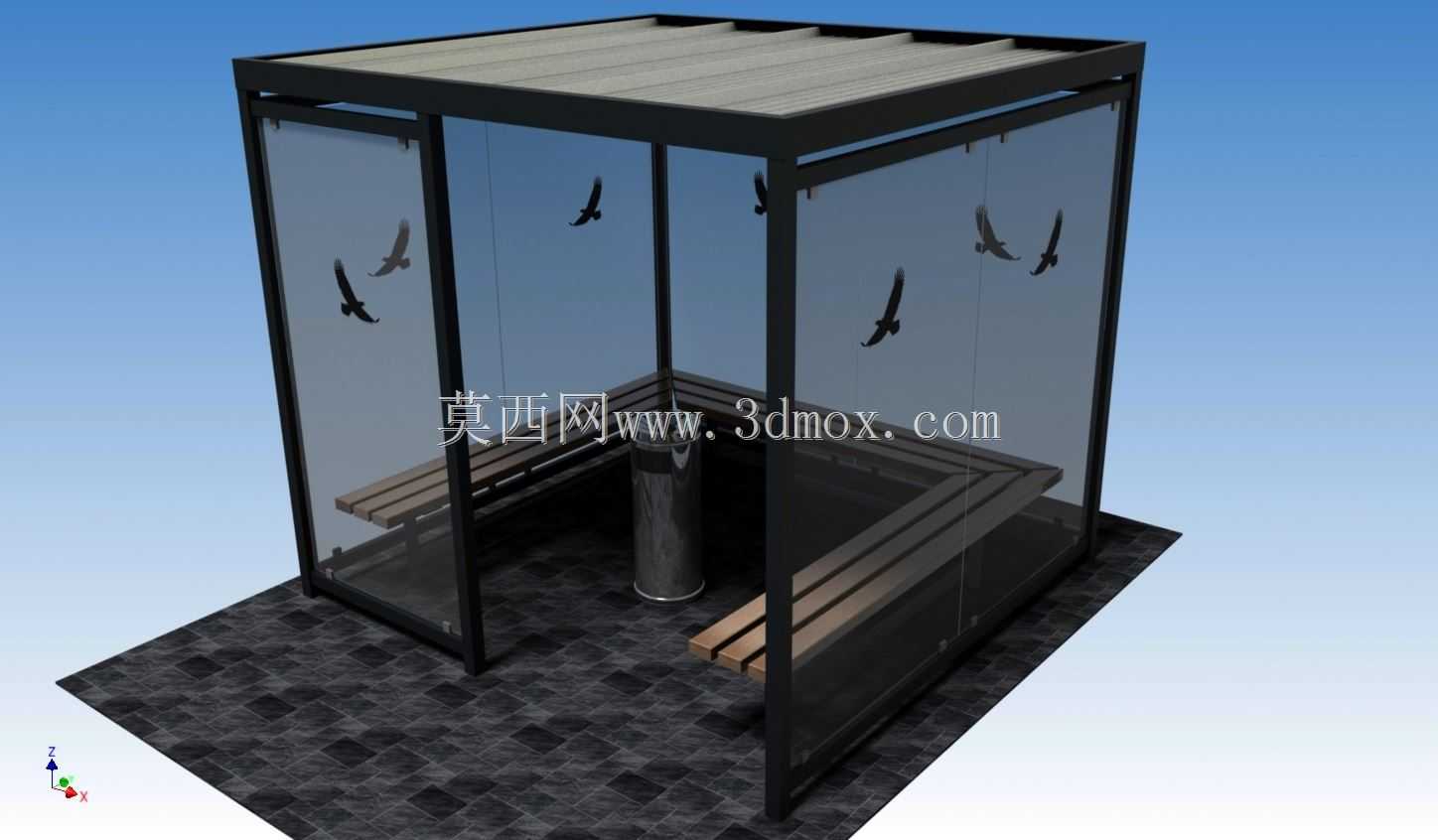

　　该结构主要应用于工业园区、商业综合体户外公共区域、厂区出入口等需要定点管控吸烟行为的场景，核心作用是在开放公共空间内划定独立吸烟区域，避免二手烟无组织扩散，同时为吸烟人员提供遮风避雨的临时停留空间，兼顾公共区域环境管控与人员使用需求。整体采用框架式装配结构，主承重框架选用黑色金属方通作为立柱与顶梁基材，框架连接位置采用隐藏式角码固定，所有外露焊缝做打磨抛光后喷塑处理，避免户外长期使用出现锈蚀流挂问题。围挡部分采用半高钢化玻璃搭配上部通透设计，玻璃与金属框架之间嵌入三元乙丙橡胶密封条，既保证围挡区域的视线通透，避免封闭空间带来的压抑感，又能有效阻挡烟雾向非吸烟区飘散，玻璃底部预留100mm高度的通风间隙，保证亭内空气自然流通，

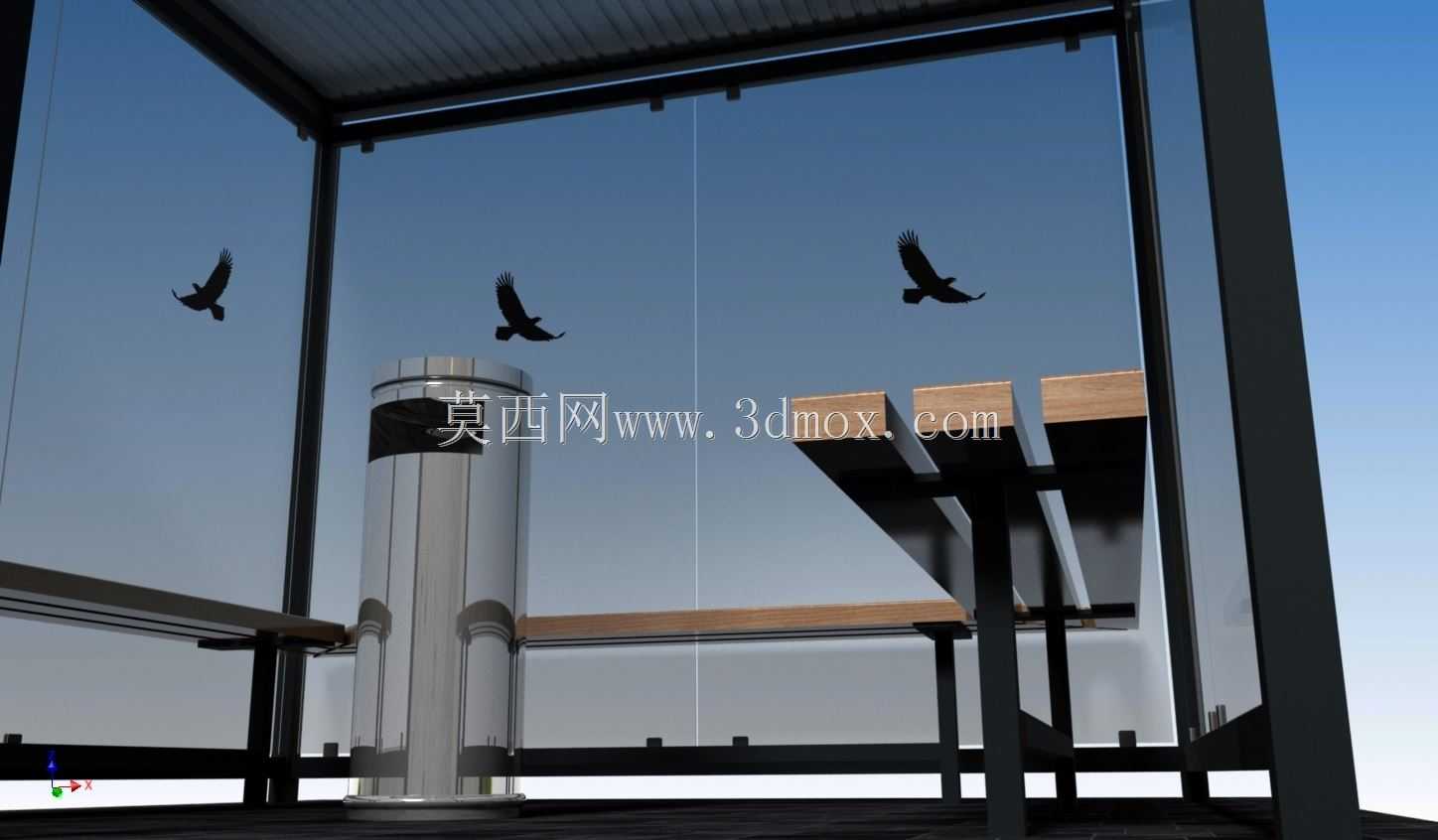

　　不会出现烟雾淤积的情况。内部配套的烟灰收集装置采用立式不锈钢柱体结构，柱体上部设置灭烟槽与烟头投放口，内部配置可拆卸式积灰内胆，清理时可直接抽出内胆倾倒废弃物，无需拆解整体结构，柱体与地面采用膨胀螺栓固定，避免外力碰撞出现倾倒问题。休息台面采用多层实木板做封边处理，通过金属支架与主框架连接，台面距离地面高度设置为850mm，符合成年人站立倚靠的舒适高度，台面下方预留足够腿部空间，不会对人员站立造成磕碰。顶部采用悬挑式遮雨顶结构，顶盖边缘超出围挡外侧200mm，可避免雨天雨水顺着围挡缝隙流入亭内，顶盖内部设置隐藏式排水槽，雨水可顺着框架立柱内部的导流腔排至地面，不会出现檐口滴水打湿人员衣物的问题。整体结构安装时无需做复杂的土建基础，

　　仅需在硬化地面按照安装孔位打膨胀螺栓即可完成固定，单组模块的占地面积控制在6平方米以内，可根据场地实际使用需求灵活拼接多组模块，适配不同人流量的场地使用要求。所有外露金属构件均做圆角倒钝处理，避免尖锐边角对过往人员造成磕碰伤害，玻璃选用钢化夹胶材质，即使受外力破碎也不会出现飞溅的尖锐碎块，满足公共区域设施的安全使用要求。
