手动操纵式气路换向切换阀三维结构

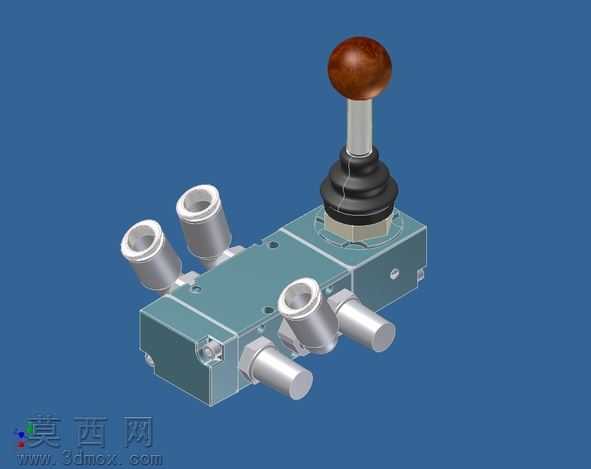

本作品为手动操纵式气动切换阀的三维数字化模型，建模过程严格遵循气动元件的实际生产尺寸规范，依托三维参数化建模逻辑完成全零件的特征构建，首先对阀体主体进行基准定位，通过拉伸、切除、孔特征阵列等操作完成阀体内腔流道、外接快插接口安装位、操纵杆基座装配腔的结构搭建，确保各接口的同轴度、安装面的平面度符合气动元件的密封装配要求。模型对操纵杆组件进行了精细化还原，包含顶部木质纹理操纵球头、金属连接杆、橡胶防尘褶皱套、基座密封压盖等零件，各零件间保留了真实的装配间隙与运动限位结构，能够直观展示手动扳动操纵杆时的阀心切换动作逻辑。快插式气路接头部分采用回转体建模配合端面切槽特征，还原了气动快插接头的卡簧安装槽、密封槽结构，接头与阀体的连接位做了螺纹装配特征的细节还原，保证结构的真实感。材质渲染阶段针对不同零件匹配对应材质属性：阀体主体采用哑光蓝灰色工业铸铝材质，调整金属粗糙度与反射参数还原压铸铝件的表面质感；金属接头、操纵杆金属段采用抛光镀锌金属材质，添加轻微的环境反射效果呈现金属件的光泽感；操纵球头采用深棕色木质材质，添加细微的木纹纹理贴图与半哑光反射参数，还原实木手球的触感视觉；橡胶防尘套采用黑色哑光橡胶材质，调整褶皱处的光影明暗突出橡胶件的软质质感；底部安装固定位的金属堵头、紧固件均做了对应的金属材质区分。设计思路上围绕手动气路切换阀的实际功能展开，整体采用板式阀组集成结构，将多组气路通断阀心集成在单块阀体内，减少外接管路的连接点，降低气路泄漏风险，操纵杆设置在阀体一端便于操作人员手动操控，多个快插接口沿阀体侧面排布，符合气动系统的管路走线习惯，各零件的建模均预留了装配干涉检查的验证空间，可直接用于气动系统的装配模拟、原理演示以及生产加工前的结构校核，模型的结构比例完全参考工业级手动气动换向阀的实物参数，无结构失真或比例失调问题，能够清晰展现这类气动控制元件的内部装配关系与外部操作特征。
