16毫米规格1/2英寸驱动方六角套筒结构

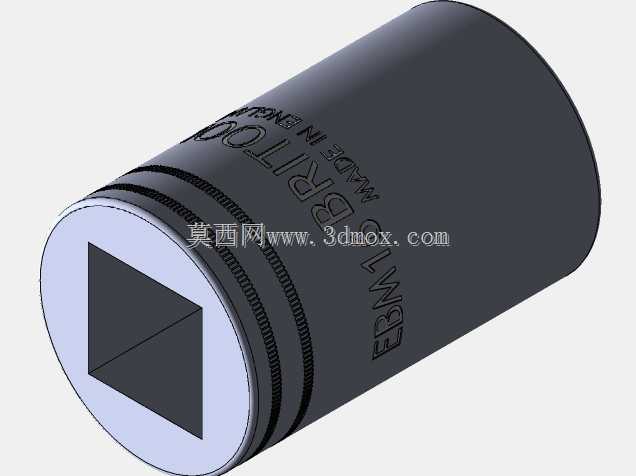

　　在设备维保、机械装配、产线运维的日常作业场景里，套筒是搭配扭矩扳手、棘轮扳手使用的核心传力配件，相比开口扳手、梅花扳手，它能完全包覆螺栓螺母的六角受力面，施加扭矩时不会出现棱角打滑、啃伤紧固件的问题，尤其适合空间受限、紧固件埋入孔位的作业场景，在汽车维保、工业设备装配、五金加工、家电拆装等领域都有极高的使用频次。这款16毫米规格的套筒适配1/2英寸驱动方的扳手连接端，是针对16毫米外六角紧固件设计的专用作业配件。从实际建模的还原逻辑来看，整个结构完全参照实物测绘的参数搭建，首先要明确的是驱动端的配合边界：1/2英寸驱动方是手动扳手领域的通用接口规格，对应的方隼尺寸、定位钢珠卡槽位置都严格遵循通用五金配件的配合公差，

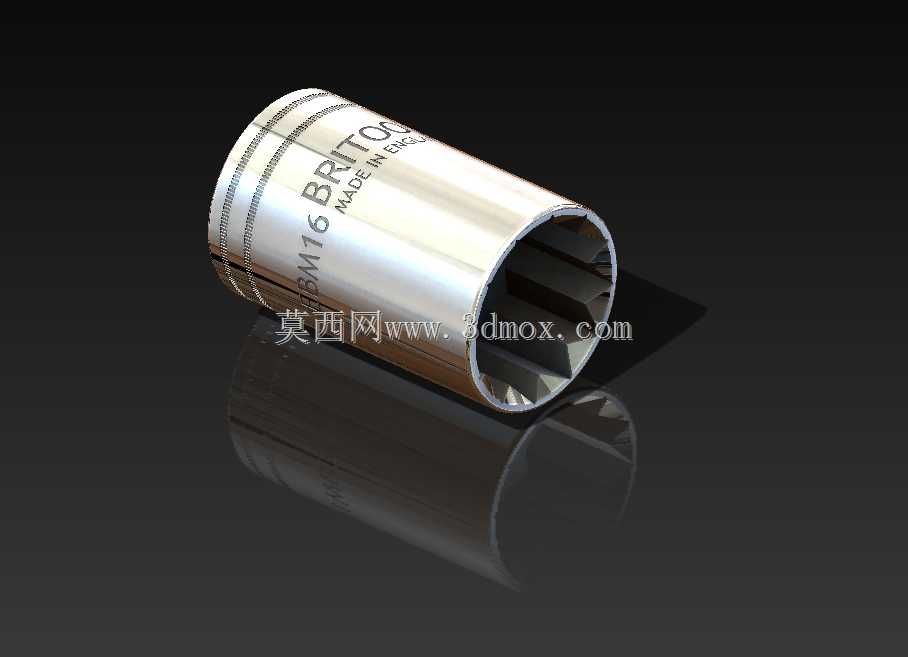

　　确保和市面主流的1/2英寸棘轮扳手、扭矩扳手、接杆都能实现无旷量配合，不会出现连接松垮、扭矩传递损耗的问题。套筒的工作端是六角形内孔，孔型的棱角处做了微小的圆弧过渡处理，这一细节并非建模时的随意倒角，而是实际产品的工艺设计——当套筒套入紧固件施加扭矩时，圆弧过渡能分散棱角处的应力集中，既避免套筒自身在大扭矩下出现棱角崩裂，也能减少对紧固件六角棱边的挤压损伤，尤其是针对反复拆装的紧固件，这种设计能大幅降低螺栓螺母打滑报废的概率。套筒的筒身采用等直径薄壁设计，筒壁厚度经过实际作业的强度验证，既能保证在额定扭矩范围内不会出现筒身开裂、变形，也能控制筒身的外径尺寸，满足狭窄空间内的作业需求，比如汽车底盘的螺栓安装位、

　　设备内部的紧凑紧固件位置，薄壁套筒能顺利伸入孔位完成紧固件的拆装，不会因为筒身过粗被周边结构干涉。筒身表面的滚花区域是为了手动快速旋拧套筒时增加摩擦力，当紧固件处于松脱状态时，作业人员可以直接用手指转动套筒快速拧下螺栓，不需要全程带动扳手转动，提升拆装作业的效率。建模过程中，筒身的同轴度控制是核心要点，驱动方的中心轴线和内六角孔的中心轴线必须完全重合，否则施加扭矩时会出现偏心受力，不仅会导致紧固件承受额外的侧向力，还会让套筒自身的磨损速度加快，长期偏心使用甚至会出现筒身断裂的风险。从安装适配的角度来说，这款套筒不需要额外的转接配件，直接卡入对应规格的驱动方即可使用，驱动端的环形卡槽是配合扳手的定位钢珠使用，卡入后钢珠嵌入卡槽，

　　作业过程中套筒不会从扳手上脱落，即使是竖向朝下作业也不会出现配件掉落的问题，适配高空作业、设备内部伸手操作等不方便拾取掉落配件的场景。在实际的三维建模练习中，这类套筒模型是非常好的基础建模案例，涵盖了拉伸、切除、倒角、圆周阵列、滚花纹理制作等常用的机械建模操作，同时也能让建模者理解手动工具的配合公差设计逻辑，理解工业产品中每一处结构细节对应的实际功能需求，而不是单纯的外观造型复刻。比如筒身上的标识刻印区域，不仅是品牌和规格的标注位置，实际生产中这个区域的凹陷深度也有严格控制，不能因为刻印导致筒壁局部厚度过薄，影响整体的结构强度。很多新手建模时容易忽略这类细节，只做外观的形似，却没有考虑结构的强度边界和实际使用的功能需求，而参照实物测绘建模的过程，就是把实际生产中的设计逻辑融入建模思路的过程，能帮助结构设计从业者建立更贴合工程实际的建模思维，避免做出外观好看却无法满足实际使用强度、配合公差要求的无效模型。这类套筒作为通用五金配件，其尺寸规格已经形成了统一的行业标准，不同品牌的同规格产品在核心配合尺寸上保持一致，建模时严格遵循通用尺寸边界，就能保证模型可以直接用于工具套装的装配模拟、维保作业的场景动画制作、工具类产品的结构展示等用途。
