上单翼固定翼航模飞机结构设计

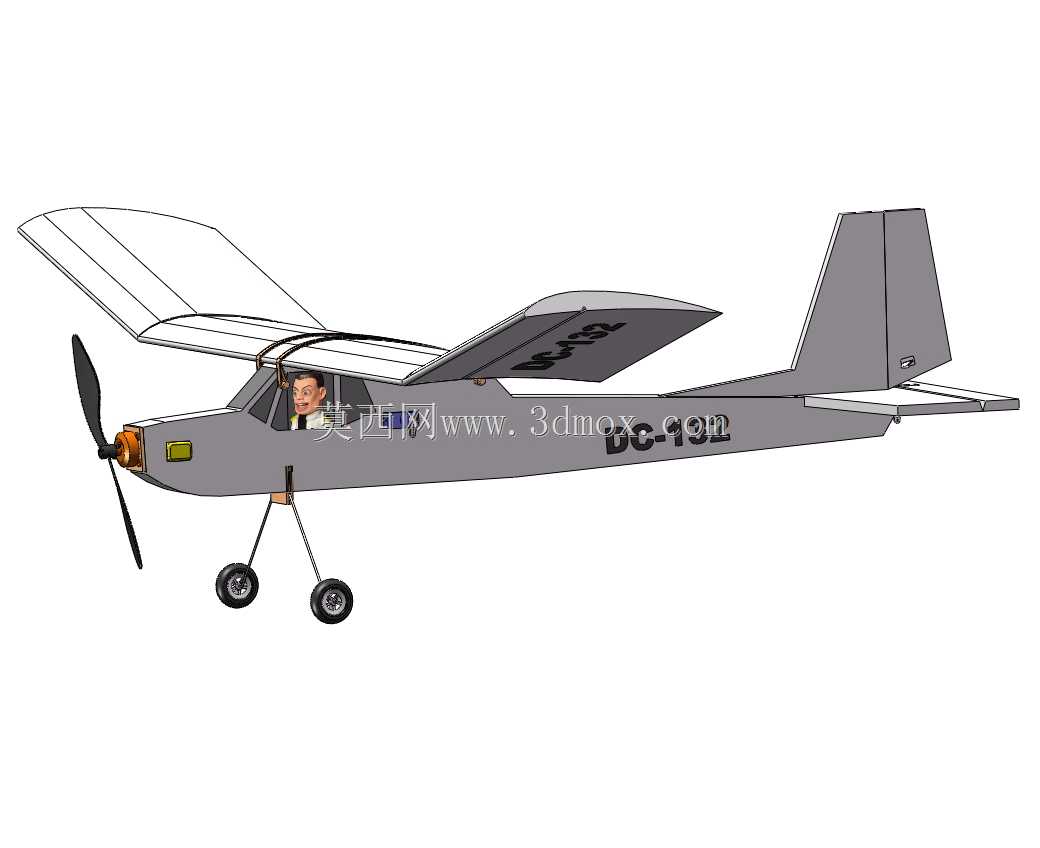

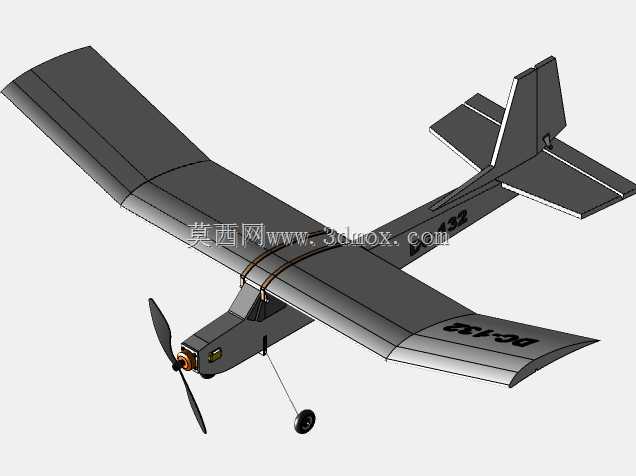

　　不会出现高速翼型在低速下易失速的问题，适配公园、郊外开阔场地等日常非专业飞场的起降条件。机身结构采用常规杆式加蒙皮的轻量化设计思路，主体承力结构选用轻质木质或EPP发泡材料加工，在保证结构刚度满足飞行载荷要求的前提下，尽可能降低整机起飞重量，整套结构的部件拆分充分考虑手工制作的便利性，机翼、尾翼、机身、起落架均采用模块化拆分设计，各部件之间通过快拆插接结构连接，既方便制作时分模块加工，也便于日常运输时拆解收纳，不需要复杂的粘接或紧固件连接，普通爱好者借助常规手工工具即可完成整机组装。动力系统采用前置拉进式螺旋桨布局，电机安装在机头最前端的防火墙上，这种布局的拉力线与整机重心轴线重合度高，动力输出时不会产生额外的俯仰或偏航力矩，这款上单翼布局的固定翼航模，核心定位是入门级航空模型飞行训练与休闲飞行场景，适配普通航模爱好者的日常飞行需求，整体设计围绕易制作、易飞行的核心诉求展开，从结构选型到部件布局都充分考虑了非专业加工条件下的制作可行性，以及新手飞行阶段的容错能力。从气动布局选型来看，采用上单翼高单翼布局，机翼布置在机身上方，这种布局的核心优势在于飞行过程中整机的重心位于机翼下方，天然具备自稳配平特性，当飞行中出现姿态倾斜时，重力产生的恢复力矩会自动辅助机身回正，大幅降低新手操纵时的配平难度，减少入门阶段的炸机概率。机翼采用平直翼型设计，展弦比设置在适合低速飞行的区间，低速升阻比表现优异，起飞滑跑距离短，低空低速飞行时的操控响应柔和，

　　操纵手感更加线性，同时前置螺旋桨的气流可以直接冲刷机翼前缘，提升低速飞行时机翼的舵面效性，在起飞滑跑和低速大迎角飞行阶段，舵面的操纵响应更加灵敏。起落架采用后三点式布局，两个主轮布置在机身重心靠前位置，尾轮布置在垂尾下方，这种起落架结构重量轻，对场地平整度的适应性更强，在不太平整的草地或土路上起降时，不容易出现起落架卡滞或弹跳的问题，主起落架采用弹性钢丝弯折成型，具备一定的形变缓冲能力，降落时可以吸收大部分冲击载荷，避免硬着陆时的冲击力传递到机身结构造成部件损坏。尾翼采用常规平尾加垂尾的布局，平尾负责俯仰操纵，垂尾负责方向操纵，舵面的舵量设置预留了足够的调节余量，既可以满足新手飞行时的小舵量稳定飞行需求，也可以通过调整舵角行程，

　　满足有一定基础的爱好者做基础特技动作的操纵需求。整机的重心设计严格控制在机翼弦长的三分之一位置，这是固定翼航模最理想的重心区间，既不会因为重心过靠前导致飞行时低头力矩过大、需要持续打升降舵配平，也不会因为重心靠后导致飞行姿态过于灵敏、难以操纵。从安装边界来看，机翼与机身的连接采用插接式翼台结构，翼台的宽度和定位槽尺寸做了公差适配，手工制作时即使存在小幅的加工误差，也可以顺利完成机翼安装，同时保证机翼的安装角在设计范围内，不会因为安装偏差导致飞行时出现升力不对称的问题。垂尾与平尾的安装位置设置了定位卡槽，组装时不需要反复测量校准，即可保证尾翼与机翼的相对角度符合气动设计要求，降低组装时的调试难度。驾驶舱区域做了简化的外形仿真处理，

　　既保留了真机的外观辨识度，又没有增加过多的结构重量和制作难度，机身侧面的标识区域预留了足够的平整面，方便爱好者根据自身喜好粘贴装饰贴纸。整套结构的受力路径设计清晰，飞行时机翼产生的升力通过翼台传递到机身主体，机身的纵向承力结构将升力传递到尾翼和起落架部位，各个连接部位的载荷都做了分散处理，避免局部应力集中导致飞行中结构断裂，即使出现小幅的碰撞，模块化的部件设计也可以单独更换损坏的模块，不需要整体报废机身，降低日常使用的维护成本。对于三维建模从业者而言，这款模型的结构设计逻辑具备很强的参考价值，其模块化拆分、公差预留、载荷路径优化的思路，同样可以迁移到其他轻量化载人或无人飞行器的结构设计中，尤其是在面向小批量手工制作或简易加工条件的产品设计中，这种兼顾性能、制作难度、维护性的设计思路，能够有效平衡产品的使用性能与落地可行性。
