3D打印用C型快装夹持固定座结构

　　日常做非标工装和小型桌面设备改造时，经常会遇到需要快速固定圆管、线材、小型杆状构件的场景，比如桌面气路管线排布、3D打印机旁的耗材导向杆固定、小型检测设备的探针支架临时定位，这类场景不需要大吨位的夹紧力，反而对安装效率、拆装便捷性要求更高，传统的喉箍、管夹需要拧螺丝，拆装效率低，塑料卡扣的适配管径范围窄，遇到管壁公差稍大的情况要么卡不紧要么装不上，这款C型快装夹持结构就是针对这类轻载固定场景设计的。

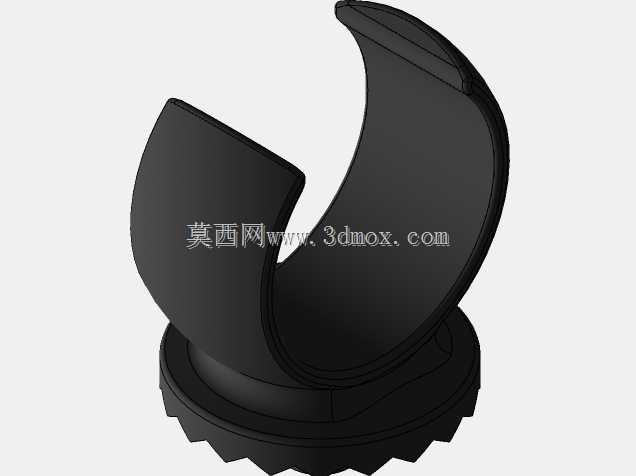

　　从结构来看，上部的C型开口夹体是核心工作部位，开口处做了向外的微扩导向倒角，安装时不需要完全对准，只要把杆件往开口处按压，就能顺着倒角滑入夹体内腔，夹体内壁做了细微的防滑纹理，不会出现夹装后杆件轴向滑动的问题，夹体本身采用带一定韧性的工程塑料材质适配3D打印工艺，开口的张开量控制在夹体内径的15%以内，既保证按压安装时能顺利撑开开口，又能在杆件装入后依靠材料自身的弹性回弹力提供足够的抱紧力，针对直径在适配范围内的圆杆，不需要额外的锁紧件就能实现稳定固定。

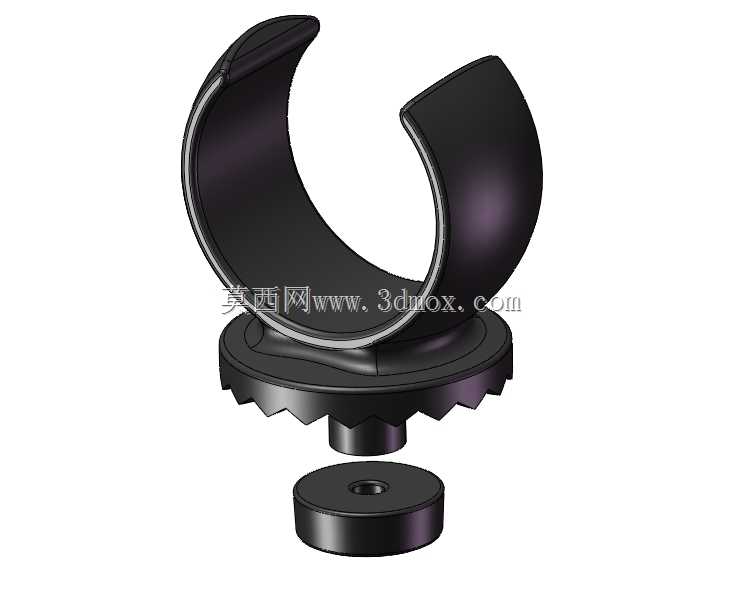

　　下部的结构分为带锯齿的调节旋钮和底部锁紧垫片两部分，安装底座适配常见的桌面设备型材槽、工作台面板开孔，安装时先把夹体主体从开孔上方穿入，把底部的圆形垫片从下方套入螺杆，旋转带锯齿外缘的旋钮就能收紧，锯齿结构是特意做的防滑设计，徒手拧动的时候不需要借助扳手就能拧到足够的锁紧力，不会因为手上沾了油污或者切削液出现打滑拧不紧的情况，旋钮和夹体主体连接的位置做了止转卡位，拧紧的时候夹体不会跟着旋钮一起转动，能保证夹口的朝向始终对准需要固定的杆件方向，不需要反复调整角度。

　　设计的时候特意规避了3D打印的常见工艺缺陷，整个结构没有大角度的悬空面，所有竖直面的拔模斜度控制在1度以内，打印时不需要添加大量支撑，拆支撑的时候不会破坏夹体内壁的防滑纹理和旋钮的锯齿结构，层厚设置在0.2mm的时候就能打出足够的强度，夹体的壁厚做了等厚处理，最薄处不小于2.5mm，既不会因为壁厚过大导致打印时出现缩孔，也不会因为壁厚太薄导致夹装时出现断裂，开口处的应力集中位置做了R2的圆角过渡，反复拆装撑开的时候不会出现应力发白甚至断裂的情况，正常使用下的开合寿命能满足日常工装反复调整的需求。

　　安装边界方面，底部的锁紧垫片直径比夹体下部的安装螺杆大8mm，适配的工作台面板或者型材安装孔直径在10-12mm区间都能正常安装，面板厚度适配范围在3-20mm，不管是薄的亚克力面板、铝塑板，还是厚的密度板工作台、铝型材台面，都能通过旋钮调节锁紧行程实现固定，不需要额外配不同长度的螺丝。夹体的C型内腔适配的圆杆直径范围在20-25mm，常见的PVC气管、PPR水管、3D打印机的耗材导向杆、小型设备的操作手柄杆都在适配范围内，夹装后的杆件能承受的轴向拉力不小于50N，侧向承载力不小于30N，完全满足轻载固定场景的受力需求，不会出现正常使用下夹体脱落、杆件移位的问题。

　　实际使用的时候，这类夹持座不需要提前在杆件上做固定结构，需要调整杆件位置的时候只要稍微拧松下部的旋钮，就能沿着安装孔的位置滑动调整整个夹持座的位置，调整到合适位置后徒手拧紧旋钮即可，不需要借助任何工具，比传统的螺丝固定管夹的调整效率高很多，针对经常需要调整管线走向、杆件位置的桌面测试工位、小型实验装置来说，能省下大量拆装调整的时间，而且因为是3D打印可制作的结构，遇到特殊的管径需求或者安装尺寸需求，只要简单调整模型的内腔直径、安装螺杆长度就能快速打印适配，不需要开模定制，小批量使用的成本非常低。
