弹簧式液压阻尼减震器结构设计

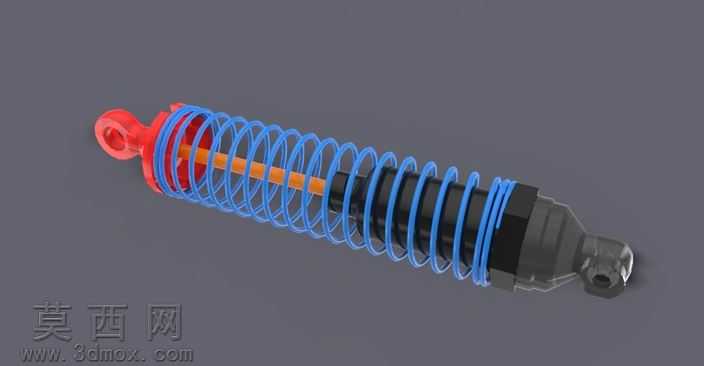

本模型为弹簧式液压阻尼减震器，建模过程中首先对阻尼器的功能需求进行拆解，明确其需要实现往复运动缓冲、震动能量耗散的核心作用，先通过草图绘制勾勒出整体的轴向布局，确定两端连接吊耳、活塞杆、缸体、螺旋弹簧的同轴度基准，保证各部件装配后运动路径无干涉。建模阶段采用参数化设计方式，对螺旋弹簧的节距、线径、有效圈数进行参数关联，可根据不同的负载需求快速调整弹簧刚度参数；活塞杆部分做等直径拉伸处理，表面做光滑质感处理模拟镀铬金属的加工效果，与缸体的配合段预留合理的装配间隙，还原真实产品的动配合公差要求。缸体部分采用分层建模，外层为金属壳体，内部预留液压油腔的结构空间，端部的密封结构做简化但保留外形特征，还原阻尼器的密封设计逻辑；两端的连接吊耳做带安装孔的环状结构，边缘做圆角处理避免应力集中的设计细节，吊耳与活塞杆、缸体的连接段做加强筋结构，模拟实际产品的强度设计。材质渲染阶段，螺旋弹簧采用亮蓝色工程塑料包覆弹簧钢的材质效果，既还原产品表面的防护涂层质感，也通过鲜明的色彩区分弹簧部件；活塞杆采用亮橙色的硬质阳极氧化材质，突出运动部件的视觉辨识度；缸体主体采用哑光黑色工程塑料搭配端部半透明的密封端盖材质，还原真实阻尼器的材质搭配；两端吊耳采用红色高强度工程塑料材质，通过色彩区分不同功能的部件，让整体结构层次清晰。设计过程中重点考量了阻尼器的运动逻辑，弹簧套设在缸体外部，在活塞杆往复运动时提供复位弹力，缸体内部的阻尼结构提供运动阻力，二者配合实现缓冲减震的效果，各部件的装配关系完全参照实际阻尼器的生产装配逻辑，所有连接部位的结构都做了适配性设计，既保证外观的还原度，也保留了结构的合理性，可用于减震结构原理演示、相关产品设计参考等场景。
