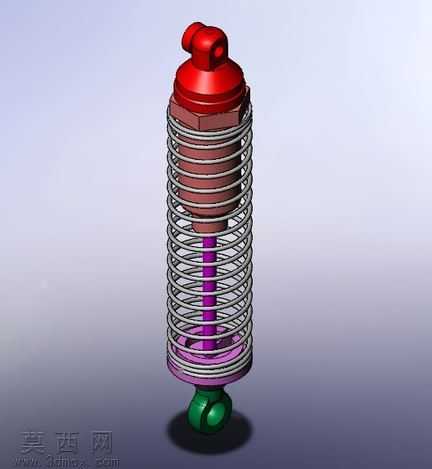

带可变螺距弹簧结构阻尼器三维设计

本阻尼器三维模型采用SolidWorks完成全参数化建模，整体结构完整还原了阻尼缓冲部件的典型构造，建模过程中对各零件的尺寸配合做了严谨的公差约束，确保装配后各部件运动逻辑符合实际工况要求。模型主体由上端连接吊头、阻尼筒体、可变螺距螺旋弹簧、中心活塞杆、下端连接球头五大核心部分组成，其中上端吊头采用一体式带孔结构设计，建模时通过拉伸、倒圆角、切除特征完成外形构建，表面赋予红色哑光塑料材质，渲染时调整了材质粗糙度参数，还原出工程塑料的细腻质感。阻尼筒体部分做了分层台阶结构设计，用于限位弹簧的上端安装位置，筒体表面同样赋予红色材质，与上端吊头形成视觉统一。外围的可变螺距弹簧是本模型的设计亮点，建模时通过螺旋线工具自定义螺距变化参数，实现了不同圈距的弹簧形态，弹簧材质赋予抛光金属钢材质，渲染时添加了环境反射效果，清晰展现金属弹簧的光泽感与螺旋结构的通透层次，弹簧套设在阻尼筒体外围，上下两端分别抵接筒体台阶与下端底座，实现缓冲受力的均匀传递。中心活塞杆采用紫色硬质工程塑料材质，建模时保证杆体与阻尼内筒的同轴度约束，还原活塞杆伸缩运动的结构基础。下端连接球头采用绿色橡胶包裹金属内核的材质设计，建模时通过旋转特征构建球头外形，再通过包覆特征模拟橡胶层结构，渲染时调整橡胶材质的低反光、高粗糙度属性，还原橡胶部件的防滑减震质感。整体模型装配完成后添加了配合约束，确保各部件无干涉，渲染时采用渐变浅灰背景，添加柔和的环境光源与底部投影，清晰展现各部件的结构层次与材质差异，完整呈现了阻尼器依靠弹簧形变与阻尼介质作用实现缓冲减震的结构原理，可用于机械结构教学、减震部件选型参考、相关设备装配模拟等场景。
