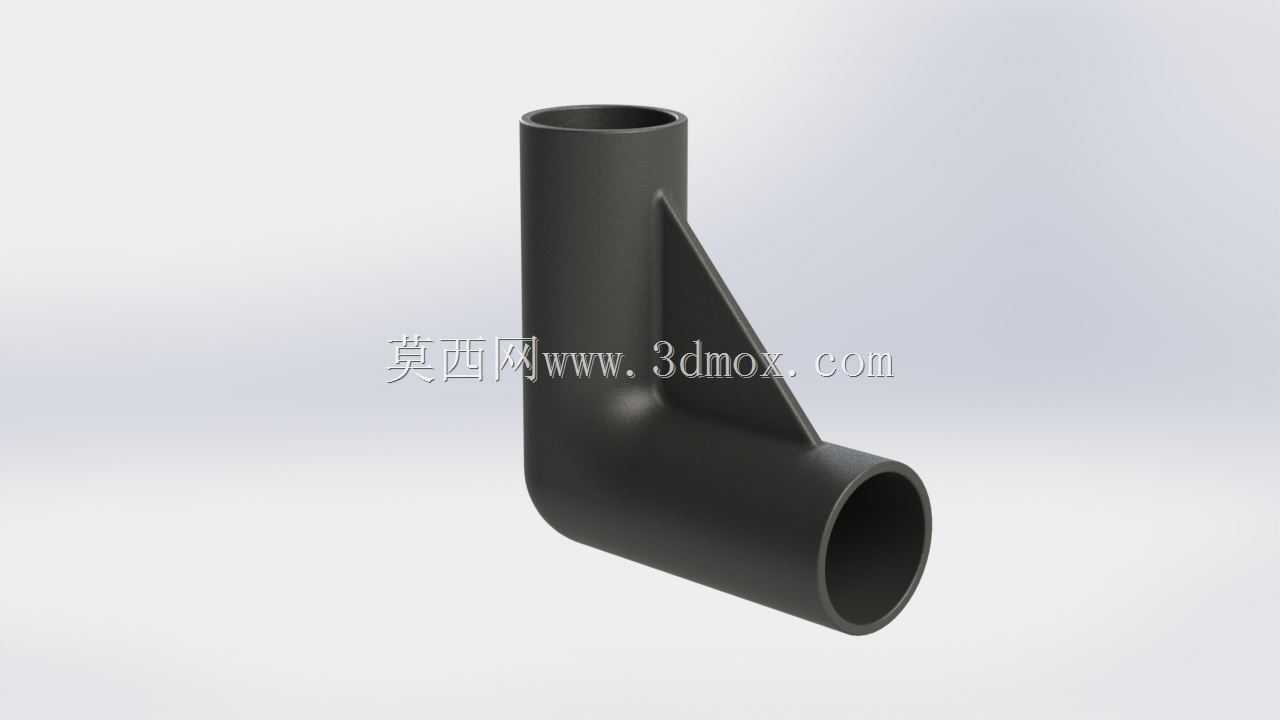

带加强筋L型管道连接固定角模结构

项目分类:通用五金配件 发布时间:2022-01-04 ID:493780
  • 带加强筋L型管道连接固定角模结构
  • 带加强筋L型管道连接固定角模结构

  在中小型流体输送管路搭建、轻型框架杆件拼接的现场施工场景里,这类带加强筋的L型角接构件是很常见的连接辅件,很多做现场管路改造、小型设备机架组装的结构工程师,在做布管设计、杆件连接方案的时候,都会优先考虑这类一体成型的角接结构,毕竟相比拼接式的接头,一体结构的应力集中点更少,长期受管路振动、杆件侧向载荷的时候,不容易出现焊缝开裂、接头松脱的问题。

  从实际使用的功能来看,这个构件同时承担了两个方向的管路对接、以及连接部位的结构补强作用,两个互相垂直的通径接口分别对应两个垂直走向的管路,中间的三角加强筋直接衔接两个管段的外壁,把角接位置的弯矩载荷直接分散到两个管段的整段管壁上,而不是只靠接口位置的粘接或者焊接缝承受载荷。很多人在做直角管路布置的时候,习惯直接把两个直管切45度角拼焊,这种做法在低压、无振动的静态管路里勉强能用,但一旦管路里有流体脉动、或者设备运行带持续振动,角接位置的焊缝很容易因为应力集中出现疲劳开裂,尤其是PVC、PP这类塑料管路,焊接强度本身就比金属管路低,加了这种一体加强筋的角模之后,角接位置的抗弯折能力能提升60%以上,完全能覆盖常规给排水、低压气动管路、轻型设备穿线护管的使用需求。

  设计这类角模的时候,首先要匹配对接管路的外径尺寸,两个接口的内径要和对接管材的外径做公差配合,通常留0.1到0.3mm的涂胶间隙,如果是用在套接粘接的塑料管路场景,接口内壁还要做浅的环形止退槽,涂胶之后胶水填充到槽里,固化之后能形成轴向的止退结构,避免管路受轴向拉力的时候脱开。中间的加强筋厚度不能盲目做厚,要和管壁厚度保持1:1到1.5:1的比例,要是筋太厚,注塑成型的时候容易因为冷却速率不一致出现表面缩痕,甚至内部产生气泡影响结构强度,筋的两个侧边要做R3到R5的圆角过渡,不能直接做直角衔接,直角位置在受冲击载荷的时候很容易出现应力开裂,圆角过渡能把载荷均匀分散到筋和管壁的连接面上。另外两个管段的长度不需要做太长,通常保留1.5到2倍管径的套接长度就足够,太长的话不仅浪费材料,安装的时候还会因为管材本身的直线度误差导致对接困难,太短的话粘接或者套接的接触面积不够,连接强度达不到要求。

  安装边界方面,这个角模的转弯外侧要预留至少半个管径的安装操作空间,因为现场涂胶、拧紧固件的时候,工具需要有操作余量,要是把角模直接贴在墙面或者设备框架的安装面上,转弯外侧的位置根本没法操作,很容易导致接口涂胶不到位、紧固件拧不紧出现渗漏或者松脱。另外加强筋的位置要朝向载荷受力的方向,比如在做竖向管路转水平管路的布置时,加强筋要朝向下方,托住水平段的管路重量,要是把加强筋装到反方向,就起不到补强的作用,角接位置还是会因为长期受重力载荷出现变形。如果是用在有温度变化的管路场景,比如输送温水的管路,还要考虑管材和角模的热胀冷缩量,两个方向的管路靠近角模的位置要留适当的伸缩余量,不能把管路完全锁死,避免温度变化产生的热应力把角模的接口撑裂。

  很多刚入行的设计人员在做这类角接结构的时候,容易忽略管内流体的流阻问题,两个垂直管段的内部转角位置要做圆弧过渡,不能做成直角死角,直角死角不仅会增大流体的流动阻力,在输送带细小颗粒的流体时,还容易在死角位置堆积沉积物,时间长了会堵塞管路。内部的过渡圆角半径通常取0.8倍的通径尺寸,既能保证流道顺畅,又不会因为圆角太大导致角模的外部尺寸过度增加。另外管段的外壁要做适当的粗糙度处理,不能做的太光滑,太光滑的话涂胶之后胶水的附着力不够,容易出现粘接失效,也不能太粗糙,否则表面的凹凸缝隙里容易残留空气,导致粘接层出现缝隙引发渗漏。

  在轻型框架的杆件连接场景里,这个角模还可以充当杆件的直角固定座,把方管或者圆管插入两个接口之后,在侧面打紧定螺钉就能完成垂直杆件的固定,相比用角码加螺栓的固定方式,这种一体套接的方式安装效率更高,外观也更整洁,没有外露的螺栓头,很适合用在对外观有要求的小型设备机架、展示架的搭建场景里。这时候加强筋的作用就从管路补强变成了框架的角部支撑,能承受框架上放置的设备重量带来的角部弯矩,避免框架长期承重之后角部出现变形歪斜。
