700×1000mm矩形一体式淋浴盘结构设计

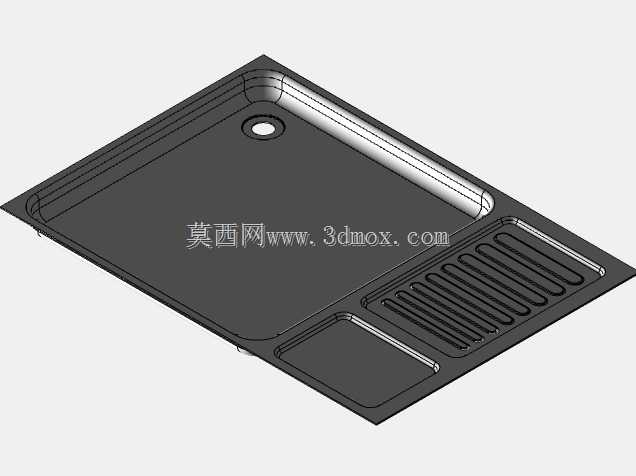

　　在民用住宅、快捷酒店、公寓式宿舍的卫浴空间施工中，淋浴区的防水与排水设计一直是现场施工的核心难点，传统瓷砖铺贴的淋浴区需要现场找坡、做多层防水、处理挡水条衔接，不仅施工周期长，长期使用后还容易出现缝隙渗水、坡度过小积水、边角藏污纳垢等问题，这款一体式矩形淋浴盘正是针对这类现场痛点开发的预制卫浴构件，能够直接替代传统现场施工的淋浴区基层，大幅降低现场施工的技术门槛与后期维护成本。从结构设计逻辑来看，这款淋浴盘采用一体冲压成型的结构方案，整体无拼接焊缝，从根源上避免了拼接位置渗漏的风险，主体盛水区做了1.5%左右的坡度设计，坡向角落位置的排水口，能够保证淋浴过程中废水快速汇集排出，不会在盘面积水残留。盛水区的边缘做了凸起的挡水边设计，

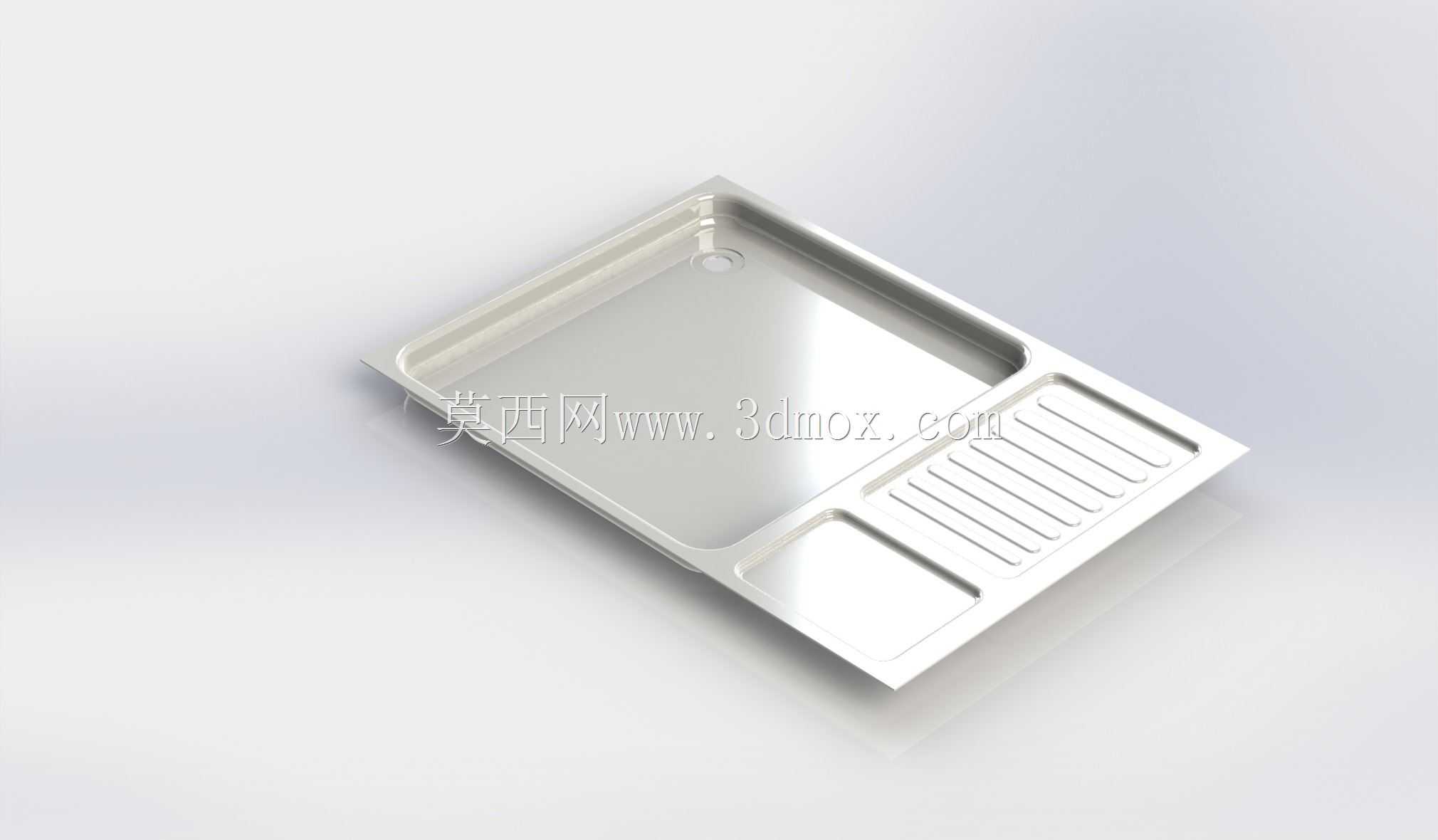

　　高度控制在30mm，既能够阻挡水流外溢到干区，又不会因为挡边过高造成进出淋浴区的磕碰风险，挡水边的外侧做了平整的安装法兰边，现场安装时可以直接将法兰边压在地面铺装层下方，配合密封胶就能完成和周边地面的衔接，不需要额外做挡水条的砌筑作业。盘体右侧专门设计了一体化的置物沥水区域，这个区域做了多道平行的沥水凸筋，凸筋之间预留了2mm宽的沥水缝隙，坡度比主盛水区稍大，日常放置沐浴露、洗发水、搓澡巾等洗浴用品时，附着在用品表面的积水可以顺着沥水缝隙快速流回主排水区，不会在置物区形成积水残留，减少了洗浴用品长期泡在水里导致的瓶身发霉、标签脱落问题，沥水凸筋的边缘做了R2的圆角处理，没有尖锐棱角，拿取物品时不会划伤手部，也不容易残留皂垢，

　　日常清洁只需要用抹布一抹就能完成清理。从安装边界尺寸来看，这款淋浴盘的整体外轮廓尺寸为700mm×1000mm，属于紧凑型淋浴区的常用尺寸，能够适配绝大多数小户型卫生间的角落安装需求，盘体的整体深度控制在80mm，安装时只需要在地面预留20mm的找平层厚度，完成安装后盘体表面和周边干区地面的高度差控制在15mm以内，不会形成明显的高低差，老人小孩进出时不容易绊倒。排水口的位置设计在盘体靠近墙角的角落位置，标准的50mm下水管接口，能够直接和国内通用的卫生间排水支管对接，不需要额外做转接头，安装时只需要调整好盘体的水平度，保证排水坡度朝向排水口，接好下水管之后就可以在法兰边位置打胶固定，周边直接铺贴瓷砖和盘体边缘衔接即可，整个安装过程两个工人半天就能完成，相比传统贴砖做防水的工艺，施工效率提升60%以上。从材质应用的角度，这类一体成型淋浴盘一般采用亚克力或者SMC复合材料制作，表面做防滑纹理处理，静摩擦系数达到0.6以上，即使表面沾了沐浴露泡沫也不容易滑倒，盘体的背部做了加强筋结构，能够承受150kg以上的集中载荷，成年人站在上面不会出现变形凹陷，长期使用也不会因为踩踏出现开裂问题。在实际项目应用中，这类预制淋浴盘不仅适用于新房装修，也非常适用于老房卫生间改造项目，老房卫生间往往地面防水层老化、原有找坡失效，更换时不需要全部砸掉原有地面，只需要清理出对应尺寸的安装空间，直接铺设这款淋浴盘就能快速完成淋浴区的改造，减少了建筑垃圾的产生，

　　也缩短了改造的施工周期，对住户的日常生活影响更小。设计过程中也充分考虑了清洁维护的需求，整个盘体的内表面所有转角位置都做了R10以上的圆角过渡，没有直角死角，日常使用时不会在边角位置积存污垢，冲洗的时候水流可以直接将边角的脏污冲到排水口，不需要用刷子反复清理直角缝隙，大幅降低了日常清洁的工作量。和市面上同类产品相比，这款淋浴盘将置物沥水区和盛水区做了一体化设计，不需要额外在墙面安装置物架，减少了墙面打孔的工序，也避免了置物架长期使用后脱落的风险，沥水区的位置刚好在淋浴时伸手可及的范围，拿取洗浴用品非常方便，同时沥水区和盛水区之间做了高度差，即使淋浴时水花飞溅，也不会打湿置物区的物品底部，保证放置的物品不会长期被水浸泡。
