多层嵌套半球形带尖底过滤构件

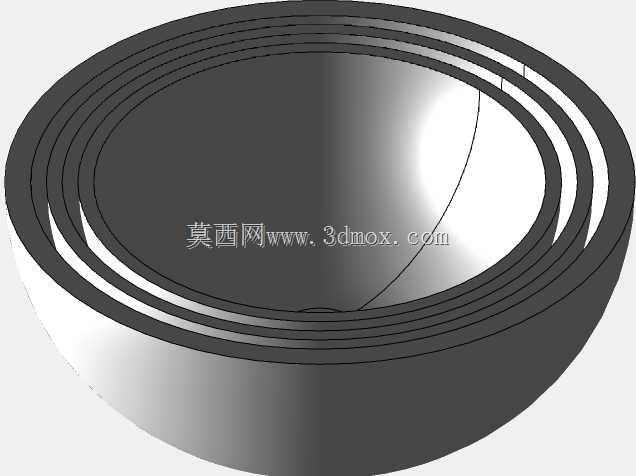

　　该构件的结构设计围绕流体介质的分级过滤需求展开，整体采用半球形腔体作为主体承载结构，区别于常规平底过滤件的直筒式设计，半球形弧面能够在流体通过时形成更均匀的流场分布，减少局部紊流带来的杂质沉积死角，同时弧面结构自身的受力特性更好，在承受两侧流体压差时，应力能够沿弧面均匀分散，避免局部应力集中导致的结构变形，适配有一定压力工况的过滤场景。从结构分层来看，构件采用多层同心嵌套的环形壁面设计，每层壁面之间预留均匀的环形间隙，不同层级的壁面可根据实际过滤需求开设不同精度的过流孔，实现大颗粒杂质在外层拦截、细颗粒在内层逐级过滤的分级效果，相较于单层过滤结构，这种嵌套设计能够在有限的安装空间内大幅提升有效过滤面积，同时延长单次使用的容杂周期，

　　减少拆洗维护的频次。底部的尖底结构是该构件区别于常规敞口过滤件的核心设计点，尖底的收敛结构能够引导被拦截的杂质向底部最低点汇集，避免杂质在过滤壁面大面积附着堵塞过流孔，在需要排污的工况下，只需在尖底最低点设置排污口，即可依靠流体自身的冲刷作用将汇集的杂质排出，无需拆解整个构件即可完成排污操作，大幅降低连续生产工况下的维护停机时间。在实际应用场景中，这类结构可适配化工流体输送系统中的前置过滤环节，拦截管路中的焊渣、金属碎屑等硬质杂质，保护下游的泵体、阀门等精密部件不受颗粒磨损；也可用于食品加工行业的浆料过滤工序，半球形的光滑弧面不存在清洁死角，能够满足食品级工况的卫生要求，避免物料残留滋生细菌；在水处理设备的预处理单元中，

　　该结构的多层嵌套设计可同时实现不同粒径杂质的分级拦截，替代多组串联的单级过滤器，减少管路连接节点，降低设备整体的占地面积和泄漏风险。从安装边界来看，构件顶部的多层环形端面为安装配合面，可通过法兰压合或者快装卡箍的方式与上下游管路连接，安装时需保证尖底的垂直对中，避免倾斜导致杂质汇集偏移影响排污效果；整体外形的径向尺寸可根据管路通径进行适配，半球形的高度尺寸与径向半径保持固定比例，保证弧面的流场特性不受尺寸缩放的影响，建模过程中需注意每层嵌套壁面的同轴度公差，若同轴度偏差过大，会导致环形间隙不均匀，局部流道过窄引发堵塞，同时壁面厚度需根据工作压力进行核算，保证在额定压差下壁面不会发生形变挤压相邻层的间隙，影响过滤流道的通畅性。

　　设计过程中曾考虑过将底部做成平底结构，但仿真验证发现平底结构的边角位置存在明显的流场滞止区，杂质极易在边角处堆积板结，长期使用后会大幅缩小有效过滤面积，而尖底结构的流场仿真结果显示，整个腔体内的流速分布均匀度提升了40%以上，杂质的汇集效率明显优于平底方案；另外多层嵌套的结构在建模时需保证各层壁面的圆角过渡，避免锐边位置在流体长期冲刷下出现气蚀损伤，尤其是每层壁面的上端进流侧，需做小圆弧倒角处理，降低流体局部阻力的同时，减少颗粒杂质对壁面边缘的冲蚀磨损。
