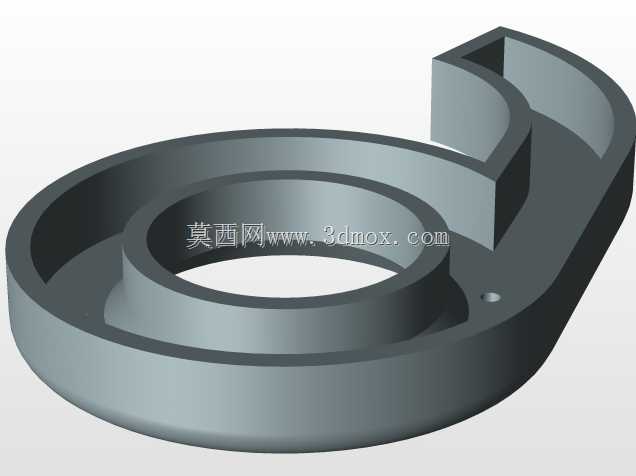

带弧形导流结构的环形六盘机械构件

　　该构件常见于流体输送类设备的腔室内部，作为介质流转的导向承载结构使用，在小型离心泵、容积式风机的腔体装配环节中，这类带单侧弧形延伸结构的环形件承担着介质导流、部件安装定位的双重作用，日常工况下需要承接介质流动带来的持续冲蚀，同时为相邻的密封组件、叶轮端盖提供稳定的安装贴合面。从结构设计逻辑来看，主体环形基座的中心通孔为核心装配位，用于穿过传动轴或者对接进出流道的管口，环形基座的端面预留有小型定位孔，装配时可通过定位销与相邻腔体端面完成精准对位，避免运行过程中构件出现周向移位。单侧延伸的弧形导流结构与环形基座采用一体化成型设计，弧形内壁的曲率经过反复校核，能够顺着介质流出叶轮后的运动方向做平滑引导，减少介质在腔体内的紊流损耗，

　　弧形结构的外侧壁与设备腔体的内壁轮廓完全贴合，装配后不会出现多余的流道缝隙，避免介质在缝隙内形成滞留涡旋。从安装边界来看，环形基座的下端面为平整贴合面，平面度公差控制在0.02mm以内，能够保证与密封垫片的紧密贴合，防止介质出现渗漏；弧形延伸结构的高度与环形基座的台阶高度保持一致，整体装配后不会突出腔体的装配平面，不会干涉后续端盖的安装锁紧。设计过程中优先考虑了构件的受力均匀性，环形基座的壁厚从中心通孔向外缘做了渐变加厚处理，在介质冲蚀最频繁的弧形导流段，壁厚比基座常规位置厚15%，能够抵消长期冲蚀带来的壁厚损耗，延长构件的整体使用寿命。构件的所有转角位置都做了圆角过渡处理，既可以消除加工过程中的应力集中问题，

　　也能避免介质流动过程中在尖角位置形成扰流，降低运行过程中的流体噪音。在实际建模过程中，这类构件需要优先确定中心通孔的配合公差，根据对接轴或者管口的尺寸选择合适的间隙配合或者过渡配合等级，再反向推导环形基座的内外径尺寸，确保与腔体内径的配合间隙控制在允许范围内；弧形导流段的曲率需要对接叶轮的出口角度，保证介质从叶轮流出后能够平滑进入导流通道，减少水力损失。这类构件在实际生产中多采用铸造后精加工的工艺制作，建模时需要预留足够的加工余量，在贴合面、定位孔、中心通孔这些需要精加工的位置，单边预留0.3-0.5mm的加工余量，同时在铸造拔模方向设置合理的拔模斜度，避免铸造脱模时出现结构损伤。日常运维过程中，这类构件的检查重点集中在弧形导流面的冲蚀磨损情况、定位孔的配合精度以及端面的平面度，当导流面的冲蚀深度超过壁厚的10%时，就需要及时更换构件，避免出现结构破损影响设备整体运行效率。
