双体船用双舵联动伺服操纵结构

　　这套双舵联动操纵结构，主要适配小型双体船模及同尺度实船的航向控制需求，在近岸休闲小艇、竞赛级遥控模型船、无人测绘小艇的舵系设计中都能见到同类结构的应用逻辑。不同于单体船单舵布置的方案，双体船的两片片体各自需要独立舵叶来匹配船体流场，若采用两套独立舵机分别驱动，不仅会增加动力元件的成本与布线复杂度，还容易出现两侧舵角不同步带来的偏航、舵效损失问题，这套联动结构正是为解决该痛点设计。

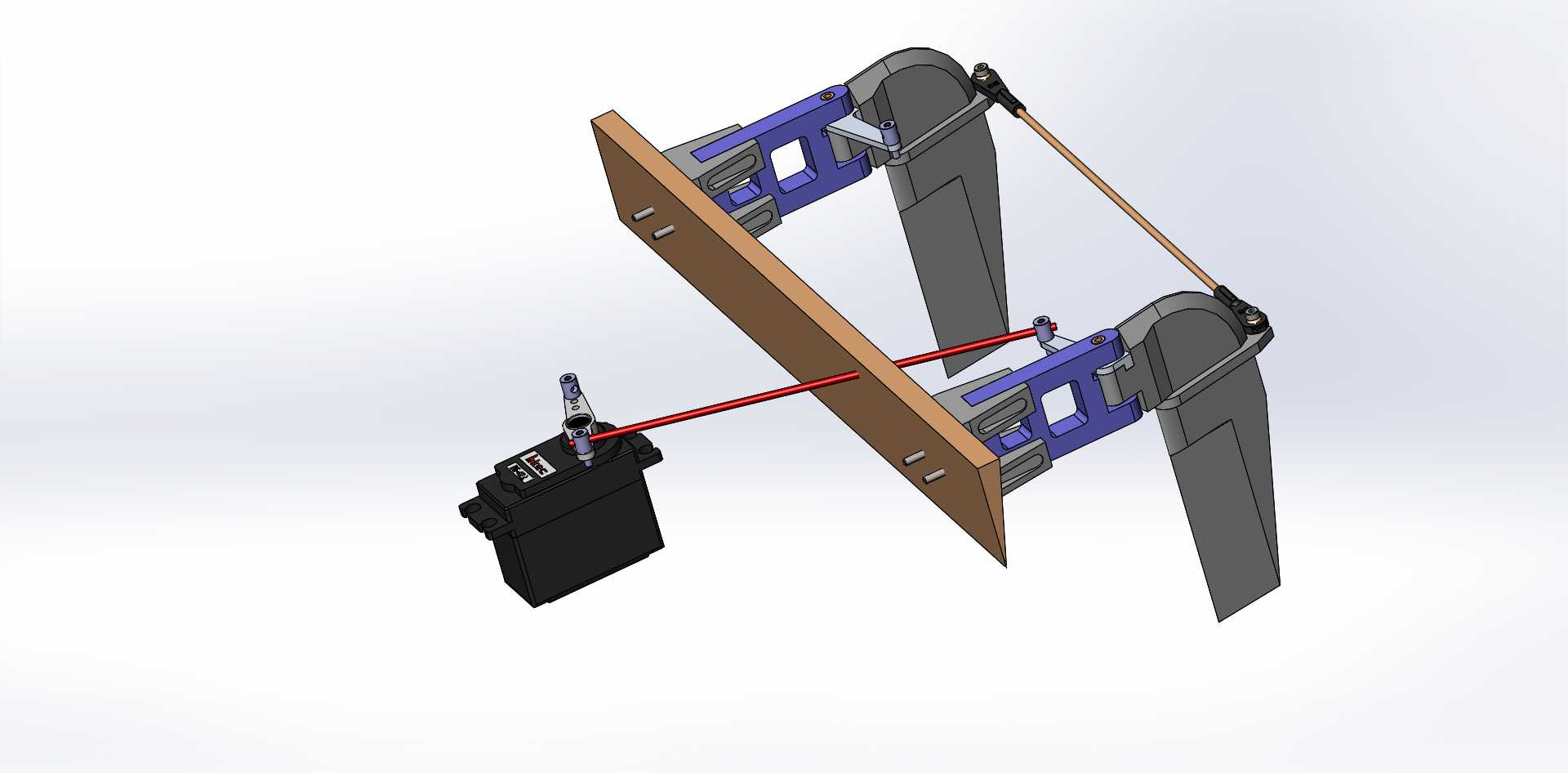

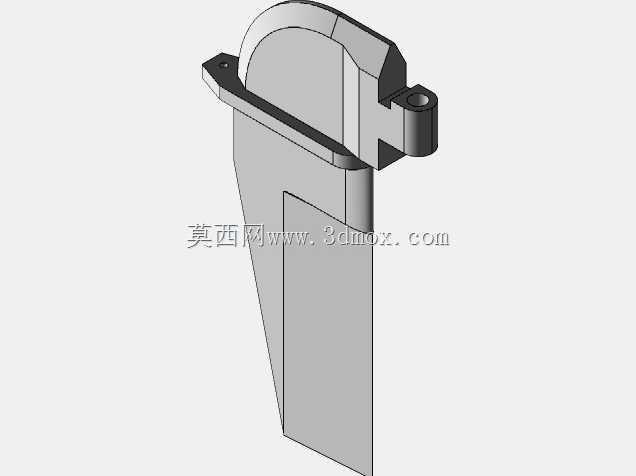

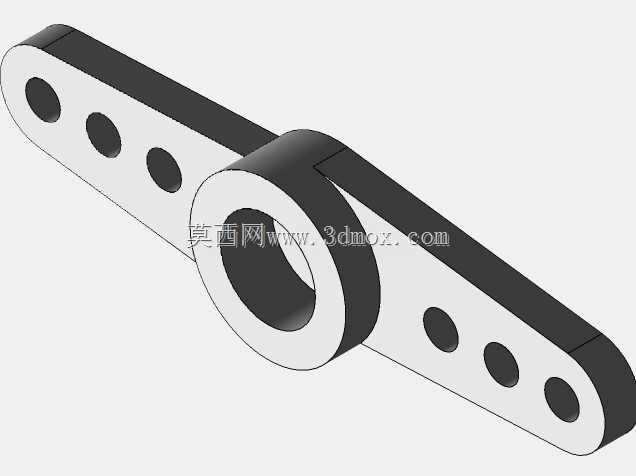

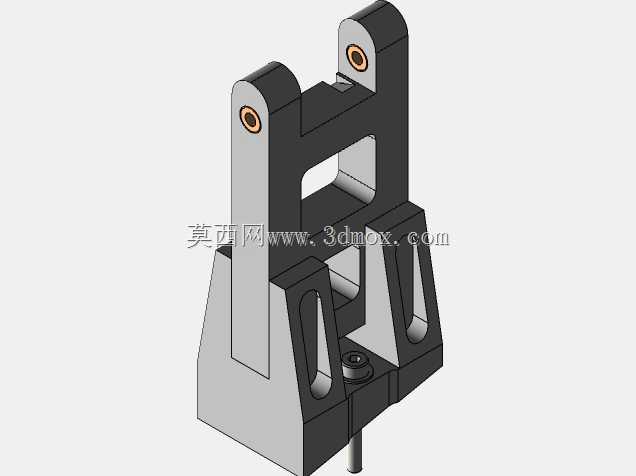

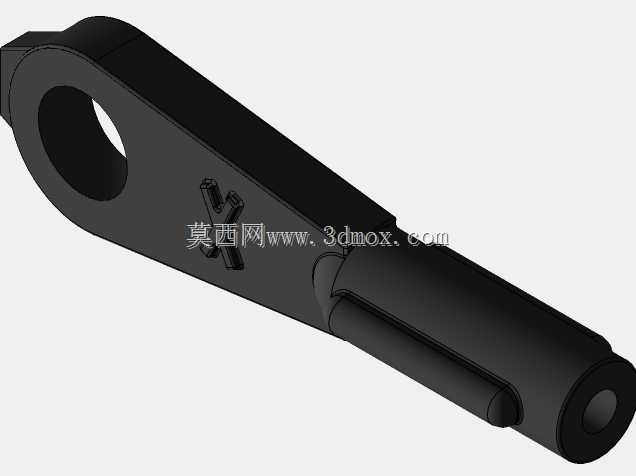

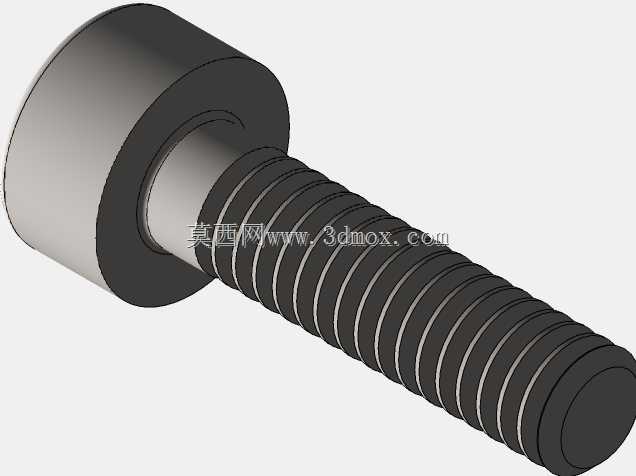

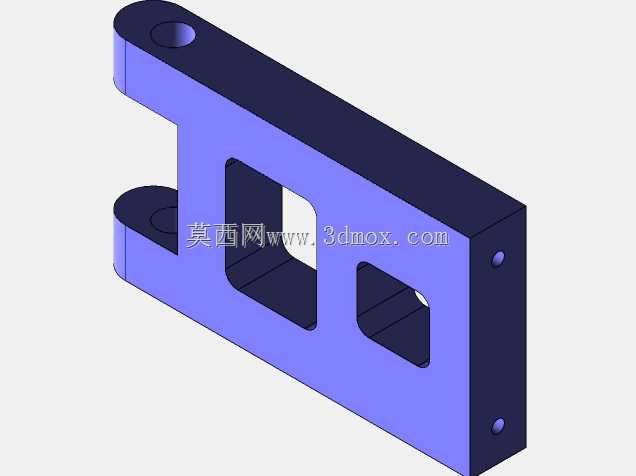

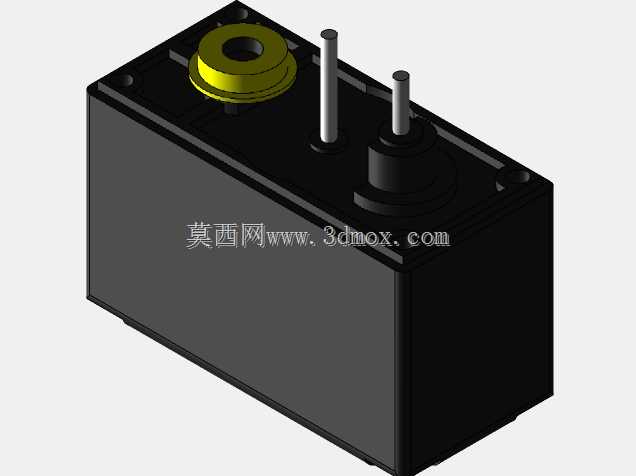

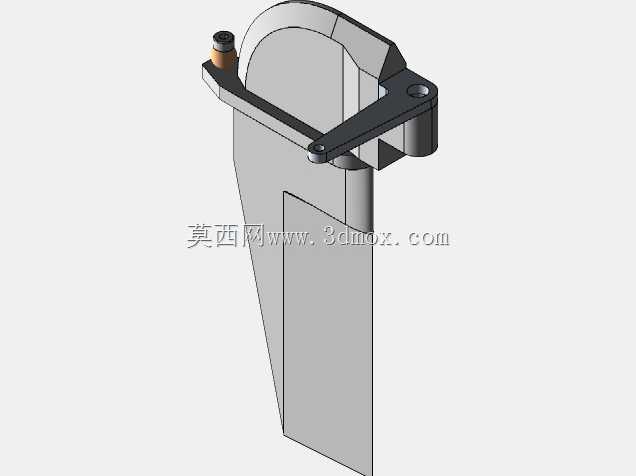

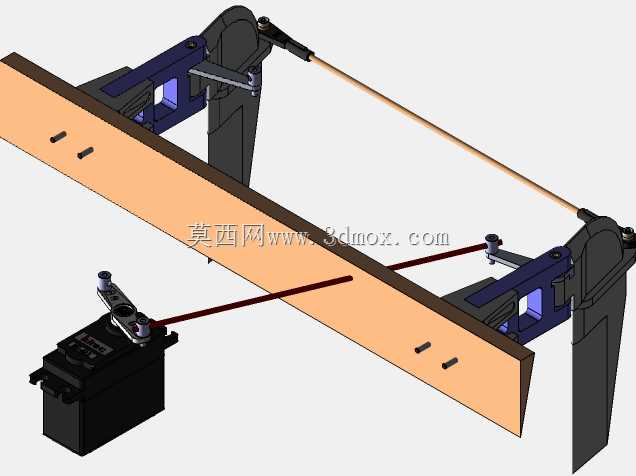

　　从功能实现来看，整套结构通过单台伺服舵机作为动力源，舵机输出摇臂连接刚性传动拉杆，将舵机的旋转扭矩同步传递给两侧的舵轴摇臂，两侧舵轴通过独立的铰接支座固定在船尾的安装板上，保证两片舵叶的偏转角度完全一致，传动路径上的所有铰接点都预留了标准紧固件的安装位置，可搭配铜套或微型轴承降低转动阻尼，避免长期使用后出现铰接点旷量导致的舵角虚位。舵叶采用对称翼型截面，相比平板舵能在相同舵角下获得更高的升力系数，降低小舵角转向时的水流阻力，同时舵叶的前缘做了圆弧过渡处理，减少大舵角机动时的水流分离现象，提升急转工况下的舵效稳定性。

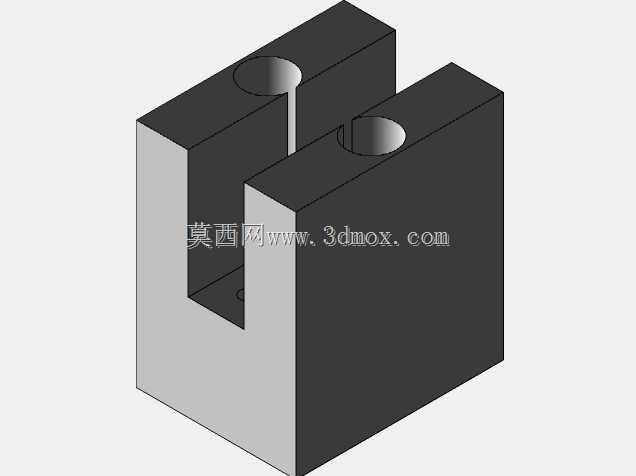

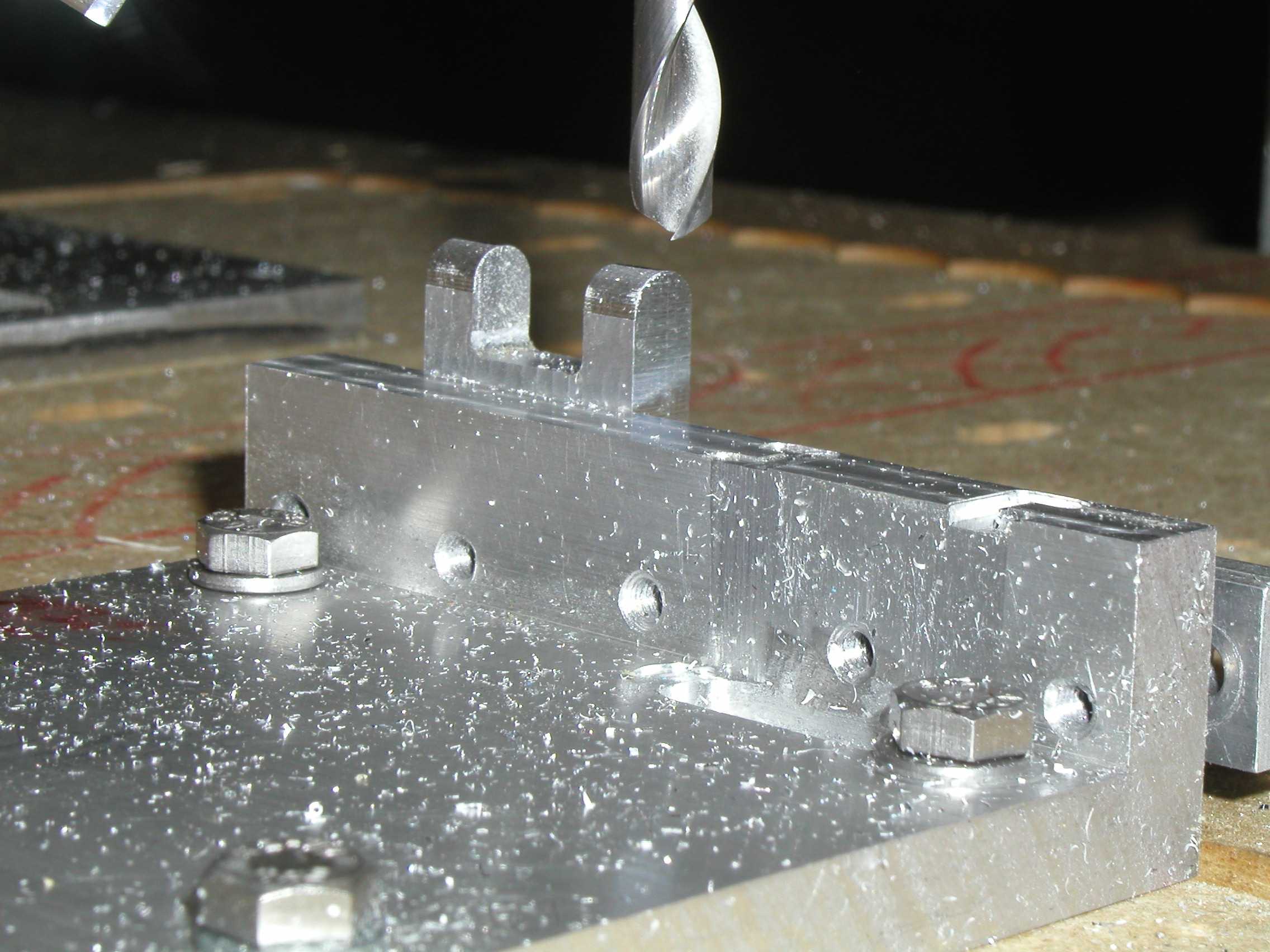

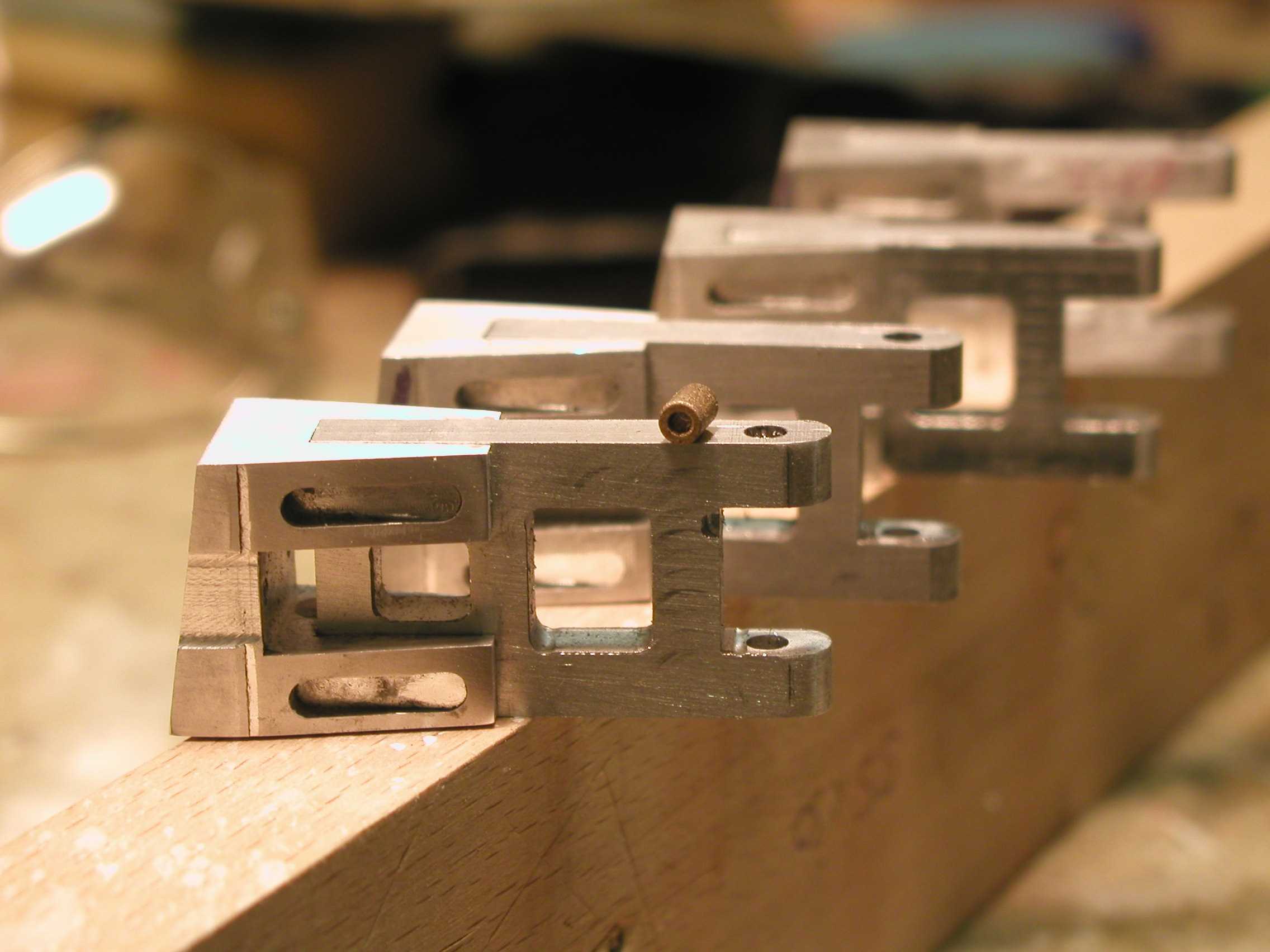

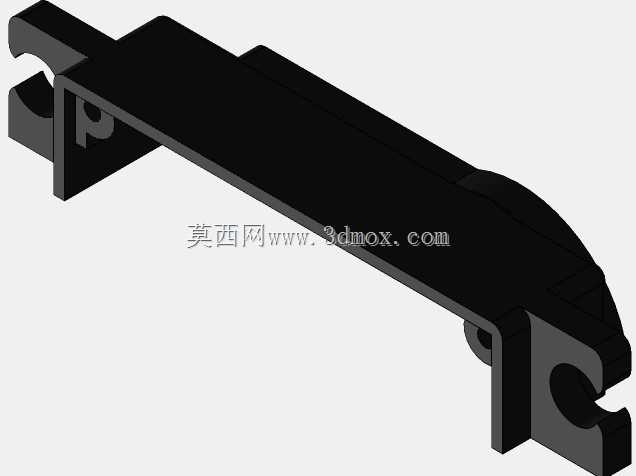

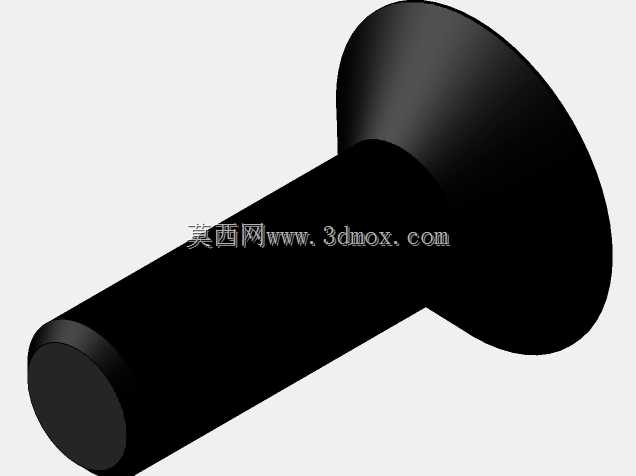

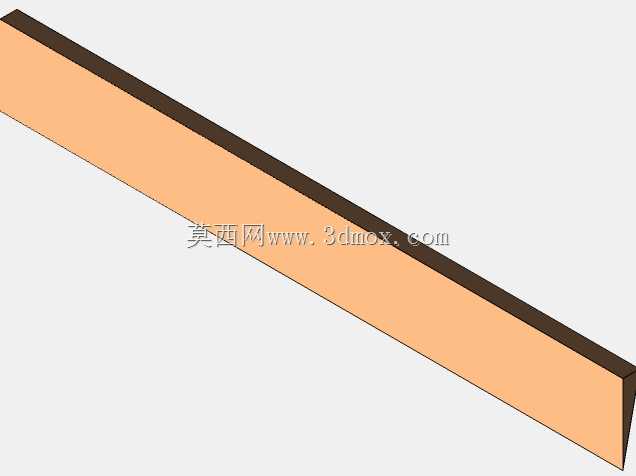

　　设计思路上，整套结构的安装基准为一块垂直布置的船尾安装板，所有舵系支座都直接固定在该安装板上，安装板的厚度适配常规船尾板的安装尺寸，支座与安装板之间采用沉头螺钉连接，安装后支座的突出高度控制在较小范围内，避免突出结构干扰船尾流场。传动拉杆采用等长设计，两侧舵轴的中心距与两片船体的片体间距匹配，舵机的安装位置位于安装板的中轴线上，保证两侧传动拉杆的受力完全对称，避免单侧拉杆受力过大出现变形。舵叶的展长与弦长比例参考了小型船舶舵系的设计规范，在保证足够舵效的前提下，尽可能降低舵叶的浸水阻力，同时舵轴的位置设置在舵叶弦长的靠前位置，利用水流作用在舵叶上的压力中心形成一定的回正力矩，降低舵机的保持扭矩消耗。

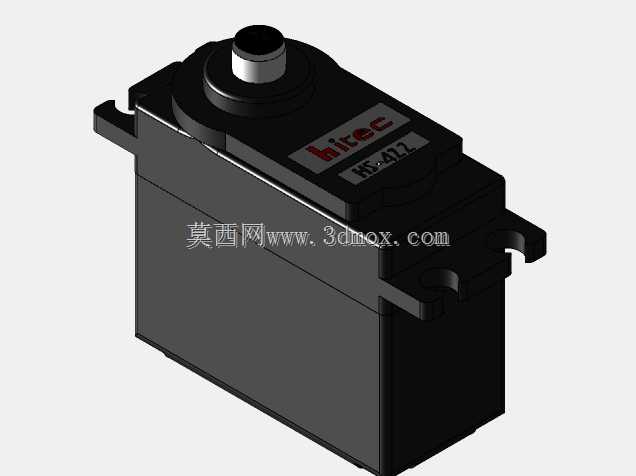

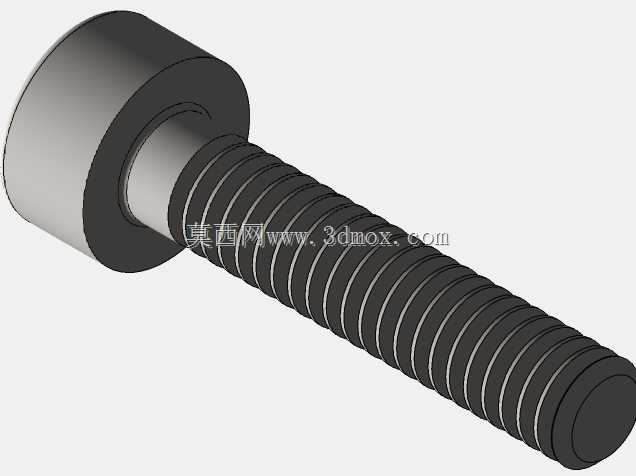

　　安装边界方面，整套结构的横向总宽度适配常规双体船的片体间距，安装时仅需在船尾安装板上加工对应位置的螺钉过孔与舵轴过孔，无需对船体尾部结构做大规模改造，舵机的安装座预留了不同规格舵机的安装孔位，可根据船体的大小与所需舵力大小，匹配不同扭矩的标准伺服舵机。传动拉杆的长度可根据实际安装的片体间距做小幅调整，铰接点的连接螺钉采用防松设计，避免船体航行过程中振动导致的连接件松动。舵叶的上下端做了封边处理，减少舵叶的端部绕流损失，提升舵叶的整体工作效率，舵轴与安装板之间预留了密封件的安装槽位，可加装密封圈防止船内进水。

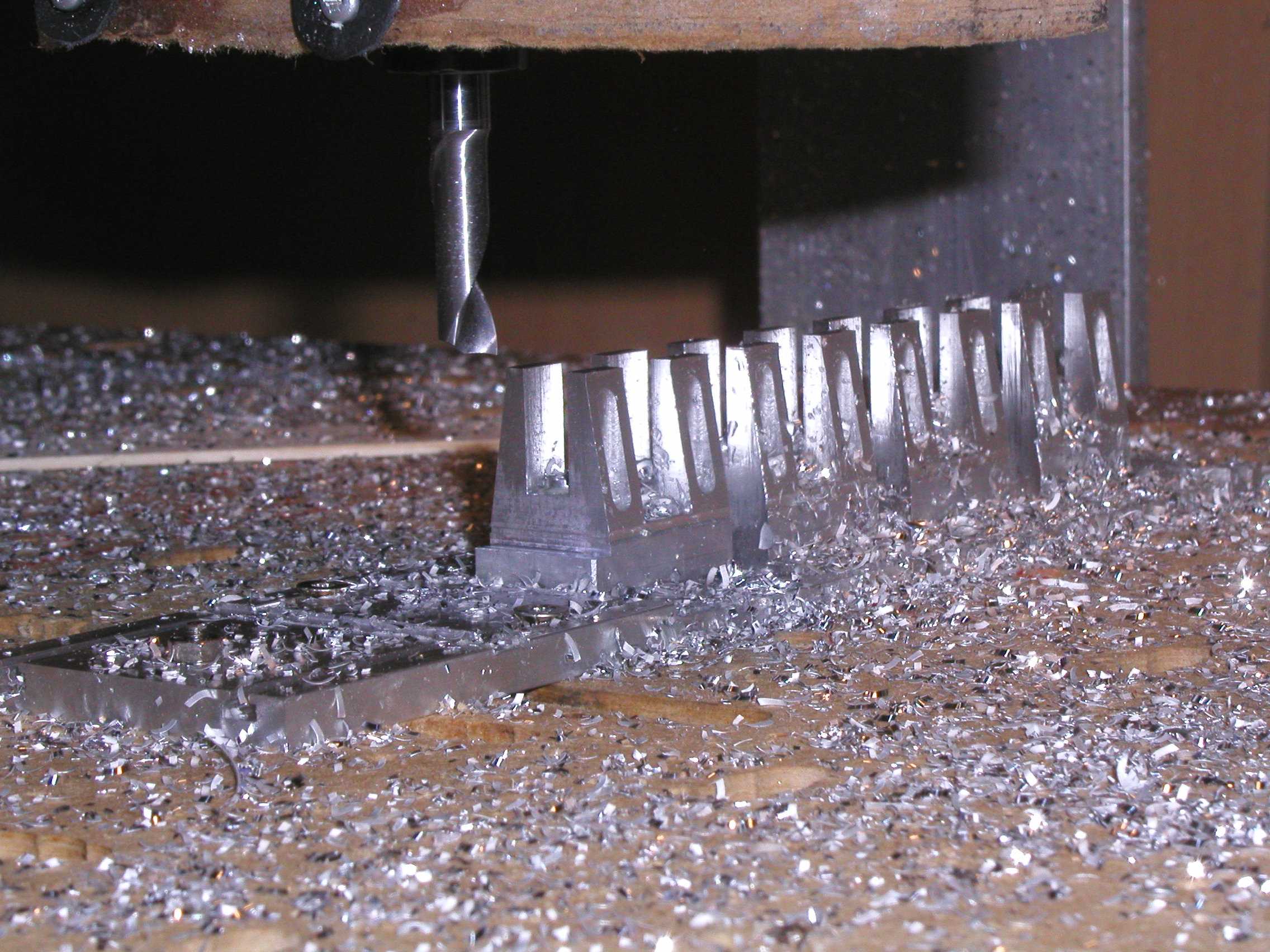

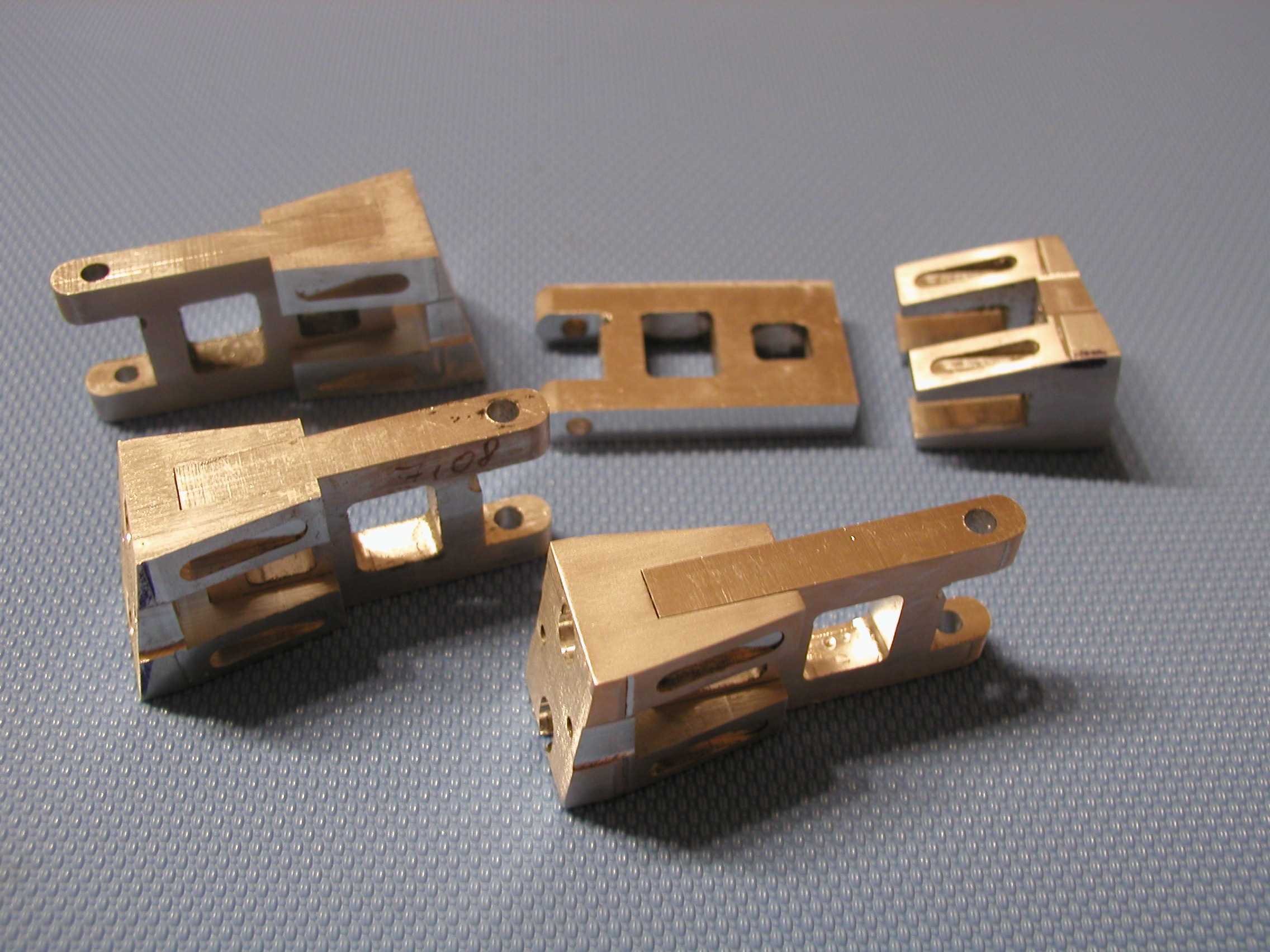

　　在实际使用场景中，这套结构的同步联动特性可以保证双体船在直线航行时两侧舵叶保持零舵角，不会因为两侧舵角偏差出现持续的单侧偏航，减少航行过程中的舵机修正频次，降低动力消耗；在转向工况下，两侧舵叶同步偏转相同角度，两片船体获得的转向力矩对称，船体转向时的横倾角度更小，航行姿态更稳定，尤其适合高速航行的小型双体船使用，能有效避免高速转向时的侧翻风险。结构上的所有受力部件都采用轻量化的高强度材料制作，舵叶与支座可采用数控铣削的铝合金材质，在保证结构强度的前提下降低整体重量，不会给船尾带来过多的重量负担，避免船体出现尾倾现象。
