机械踏板框屋支撑结构件三维设计

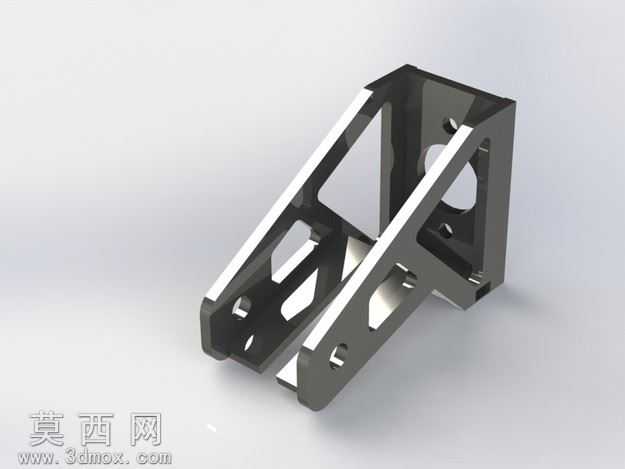

本作品为机械踏板配套的框屋支撑结构件，采用SolidWorks完成全参数化三维建模，建模过程中优先采用实体拉伸、切除命令构建主体基础轮廓，针对构件上的减重镂空槽、安装定位孔位，通过草图完全定义几何约束后执行批量切除操作，确保所有孔位的同轴度、槽位的对称度符合机械装配公差要求，构件的弯折支撑臂采用薄壁特征生成，在保证结构强度的前提下合理控制壁厚，减少不必要的材料冗余。建模完成后通过PhotoView360开展渲染工作，材质选用哑光喷塑金属材质，调整材质的粗糙度、反射率参数模拟工业五金件的真实表面质感，渲染环境采用柔和的影棚布光，添加适度的环境闭塞效果，清晰呈现构件的棱角转折、镂空结构与装配接触面的细节，避免光影过强掩盖结构特征。结构设计上，该构件采用三角加强筋布局，主体安装面预留多组螺栓过孔与定位销孔，可直接与踏板主体、设备安装基座完成刚性连接，倾斜延伸的支撑臂设置多组镂空减重槽，在不降低结构抗扭、抗弯性能的前提下有效降低构件自重，支撑臂末端设置卡槽式连接结构，可与踏板的活动限位部件配合实现行程限位功能，构件的所有棱边均添加了符合工业设计规范的圆角过渡，避免应力集中导致的构件断裂风险，同时消除加工过程中的锐边安全隐患。设计过程中优先考虑构件的加工工艺可行性，所有特征均适配常规铣削、冲压加工流程，无倒扣、极小内圆角等难以加工的结构，安装孔位的间距、孔径均参照通用五金配件的装配标准设定，可直接适配同规格的标准紧固件，无需额外定制连接件，兼顾了结构强度、装配便捷性与加工经济性，可直接用于踏板类机械产品的配套结构设计参考。
