料斗式工业燃烧器结构三维设计

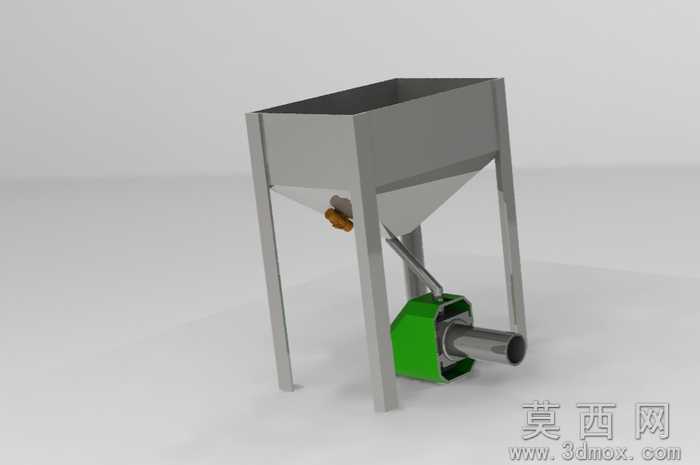

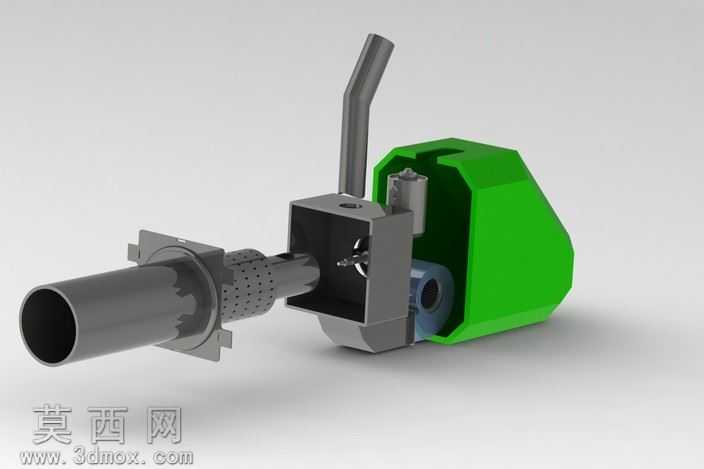

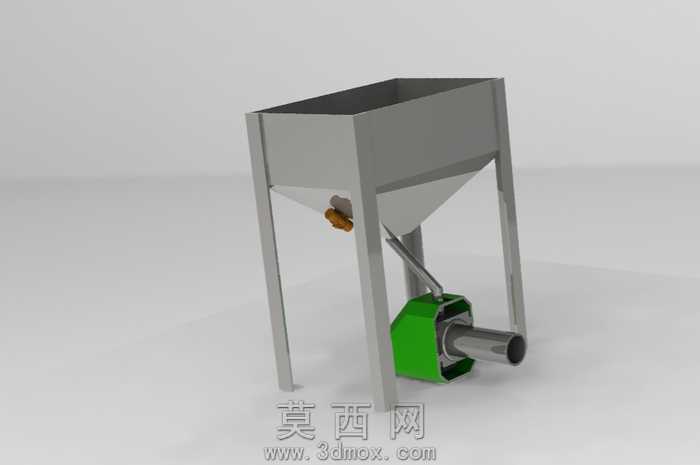

本模型为料斗式工业燃烧器的完整三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐一拆分细化各个功能部件。首先构建上部的储料料斗结构，采用方形敞口上沿搭配锥形下料斗的设计，料斗壁面设置均匀壁厚，通过支撑腿框架完成料斗的承重固定，支撑腿采用等截面方管型材结构，四条支腿垂直布置并在连接位置做加固处理，保证整体结构的稳定性。下料斗的出料位置设置拨料调节组件，通过带手柄的转轴结构控制下料流量，拨料部件与料斗壁面做间隙配合设计，避免运动干涉。下料通道下方连接燃烧主体单元，燃烧器外壳采用多面拼接的包覆式结构，外部做绿色涂装材质区分，内部预留燃烧腔空间，前端伸出金属燃烧喷管，喷管采用空心圆柱结构，端部做敞口设计用于火焰输出。材质渲染阶段，对不同部件做差异化材质设置：料斗与支撑框架采用哑光灰色金属材质，模拟碳钢焊接后的表面质感；拨料手柄采用棕褐色工程塑料材质，还原操作件的握持质感；燃烧主体外壳采用亮面绿色烤漆材质，喷管采用抛光不锈钢金属材质，通过材质差异清晰区分不同功能模块。结构设计上充分考虑实际使用的合理性，料斗的锥角设置符合散料下料的安息角要求，避免物料架桥堵塞；支撑腿的高度设置预留出燃烧单元的安装与维护空间，喷管的伸出长度满足火焰输出的安全距离要求；拨料组件的转轴位置设置密封结构，避免物料泄漏。建模过程中对所有装配部件做干涉检查，确保各运动部件活动顺畅，固定部件连接位置贴合紧密，整体模型比例协调，各部件的尺寸比例符合工业燃烧设备的常规设计规范，可用于相关设备的结构展示、原理教学以及方案评审参考。
