敞篷改装双座复古竞速跑车结构设计

　　该款敞篷竞速车型的结构设计，核心面向定制化改装车展示、影视道具制作、竞速赛事改装参考等场景，区别于量产民用车型的设计逻辑，整体围绕轻量化、视觉冲击力、改装拓展性三个核心方向搭建三维结构。从实际用途来看，该结构可作为改装车爱好者的方案验证载体，也可用于汽车文化展陈的等比例模型制作，或是竞速类游戏的载具资产开发，外露的动力总成布局也能作为汽修教学的直观演示结构，帮助学习者理解大排量改装动力的管路排布与安装逻辑。

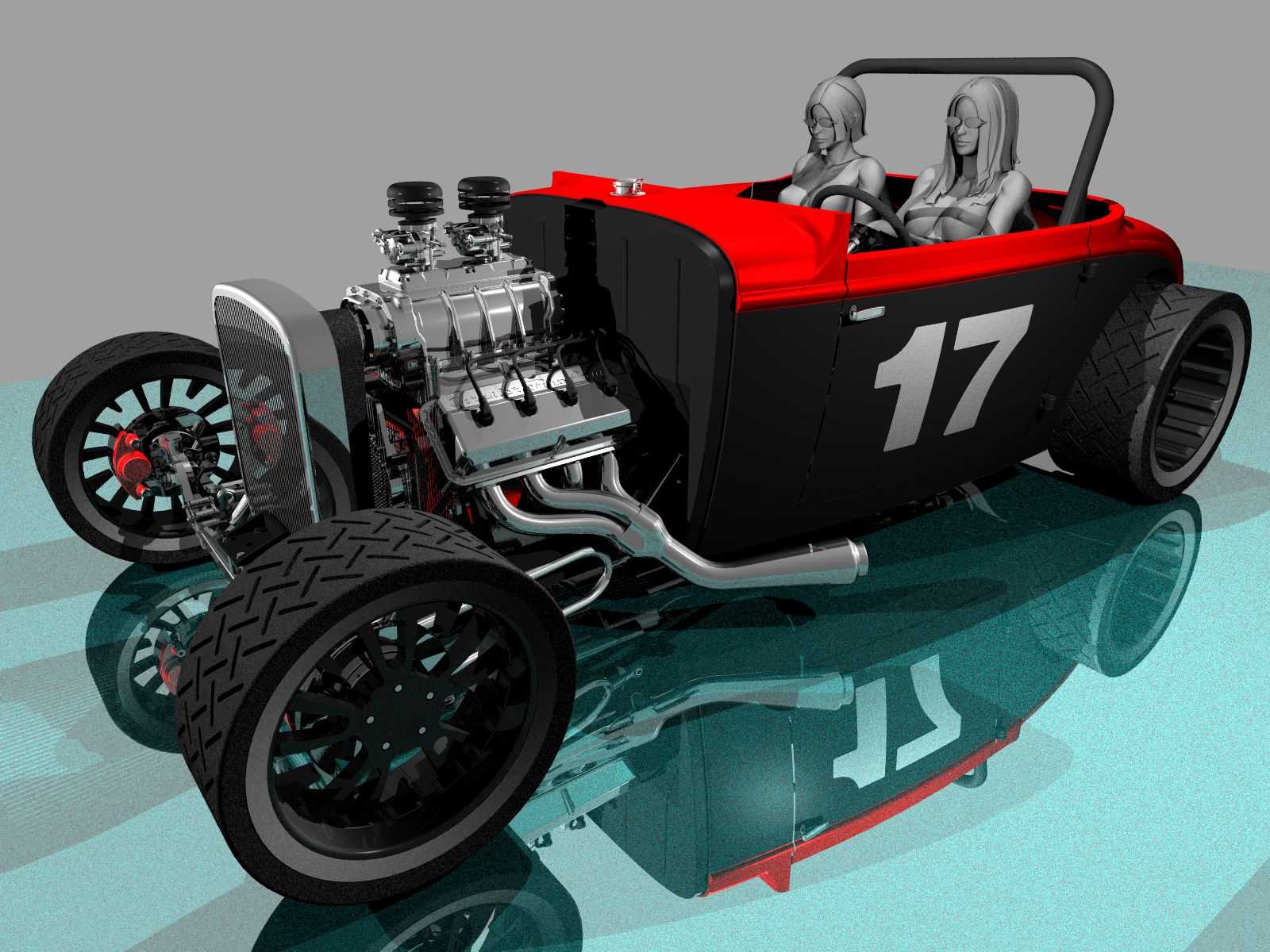

　　设计思路上，首先确定了开放式座舱的基础框架，取消了传统量产车的封闭车顶结构，仅在驾驶舱后方设置单管环形防滚架，既满足竞速场景下的乘员防护要求，又最大程度降低车身上部重量，同时还原复古改装车的经典视觉特征。车身主体采用前后分段式布局，前舱完全取消覆盖件，将V型双化油器动力总成完全外露，进排气歧管采用等长不锈钢管路走向，直接从缸体两侧延伸至车身侧下方，既优化了高转速下的排气顺畅度，也省去了多余覆盖件的重量，前悬采用短行程独立悬架结构，搭配大尺寸负值轮毂与块状越野竞速轮胎，轮距相比普通民用跑车加宽120mm，大幅提升高速过弯时的侧向稳定性，轮胎与轮拱之间预留35mm的跳动间隙，避免极限压缩工况下的剐蹭问题。

　　车身中部的乘员舱采用双座布局，座椅为低坐姿桶型结构，安装位置比普通家用车低180mm，进一步降低整车重心，方向盘采用小直径竞速款式，转向比设定为12:1，适配场地竞速的快速转向需求。车身侧围采用红黑撞色的分体式覆盖件，侧部预留大尺寸数字标识安装位，覆盖件与车架之间采用快拆螺栓连接，方便赛事过程中的快速更换与维修。车身尾部采用短尾设计，后悬长度比普通紧凑型跑车短220mm，减小转弯半径，后轮胎宽达到315mm，搭配与前轮同规格的负值轮毂，驱动轮的抓地面积提升40%，适配大扭矩动力输出的起步需求。

　　安装边界方面，整车轴距设定为2450mm，整车长度控制在3800mm以内，宽度1850mm，高度1120mm，满足小型改装车间的举升机安装适配要求，车架主体采用40*40mm的矩形钢管焊接而成，动力总成安装位预留了三个不同规格的机脚固定点，可适配小排量直列四缸、大排量V8等不同类型的改装动力，不需要重新切割修改车架主体结构。冷却系统采用前置立式散热水箱，安装位置在前轴前方，与车架纵梁直接连接，避开了前悬的跳动行程，水箱与发动机之间的上下水管采用大口径耐温硅胶管，走向沿车架纵梁内侧布置，与排气歧管之间预留25mm以上的隔热间隙，避免高温烘烤导致管路老化。燃油箱设置在座椅后方的防滚架下方位置，采用防爆铝合金材质，容积设定为45L，满足场地竞速2小时的续航需求，加油口布置在车身侧围后方，与覆盖件齐平，不破坏车身侧面的整体线条。制动系统采用四轮打孔通风盘结构，前盘直径330mm，后盘直径310mm，卡钳安装位预留了四活塞、六活塞两种规格的安装孔位，可根据不同的动力配置选择对应的制动套件，不需要额外加工转接座。

　　从结构验证的角度来看，该三维模型完整还原了改装车的所有硬点位置，包括车架焊接点、悬架安装点、动力固定点、车身覆盖件的安装卡扣位置，在进行实际改装制作时，可直接提取模型中的坐标数据进行管材切割、零部件定位，减少现场测量的误差，外露的管路、线束走向也做了1:1的还原，可作为实车布线布管的参考，避免出现管路干涉、线束磨损等实际装配中常见的问题。车身的反光地面匹配设计，也可用于渲染展示时的效果验证，帮助设计人员提前确认车身漆面、金属部件的反光效果，调整涂装方案。
