电磁式离合器总成结构三维设计

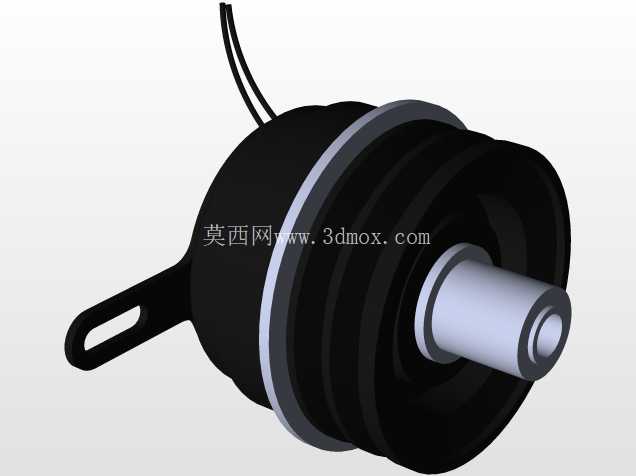

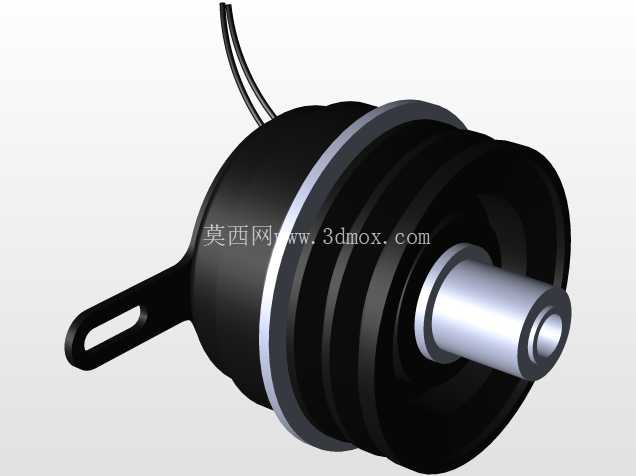

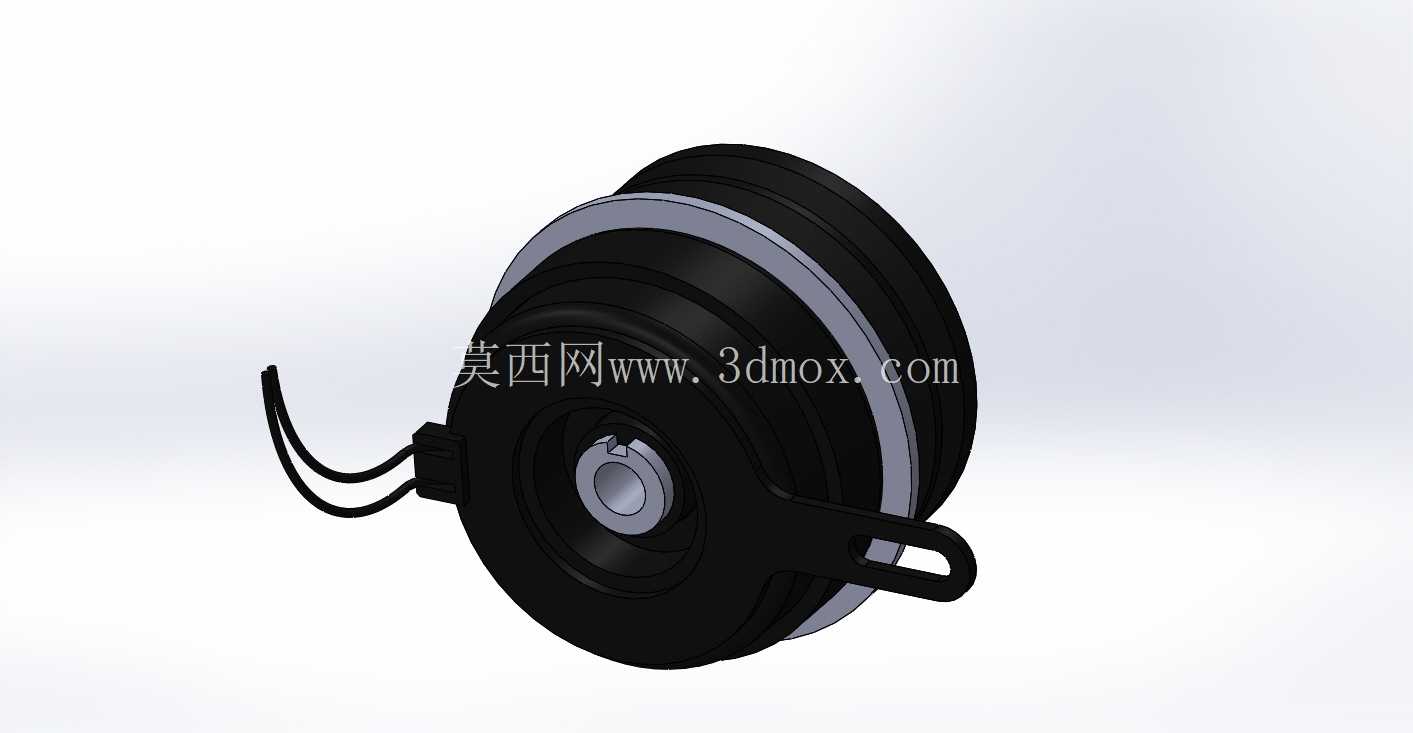

　　这款电磁离合器的结构设计完全围绕传动系统的快速通断需求展开，在常规的机床进给、包装机械送料、纺织设备卷绕这类需要频繁启停、精准切换传动链路的场景中，这类部件的响应速度直接决定了整线的运行节拍精度。从结构布局来看，主体采用盘式叠装设计，最外侧的带轮槽结构直接兼容标准三角带传动，不需要额外加装过渡带轮，输入端可以直接对接电机输出侧的带传动链路，减少了中间传动环节的间隙累积。中间的电磁线圈组件完全封装在黑色绝缘壳体内，出线端采用侧向走线设计，预留的双股导线长度足够跨过安装支架的走线槽，避免设备运行过程中导线与旋转部件发生剐蹭磨损。

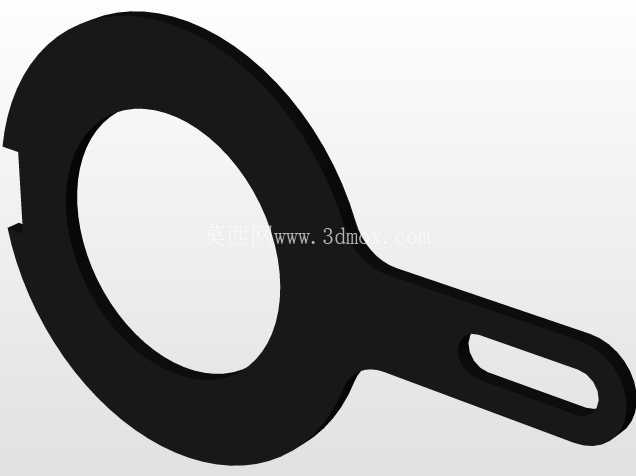

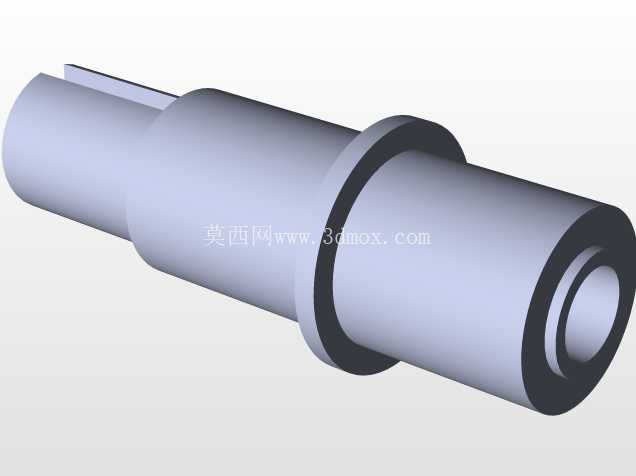

　　输出端的轴孔采用键槽定位结构，与从动轴的配合公差选在过渡配合区间，既可以保证扭矩传递过程中不会出现轴孔打滑，也能在后期维护时顺利拆卸，不会出现轴与孔抱死的情况。侧面伸出的安装支耳带长条形调节孔，这个设计细节是考虑到不同设备的安装座孔位存在加工公差，长孔可以提供±5mm的安装调节余量，不需要在安装现场重新配打孔位，降低了现场装配的难度。从功能实现逻辑来看，线圈通电时产生的电磁吸力会吸合内部的摩擦片组，将输入端带轮的扭矩完全传递到输出轴，断电时摩擦片组在内置弹簧的作用下快速分离，输入端带轮可以保持空转状态，输出端立刻停止动力输出，整个吸合分离的响应时间控制在几十毫秒级别，完全满足高速工况下的频繁离合需求。

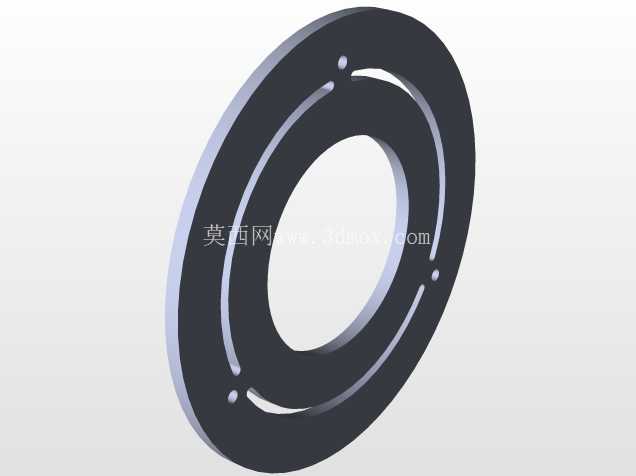

　　设计过程中特意将摩擦片的接触面积做了等比放大，在相同的电磁吸力下可以传递更大的额定扭矩，同时也能降低单位面积的摩擦压力，延长摩擦片的使用寿命。整个部件的轴向尺寸做了紧凑化处理，总厚度控制在常规同扭矩规格离合器的80%左右，对于安装空间局促的小型自动化设备来说，不需要额外预留过大的轴向安装空间，也不会和周边的机架、传动轮产生运动干涉。径向尺寸的边界也做了严格控制，带轮的最大外径处做了倒角处理，安装时即使与周边部件存在小范围的位置偏差，也不会出现安装卡滞的问题。

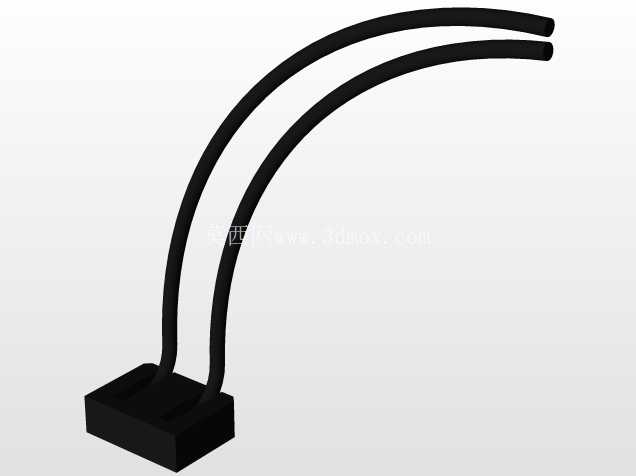

　　在结构强度校核阶段，安装支耳的厚度做了加厚处理，即使在设备运行产生振动的工况下，支耳也不会出现疲劳断裂的情况，线圈外壳的防护等级可以满足常规工业车间的粉尘、少量溅油环境使用，不需要额外加装外部防护壳。出线端的位置做了防弯折处理，导线与壳体的连接处加设了橡胶护套，即使设备运行过程中导线受到反复拉扯弯折，也不会出现线芯断裂的问题。摩擦片组的间隙在出厂前已经做了预调整，现场安装时不需要额外调整间隙，直接固定安装支耳、接好控制线即可投入使用，降低了现场调试的技术门槛。带轮的槽型尺寸严格遵循国标三角带的槽型规范，替换现有设备上的同规格离合器时，可以直接沿用原有传动带，不需要更换配套的传动部件，减少了备件替换的成本。
