矿山装载作业自主轮式装载设备结构

　　这款轮式装载设备最初面向机电一体化课程实训场景开发，核心功能是在模拟矿山作业环境下完成散料的承接、短距离转运与定点卸料，可适配教学演示、小型散料搬运试验、自动化作业逻辑验证等场景，也可作为小型散料装载单元嵌入到微型自动化生产线中完成物料转运工序。

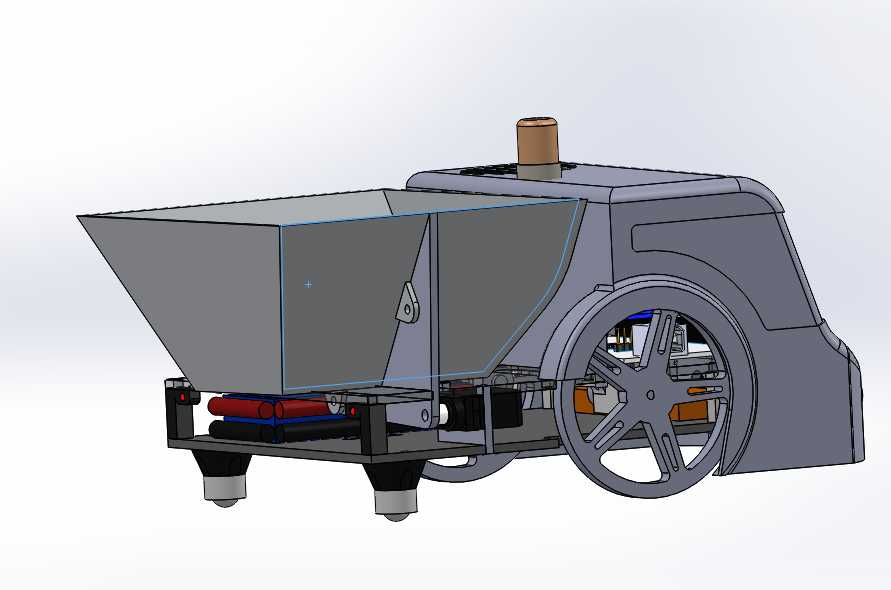

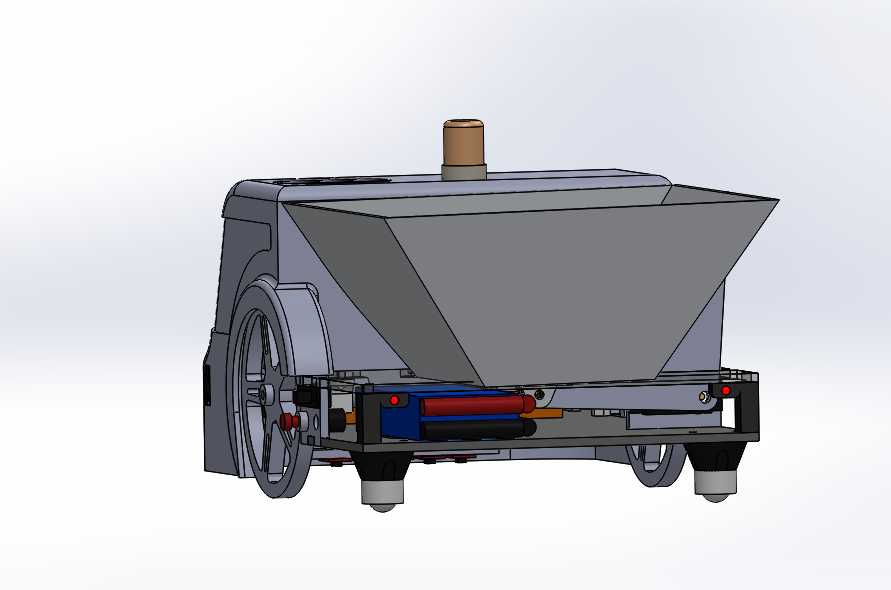

　　从结构设计逻辑来看，底盘部分采用3毫米厚度的丙烯酸板材切割成型，这类材料切割加工门槛低、成型速度快，能在课程设计周期内快速完成底盘结构迭代，同时板材自身刚度足以支撑上部驾驶室、料斗以及行走驱动组件的载荷，底盘的安装边界预留了驱动轮、随动支撑脚的安装孔位，驱动轮采用大直径辐条式结构，轮缘做了防滑结构处理，单轮通过侧边的驱动组件直接传动，省去了复杂的传动链结构，既降低了装配难度，也能在模拟的硬质矿山作业路面上获得足够的抓地力，底盘尾部设置的可调节支撑脚，能在设备停靠卸料时提供额外支撑，避免料斗满载时设备出现前倾倾覆的问题。

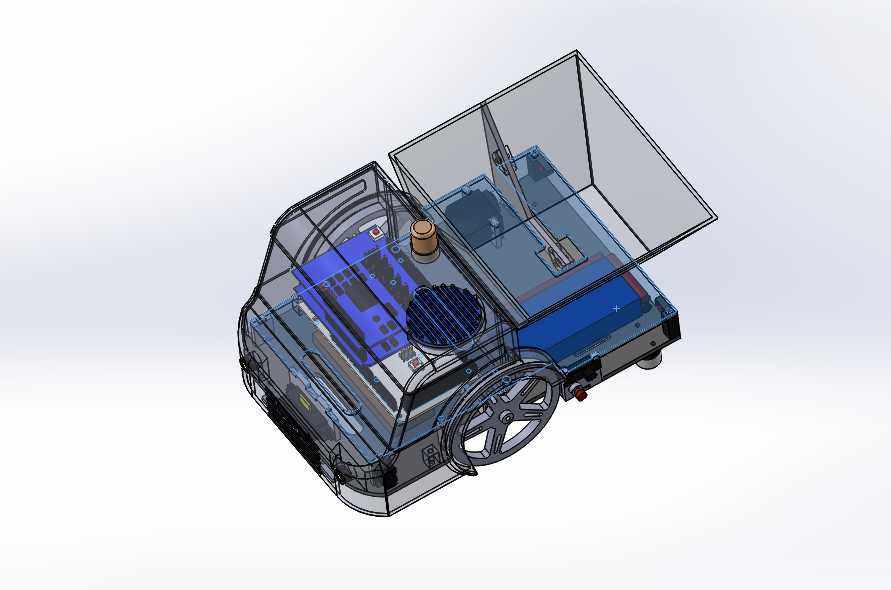

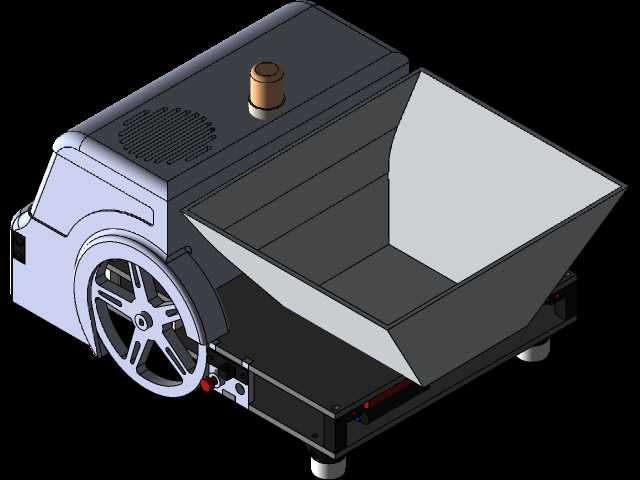

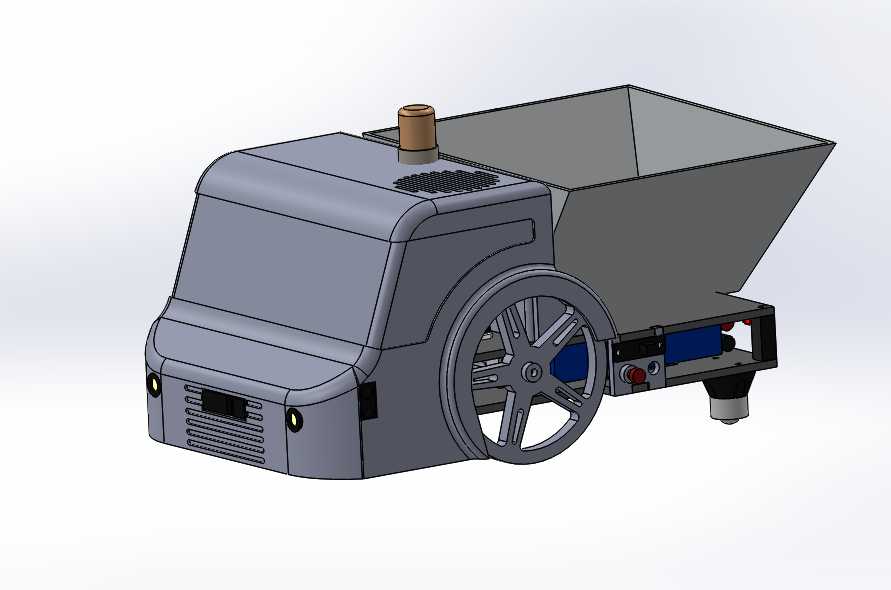

　　上部结构分为驾驶室与装载料斗两个独立模块，两个模块均采用3D打印工艺制作，能快速成型出曲面造型的驾驶室壳体，驾驶室内部预留了控制板、驱动电路的安装空间，顶部设置了排气通气管路与散热格栅，能为内置的控制元件提供散热通道，前脸位置预留了传感器安装位，可加装红外、视觉类传感元件实现直线跟踪、障碍物识别等自主行走功能。后部的装载料斗采用大倾角敞口设计，料斗内壁做了顺滑过渡处理，能减少散料残留，料斗底部与底盘之间预留了输送机构的安装空间，内置的输送组件可将料斗内的散料匀速向尾部出料口输送，配合行走路径的预设，可完成定点卸料作业。

　　在安装边界设计上，设备整体宽度控制在常规试验通道的通行尺寸范围内，料斗的最高装载高度适配常规散料出料口的落料高度，无需额外增设提升机构即可承接上游设备输出的散料，驱动轮的安装位置做了下沉处理，降低了设备整体重心，在满载状态下行走时的稳定性更优。设备的电气控制元件全部集成在驾驶室与底盘的预留腔体内，外部走线全部通过底盘预设的穿线孔布置，避免作业过程中物料剐蹭线路造成故障。

　　从实际应用适配性来看，这类小型自主装载设备除了教学演示用途外，也可经过结构强化后应用在小型仓储、轻工生产线的散料转运环节，替换人工完成重复性的短距离物料搬运工作，其模块化的设计思路也方便后续根据不同的作业场景更换料斗容积、调整行走轮尺寸、加装不同类型的传感元件，拓展不同的作业功能。设计过程中优先考虑了加工与装配的便捷性，所有结构件的连接孔位都做了对位标识，非标准件全部采用易加工的板材切割与3D打印工艺制作，不需要复杂的机加工工序即可完成整机组装，非常适合设计验证阶段的快速打样测试，也能帮助初学者快速理解行走类作业设备的结构组成、动力传递逻辑与自主作业的实现方式。
