这套仿生双足行走机构的设计原点,来自对平胸总目鸟类下肢运动逻辑的逆向拆解,不同于常规双足机器人采用的直膝连杆布局,该结构复刻了鸟类腿部后向屈膝的骨骼排布特征,在足端触地缓冲、单腿支撑稳定性上有更突出的表现,目前主要应用在足式机器人研发教学、仿生运动算法验证、小型巡检机器人样机开发场景中,也可作为特种作业机器人的行走单元基础框架,适配非结构化地形的通行需求。

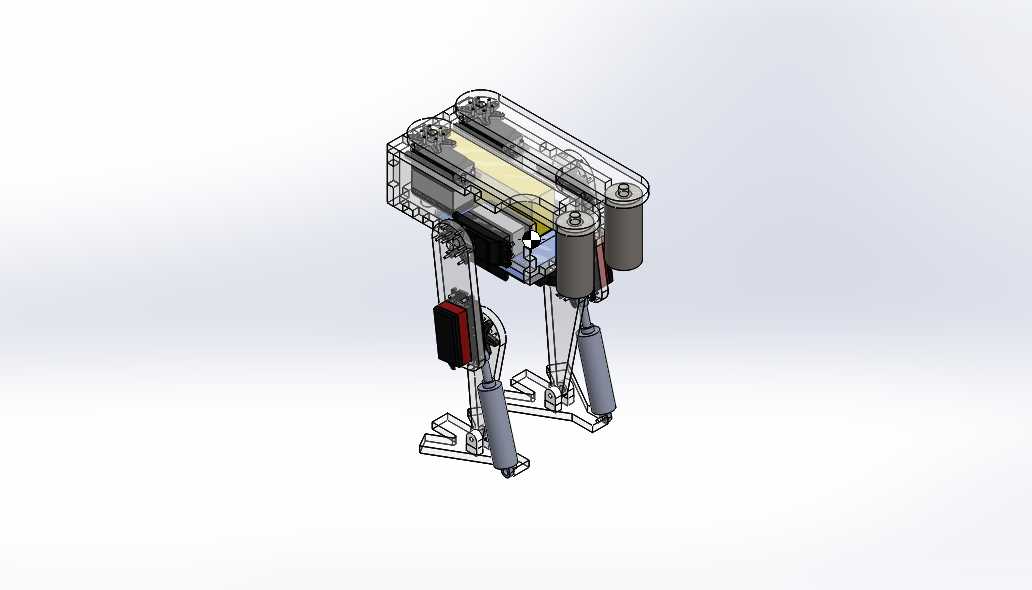

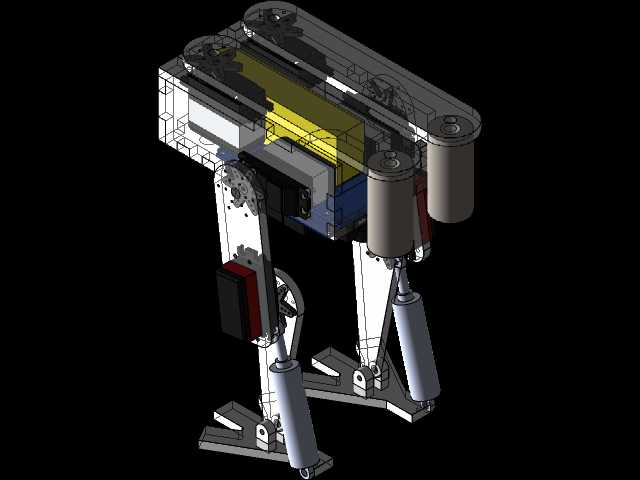

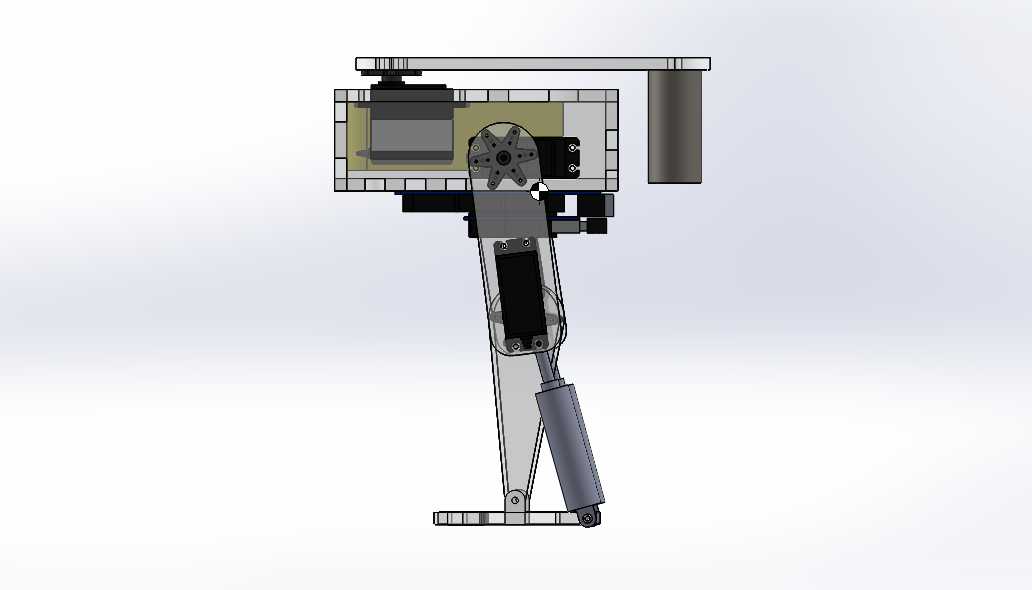

从功能实现逻辑来看,整套机构的髋部集成了水平回转与前后摆转两个自由度,水平回转舵机布置在髋部安装座的上层腔体,输出轴直接连接躯干安装板,可实现整机行进过程中的转向调整,前后摆转舵机固定在髋部立板内侧,通过舵盘与大腿构件上端的连接法兰刚性锁附,负责带动大腿完成迈步方向的摆转动作。膝关节处采用连杆联动结构,没有额外设置驱动元件,而是通过大腿与小腿之间的铰接点配合线性阻尼构件,模拟鸟类腿部的肌腱牵拉效果,当髋部舵机带动大腿抬升时,膝关节会在联动杆的牵拉下自然完成屈膝动作,足端抬升高度可通过调整连杆铰接点的偏心距进行适配,常规配置下足端最大抬升高度可达120mm,能够轻松跨越高度不超过80mm的路面障碍。小腿构件采用镂空式钣金折弯结构,在保证结构强度的前提下尽可能降低下肢运动惯量,减少舵机启停过程中的冲击负载,小腿下端与足端构件通过铰接轴连接,铰接处内置扭簧结构,可在足端触地时提供被动缓冲,抵消落地瞬间的冲击载荷,避免刚性冲击对舵机齿轮造成损伤。

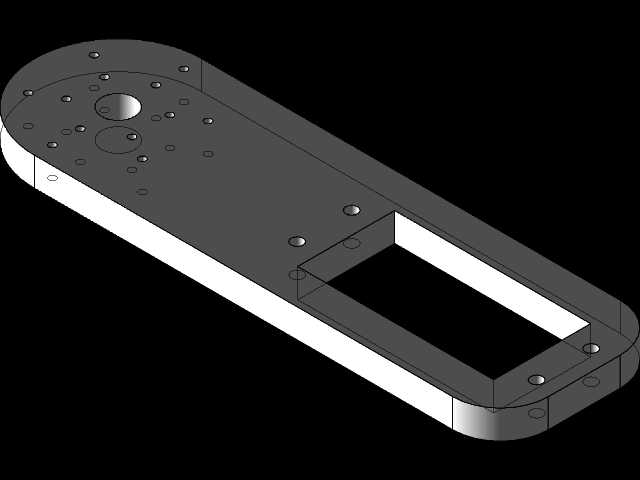

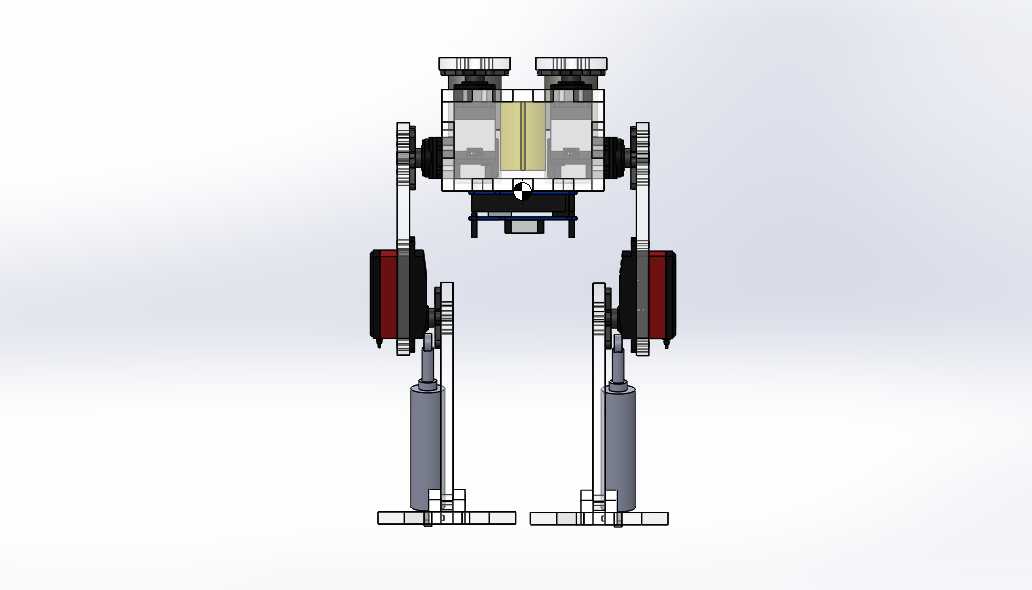

设计过程中优先考虑了安装边界的适配性,髋部安装座的上端预留了四个M3规格的安装螺孔,孔位间距为40mm60mm,可直接固定在标准铝型材搭建的机器人躯干框架上,不需要额外制作转接板。整套腿部机构完全伸展状态下的总高度为380mm,屈膝状态下的最小高度为220mm,髋部整体宽度为160mm,侧向突出尺寸不超过80mm,在双足并排安装时,两腿内侧的最小间隙可控制在20mm,不会出现运动干涉问题。舵机的走线全部通过构件内部的预留空腔布置,外侧没有裸露的线束,避免行进过程中线束被外部构件勾挂造成损坏。足端构件的底部设计有15°的倾角适配面,当腿部处于支撑相时,足端底面可完全与地面贴合,接触面积达到45mm60mm,配合底部粘贴的防滑橡胶垫,在瓷砖、水泥、木质地板等常见地面材质上都能获得足够的静摩擦力,不会出现打滑侧倾的问题。
在结构强度校核阶段,所有铰接位置都采用了带法兰的自润滑铜套作为转动副,相比常规的塑料轴承,铜套的径向承载能力提升了60%以上,可承受单腿支撑时整机重量带来的径向载荷,按照常规配置的躯干重量3kg计算,单腿的静态承载安全系数可达到4.2,动态行走过程中的承载安全系数也能保持在2.5以上,完全满足样机调试阶段的负载需求。髋部的舵机安装座采用6061铝合金整体铣削加工,壁厚设置为3mm,既能够承受舵机输出的最大扭矩,也不会过度增加上部结构的重量。整个腿部的运动行程经过反复校核,大腿的前后摆转角度范围为-30°到+45°,髋部水平回转角度范围为±45°,膝关节的被动屈膝角度范围为0°到65°,所有运动边界位置都设置有软质限位块,避免舵机过转造成结构损坏。
这套结构在实际应用中可根据需求调整参数,如果需要提升负载能力,可将髋部舵机更换为更大扭矩的型号,只需要重新加工对应尺寸的舵机安装槽即可,不需要改动整体的连杆尺寸;如果需要提升越障能力,可适当放大大腿与小腿构件的长度,同步调整联动杆的孔位距离,就能获得更大的步幅与足端抬升高度。相比轮式、履带式行走机构,这种仿生双足结构的地形适应能力更强,在狭窄空间内的转向灵活性更高,不需要预留太大的回转半径,适合在楼宇内部、管道巡检等空间受限的场景中使用,同时该结构的运动逻辑与生物腿部高度相似,也可作为高校机械专业仿生机构设计课程的教学案例,帮助学生理解连杆机构运动仿真、自由度匹配、结构轻量化设计的实际应用方法。
