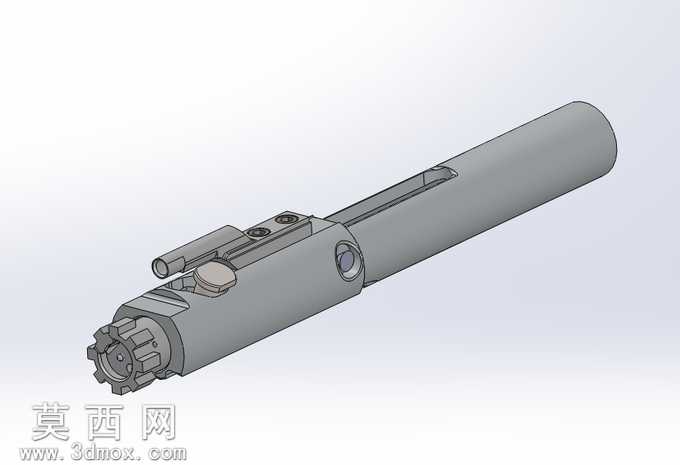

点308螺栓式枪机组件三维结构设计

本模型为点308口径枪械配套的螺栓式枪机承运组件，采用SolidWorks2012完成全参数化三维建模，整体建模过程严格遵循枪械零部件的实际加工公差要求，对每一处结构细节都做了精准还原。模型整体采用合金钢材质的渲染设定，表面做了哑光金属质感处理，能够清晰呈现金属零件的加工纹理与装配关系，所有零件均按照实际装配约束完成配合，可直接用于装配干涉检查与结构运动仿真。从结构设计来看，该组件包含枪机体、击针组件、闭锁凸笋、拉机柄、抛壳挺等多个核心子零件，头部的多齿闭锁凸笋结构做了精确的齿形建模，能够与枪管节套的闭锁槽实现精准契合，保证击发时的闭锁强度；枪机体侧面的长形导槽与机匣导轨配合，可引导枪机完成平稳的前后往复运动，导槽边缘做了圆角过渡处理，避免往复运动时出现应力集中。组件上的小型销轴、弹簧、卡扣等细小零件均未做简化省略，每一处销孔的位置、弹簧的线径与圈数、卡扣的卡合角度都按照真实枪械的设计参数完成建模，击针的突出量、抽壳钩的抱弹弧度都经过参数校核，完全符合点308口径弹药的适配要求。设计过程中优先考虑了组件的动作可靠性，对枪机开闭锁的旋转行程、抽壳钩的摆动角度、抛壳挺的突出高度都做了对应的结构限位设计，保证整套组件在模拟循环动作时不会出现卡滞、干涉的问题。模型的装配层级清晰，总装配体下按照功能模块划分子装配体，便于后续对单个零件进行工程图导出、加工工艺编制或者结构优化改进，可作为枪械结构学习、机械原理演示、相关零部件设计参考的数字化三维模型使用，能够直观展示螺栓式枪机的工作原理与各零件的配合逻辑。
